描述
关键技术规格
| 参数项 | 技术数据 |
|---|---|
| 通信协议 | ControlNet（IEC 61158） |
| 传输速率 | 5 Mbps |
| 最大节点数 | 99 个 |
| 最大连接数 | 64 个双向连接 |
| 网络接口 | BNC（同轴）+ RJ45 |
| 背板电流 | 970 mA @ 5.1V DC；1.7 mA @ 24V DCRockwell Automation |
| 功耗 | 5.1 W（17.4 BTU/h） |
| 工作温度 | 0°C ~ +60°C |
| 尺寸 / 重量 | 1 插槽宽 / 0.26 kg |
| 冗余支持 | 支持 ControlNet A/B 双网冗余 |

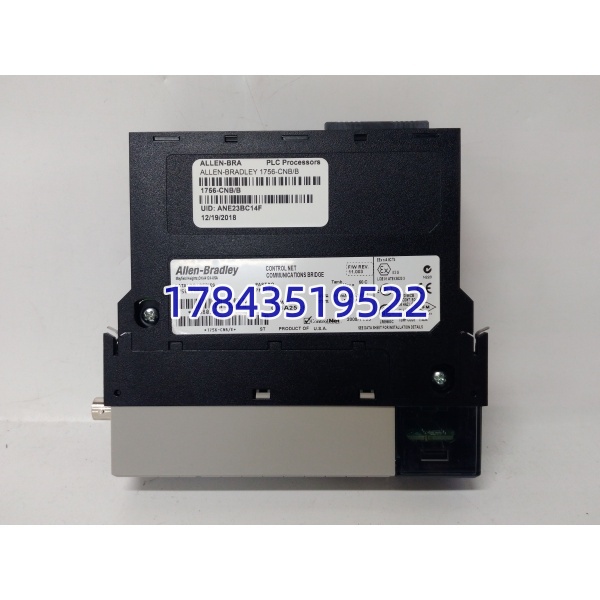

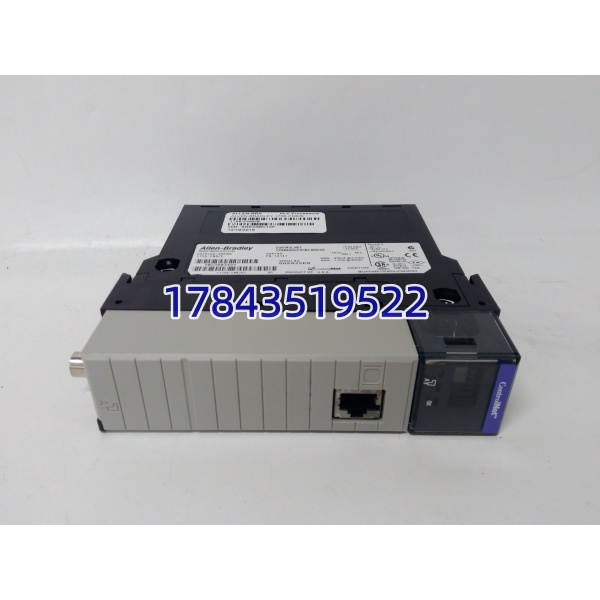

A-B 1756-CNB
产品深度介绍
1756-CNB 是罗克韦尔 ControlLogix 系统的标准 ControlNet 通信模块，用于连接 PLC 背板与 ControlNet 现场总线网络。作为单通道桥接模块，它负责处理器与 I/O、HMI、驱动器等设备间的实时数据交互，支持预定 I/O 数据与非预定消息双向传输。
模块内置硬件诊断与状态指示灯，支持网络冗余配置，适配恶劣工业环境。采用 BNC/RJ45 双接口设计，兼容 1786-RG6 同轴电缆，简化布线与维护Rockwell Automation。

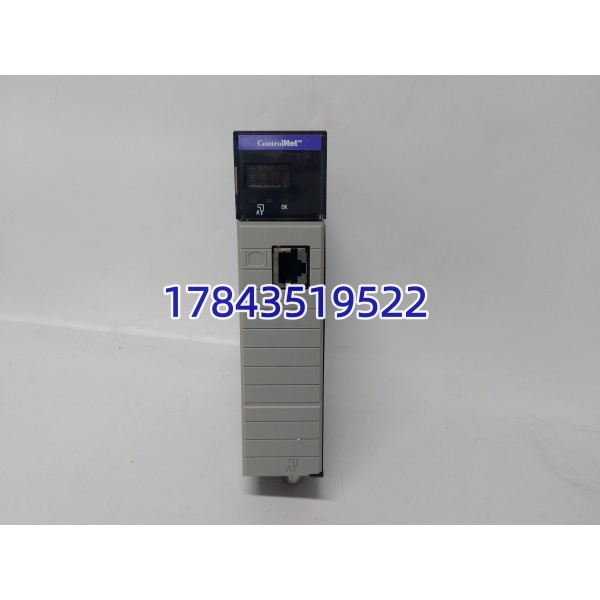

A-B 1756-CNB
应用场景与行业案例
工程痛点
大型连续流程工厂中，传统网络速率低、实时性差，易因通信延迟导致停机；多设备协同需稳定总线，老旧模块故障后难寻替换件。
典型应用场景
- 石油化工 – 炼化装置控制系统连接 DCS 与现场 I/O、调节阀，5Mbps 速率保障精馏塔、反应釜等关键回路实时控制。
- 电力行业 – 发电机组辅机控制锅炉、汽轮机辅机 I/O 与 PLC 通信，冗余网络设计避免单点故障引发停机。
- 冶金行业 – 轧线自动化系统高速轧机、飞剪等设备的实时控制，满足运动控制高实时性要求。
- 汽车制造 – 总装线车身控制生产线 PLC 与焊接机器人、输送线 I/O 通信，保障多工位协同同步。
- 水处理 – 大型污水处理厂全厂分布式 I/O 与中控 PLC 联网，实现曝气、加药、沉淀等工艺集中监控。
真实案例
去年 11 月，山东某大型化工厂 ControlLogix 系统原 1756-CNB 模块老化，网络频繁丢包，每班需重启 2-3 次，影响生产稳定性。更换全新 1756-CNB 后，网络速率稳定，丢包率降至 0，连续运行 4 个月无故障；配合冗余配置，系统可靠性显著提升，非计划停机时间减少 95%。该厂后续追加 2 块作为关键备件，保障总线网络连续运行。
质量透明化检测 SOP
- 入库验收检测核对原厂序列号、型号标签，检查外壳无变形、接口无氧化；核验装箱单、合格证，确保附件齐全。
- 上机功能测试搭建 ControlLogix 测试机架，接入 1756-L85E CPU；连续 72 小时老化测试，监测通信稳定性、误码率；验证 BNC/RJ45 双接口、冗余切换及 I/O 数据交互，生成测试报告。
- 电气参数测试用 Fluke 115 万用表测背板电流、功耗；500V 摇表测绝缘电阻＞10MΩ，确保电气安全。
- 固件与配置验证读取固件版本（如 V12.30）并记录；备份网络配置、节点地址，DIP 开关拍照存档，确保配置可追溯。
- 最终质检与包装质检员签字确认，防静电袋密封，气泡膜 + 纸箱包装，贴 QC 合格标签；可提供测试视频 / 照片备查。
技术避坑指南
- 固件版本不兼容问题：新模块固件过新，与旧版 CPU（如 L61）通讯异常，报 “Network Mismatch”。避坑：替换前读取原模块固件版本；采购时明确固件范围，必要时降级固件。案例：有工程师直接上新模块，导致全网通信瘫痪，回退固件后恢复，耗时 4 小时。
- 节点地址冲突问题：新模块地址与现有节点重复，网络掉线、设备失联。避坑：更换前拍照记录旧模块地址（拨码开关）；新模块上机前重新设唯一地址（1-99）。
- 电缆与终端电阻错误问题：用普通网线替代 1786-RG6 同轴电缆，或终端电阻缺失，导致网络不稳定。避坑：严格用专用同轴电缆；总线两端各接 1 个 120Ω 终端电阻，中间节点不接。
- 冗余配置误操作问题：冗余双网接线错误，或未启用冗余功能，故障时无法切换。避坑：按手册接 A/B 双网；软件中启用冗余，测试切换功能，确保故障时无缝切换。
- 静电击穿损坏模块问题：冬季干燥，未防静电操作，上电后模块无响应、端口损坏。避坑：拆装戴防静电手环，在防静电垫操作；模块存放于防静电袋，远离静电敏感区域。
