描述
关键技术规格
| 参数项 | 参数值 |
|---|---|
| 完整型号 | 1746-OB32 |
| 输出类型 | DC 源型输出（Sourcing，高电平输出） |
| 通道数量 | 32 点，分为两组，每组 16 点独立公共端 |
| 工作电压范围 | 5 ~ 50 V DC，典型应用 24 V DC |
| 单点持续电流 | 30 ℃：0.5 A；60 ℃：0.25 A |
| 单公共端最大电流 | 4 A（16 点一组）；模块总电流上限 8 A |
| 背板 5V 功耗 | 0.190 A |
| 电气隔离 | I/O 回路与背板 1500 V AC，1 分钟耐压 |
| 信号响应延时 | 接通最大 0.1 ms，断开最大 1.0 ms |
| 适配机架 | 1746-A4、1746-A7、1746-A10、1746-A13 |
| 配套端子 | 需要单独选购 1746-X4N 40 针螺钉端子块 |
| 工作环境温度 | 0 ℃ ~ +55 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 编程软件 | RSLogix 500 |
产品深度介绍

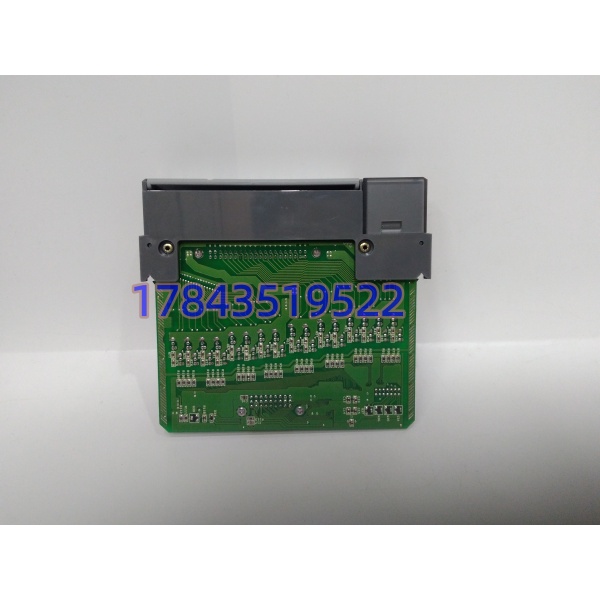

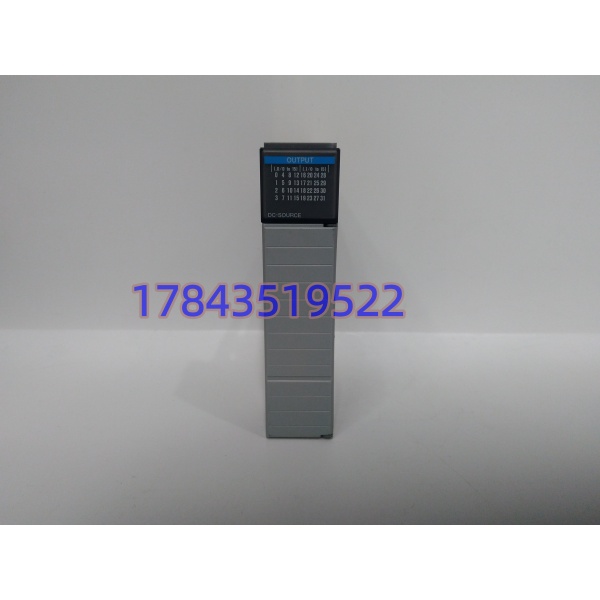

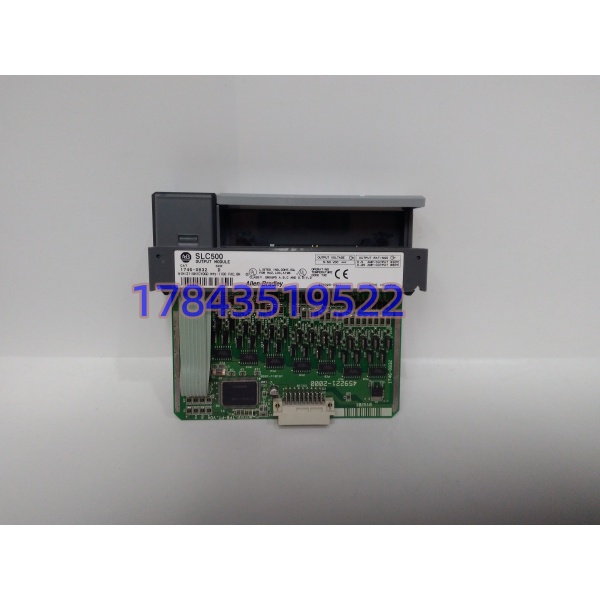

1746-OB32 是罗克韦尔 SLC500 平台高密度 32 点直流输出模块，作为 PLC 本地扩展 I/O，将处理器逻辑指令转换为直流电平信号，控制现场电磁阀、中间继电器、信号指示灯等负载。
模块采用分组供电设计，32 点划分为两组 16 点独立公共回路，方便现场分区布线。高密度设计可以减少机架占用槽位，降低控制柜空间占用。大量中小型产线、水处理、物料输送设备长期搭载 SLC500 系统，停产之后，现场故障只能依靠现货备件完成抢修。
应用场景与行业案例
老旧 SLC500 控制系统运维普遍存在一个难点：整套设备服役周期长，直接升级整套 PLC 需要停机多天，程序移植、接线改造工作量巨大。优先采购同型号 I/O 备件，是成本最低、停机时间最短的抢修方案。
典型应用场景：
- 包装机械行业 – 自动化包装流水线 控制气缸电磁阀、输送带启停指示灯、分选执行机构，流水线连续生产无法长时间停机。
- 水处理行业 – 市政污水厂、泵站自控系统 调节曝气阀、加药电磁阀、回流泵信号回路，保障污水处理工艺持续运行。
- 物流仓储 – 分拣输送线 输送带换向挡板、光电配套指示灯、分拣气缸驱动控制。
- 小型化工装置 – 配料、储罐辅助控制系统 远程控制现场二位阀、声光报警装置。
案例：华东某包装厂流水线抢修 一条食品包装生产线主控采用 SLC500，运行多年，1746-OB32 出现局部通道无输出，多条气缸无法动作，生产线只能降速间歇运行。
咨询罗克韦尔原厂，型号早已停产，无全新排产；整套升级 CompactLogix 需要停机 4 天以上，订单交付压力不允许长时间停工。采购寻获现货模块，利用夜班停机窗口完成模块更换、地址核对、空载测试。次日白班全线恢复满负荷生产。
