描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 完整型号 | TP857 3BSE030192R1 |
| 端接电阻 | 120 Ω |
| 工作方式 | 无源，无需外接供电 |
| 适配总线 | RS-485 工业通讯总线 |
| 工作温度 | -25 ℃ ~ +60 ℃ |
| 防护等级 | IP20 |
| 安装方式 | 标准 35 mm DIN 导轨 |
| 接口形式 | 接线端子连接 |
| 绝缘强度 | 500 V AC |
| 整机重量 | 约 70 g |
| 外形尺寸 | 82 × 27 × 21 mm |
产品深度介绍

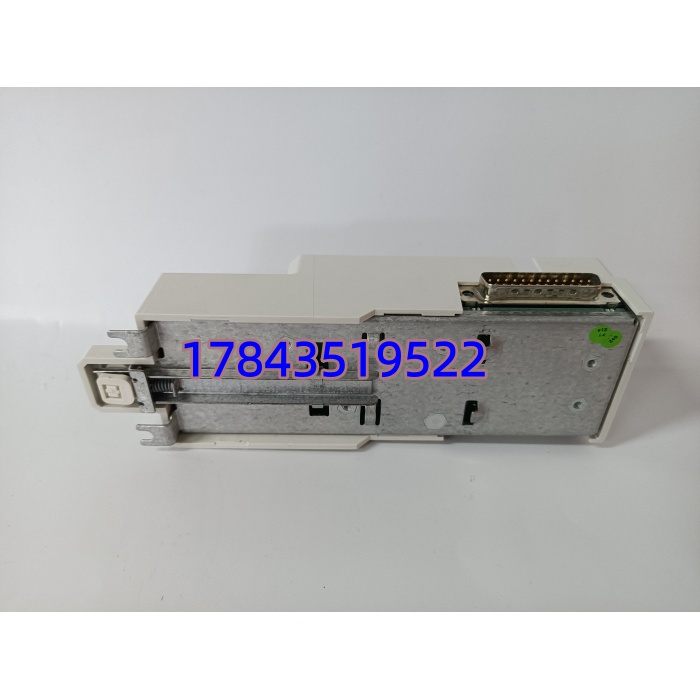

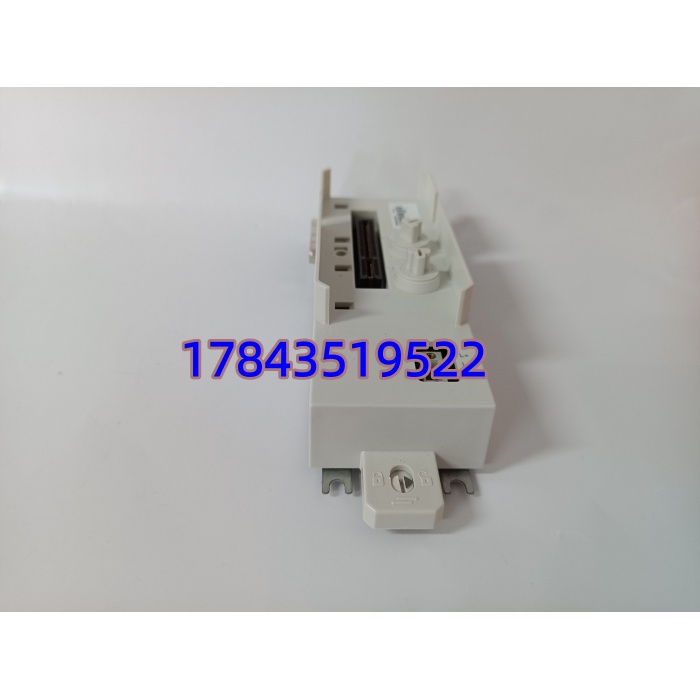

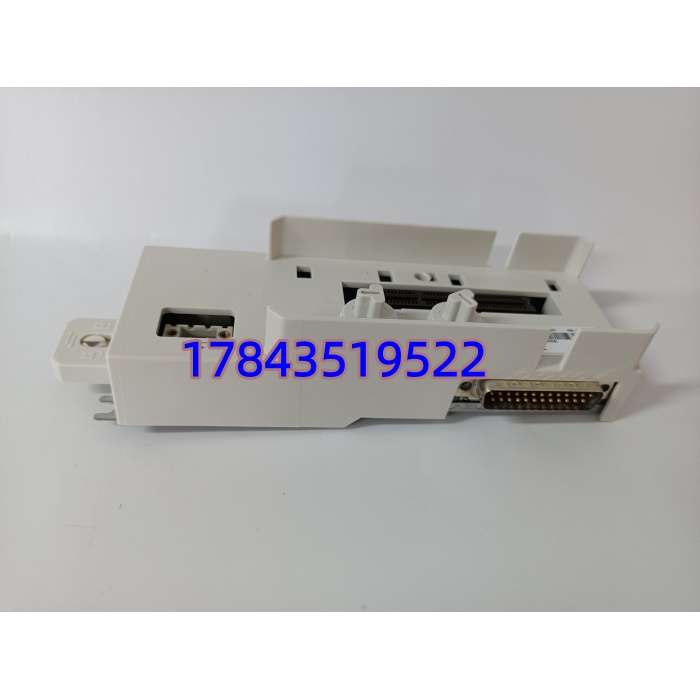

ABB TP857 3BSE030192R1 是配套 AC800M、800xA 系统使用的总线终端模块，主要安装在 RS-485 通讯总线的最末端。模块内置标准 120Ω 精密电阻，完成线路阻抗匹配，削弱长距离传输产生的信号反射，减少通讯误码。
这款产品为无源结构，接线完成即可投入使用，搭配控制柜导轨安装，布局整洁。元器件选用工业级物料，可长期在常规工控环境中稳定运行，是保障系统通讯链路正常运转的基础配件。
应用场景与行业案例
现场经常遇到总线线路较长、节点较多的情况，不加端接模块时，通讯波形会出现畸变，系统频繁弹出通讯报错，严重时直接造成数据中断，影响整套设备运行。
典型应用场景：
- 石油化工 – DCS 控制系统总线用于现场分布式 I/O 总线末端，降低电磁干扰带来的通讯故障，保障连续化生产设备稳定运行。
- 电力行业 – 电厂辅控系统锅炉、水处理等辅机控制网络使用，适配控制柜内部布线环境，减少巡检期间的异常报警。
- 机械制造 – 大型流水线控制系统多设备组网通讯场景下，规范总线阻抗，避免多节点数据传输出现丢包问题。
- 市政水处理 – 远程监控系统厂区范围大、布线距离远，依靠端接模块提升长距离通讯的可靠性。
案例：某化工园区改造控制系统，铺设 RS-485 总线长度达到 180 米，初期未加装 TP857 模块，每日出现数十次通讯超时报警。工作人员在总线两个末端分别加装对应终端模块后，信号反射问题得到解决，报警彻底消除，整套系统连续稳定运行至今。
核心卖点与差异化
- 内置 120Ω 精密电阻，阻值误差小，匹配 RS-485 总线标准阻抗。
- 无源结构设计，无需外接电源，简化现场接线流程，降低故障点。
- 工业级温区设计，-25 ℃ ~ +60 ℃区间可正常工作，适配多数工控现场。
- 原厂配件，与 ABB 全系主流控制系统适配，减少兼容问题。
- 出厂经过全项检测，常规使用平均无故障运行时间大于 50000 小时。
- 现货库存充足，下单后可快速发货，同时提供一年质保服务。
