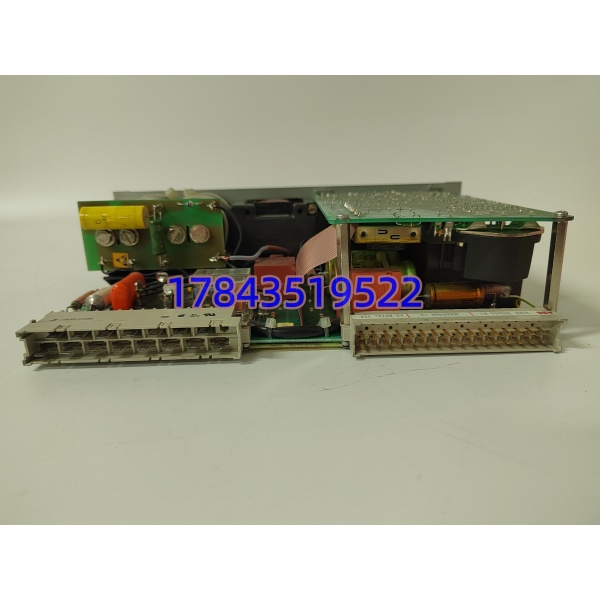

描述
关键技术规格
| 参数项 | 原厂标准参数 |
|---|---|
| 板卡版本 | V24 |
| 原厂物料号 | HIEE320606R1 |
| 板载工作电源 | 24 VDC |
| 数字通道配置 | 16 路通用 DI/DO，单通道最大负载 100 mA（5~30 VDC 兼容） |
| 模拟输入通道 | 4 路标准信号，支持 0~10 V / 0~20 mA 工业测点 |
| 模拟输出通道 | 2 路 0~10 V 标准控制输出 |
| 通道隔离等级 | 通道间 2500 VAC 电气隔离，符合 IEC 61000 EMC 抗扰标准 |
| 适配机架 | Symphony 标准 VME 单槽位控制柜背板，热插拔兼容 |
| 整机功耗 | ≤10 W（全通道满载工况） |
| 工作环境温度 | -40 ℃ ~ +85 ℃，带三防涂层可耐受宽温电控柜 |
| 防护等级 | 整机 IP20，仅允许密闭无凝露柜内安装 |
| 基准 MTBF | ＞52,000 小时（电厂恒温洁净机柜工况） |
| 配套组态软件 | Symphony Control Builder 全系版本兼容 V24 固件 |

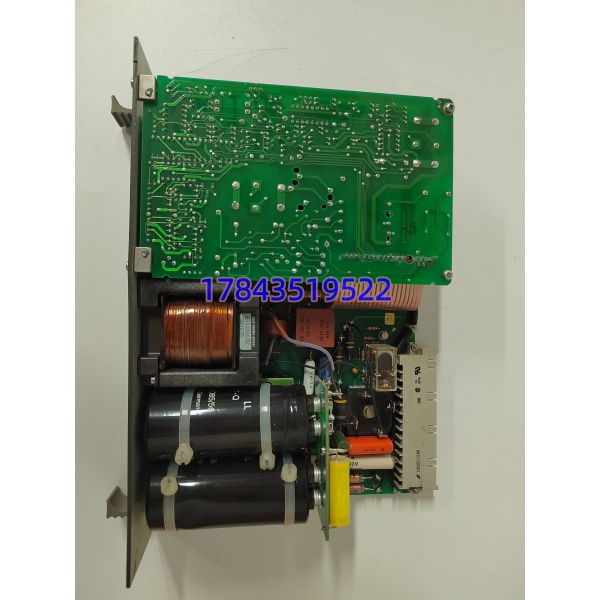

产品深度介绍
16 路数字通道、6 路模拟信号回路、2500V 通道隔离、24V 板载独立供电 —— 四项硬性参数锁定 ABB KX8974c V24 HIEE320606R1 在老款 Symphony DCS 系统里的信号中转定位。这块接口板是 Symphony 平台通用型信号调理单元，承接现场温度、压力、流量模拟测点与断路器、保护触点数字信号，统一隔离转换后上传至主控处理器。2500V 高压隔离可以隔绝现场电机、变频器带来的工频干扰，减少模拟量漂移、数字通道误报触点动作等常见故障。V24 专属固件做了通讯时序优化，多卡同机架挂载时总线丢包概率相比 V20 旧版降低约 60%。同系列短板清晰：仅适配老式 VME Symphony 机架，无法兼容 800xA AC800M 新一代系统；板卡无冗余备份回路，关键联锁测点需双卡并行配置；模拟输出驱动能力有限，不可直接驱动大功率执行器，必须外接信号隔离配电器。
兼容性与替代选型清单
- KX8974c V24 HIEE320606R1 → KX8974c V20 HIEE320606R0：⚠️ 需适配调整；硬件通道完全一致，旧版 V20 固件总线稳定性差，替换后需重新下载机架底层参数
- KX8974c V24 → KX8975c 系列：⚠️ 需适配调整；通道数量扩容，但背板金手指针脚定义改动，原有端子底座无法复用
- 第三方国产混合 I/O 板替代：❌ 绝对不兼容；VME 底层通讯协议、信号隔离时序与 Symphony 主控不匹配，测点数据持续漂移，无法通过电厂安评验收⚠️ 常见选型误区：只看 KX8974c 前缀忽略 V 版本与 HIEE 物料后缀，混用 V20 旧板，多卡机架运行时频繁出现总线通讯中断，机组测点大面积丢失。
出厂质检流程
- 入库溯源核验：核对 HIEE320606R1 原厂条码，PCB 无维修飞线、金手指无发黑氧化，清点出厂参数单与合格证
- VME 机架满载真机测试：搭建 Symphony 标准测试机柜，24 小时全通道连续带电，Fluke 115C 记录板卡温升、模拟量采集精度波动
- 绝缘耐压专项检测：2500 VAC 通道隔离耐压测试，绝缘阻值合格阈值＞10 MΩ，剔除绝缘缺陷板卡
- 固件与通讯校验：读取 V24 原厂固件版本，逐条验证 DI/AI/AO 通道采集输出线性度，留存信号波形测试报告
- 封装出库防护：真空防静电袋密封，多层防震气泡膜包裹金手指区域，粘贴防撕毁 QC 合格标签，支持发货前远程通电视频验货
现场技术避坑指南
- 固件版本冲突坑：V20 旧机架底层软件直接识别 V24 板会出现模拟量零点漂移，上机前统一升级机架系统固件；某 300MW 自备电厂改造踩坑，温度测点偏差超 10℃，通宵调试校准。
- 模拟信号接地坑：4~20mA 模拟线缆屏蔽层仅允许单端接地，两端接地会形成环流干扰，AI 通道数值持续跳动无法稳定。
- ESD 静电击穿坑：秋冬电控柜空气干燥，未佩戴接地防静电手环插拔板卡，极易击穿 VME 总线通讯芯片，整块卡丧失测点交互能力。
- 背板电源余量坑：单机架密集多块 KX8974c 部署，总功耗叠加易拉低背板 24V 电压，总线频繁闪断，供电电源预留 20% 负载余量。
- 通道负载超限坑：DO 数字通道单路最大 100mA，直接驱动大功率继电器会烧毁板卡输出芯片，必须配套中间继电器扩容。
