Kollmorgen E33NRHA-LNN-NS-00 | E 系列混合步进电机 NEMA34 现

原价为：¥8,678.00。当前价格为：¥5,676.00。

型号: E33NRHA-LNN-NS-00
品牌: Kollmorgen（科尔摩根，美国，现属 Altra Industrial Motion）
系列: E 系列高性能混合步进电机
核心功能: 高精度运动控制，提供高扭矩、低振动的平稳动力输出
产品类型: 混合步进电机（Hybrid Stepper Motor）
关键规格: NEMA34 法兰 | 24/48VDC | 峰值扭矩 6.6Nm | 防护等级 IP65

分类： ABB

描述

描述

产品深度介绍

E33NRHA-LNN-NS-00 是科尔摩根 E 系列旗下的 NEMA34 规格混合步进电机，融合永磁与可变磁阻设计，兼顾高扭矩与高精度，广泛应用于 CNC 机床、工业机器人、自动化生产线、3D 打印及精密定位设备。

该电机采用紧凑型结构设计，机身短小但扭矩密度高，支持 ±0.05° 定位精度，运行振动低、噪音小；标配 IP65 防护等级，可适应粉尘、潮湿等恶劣工业环境；支持 24/48VDC 宽电压供电，适配多数工业驱动系统，是中小功率高精度运动控制场景的主流选择。

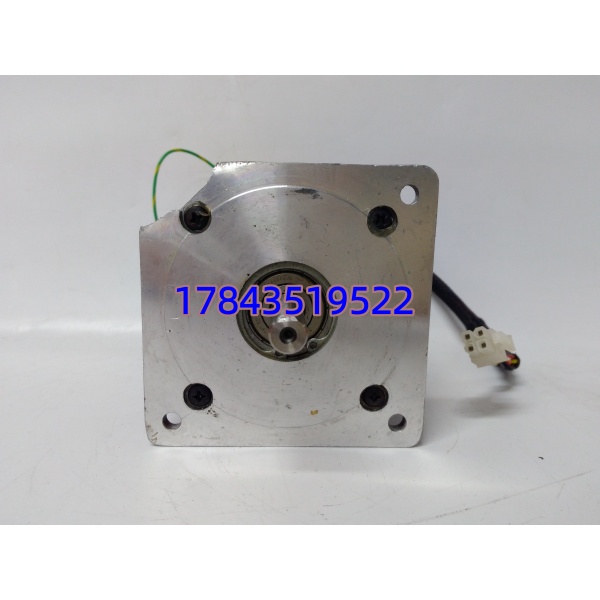

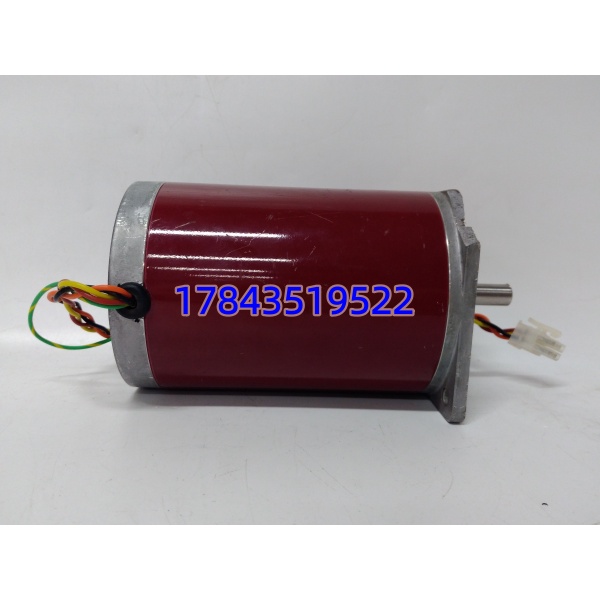

Kollmorgen E33NRHA-LNN-NS-00

关键技术规格

参数项	技术参数
型号	E33NRHA-LNN-NS-00
品牌 / 产地	Kollmorgen（美国）
电机类型	混合步进电机
法兰规格	NEMA34（直径 98.4mm）
额定电压	24/48 VDC
额定扭矩	3.3 Nm
峰值扭矩	6.6 Nm
额定速度	3000 rpm
定位精度	±0.05°
防护等级	IP65
工作温度	-20°C ~ +85°C
尺寸（长 × 直径）	111.8 mm × 98.4 mm
重量	约 2.5 kg

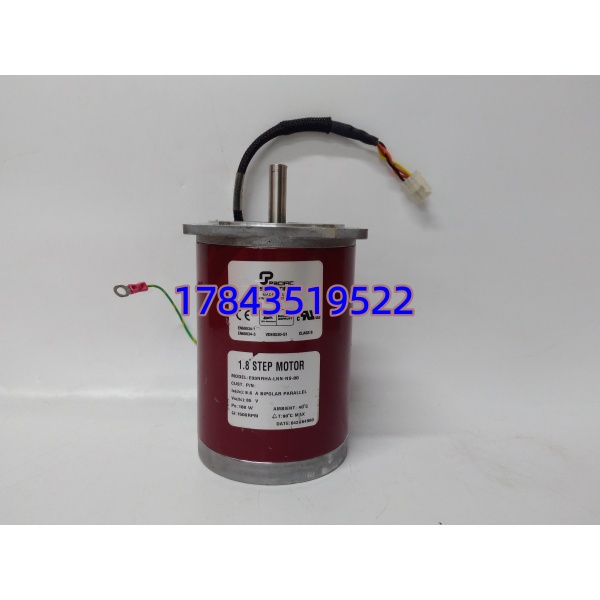

科尔摩根E33NRHA-LNN-NS-0

安装与接线指南

阶段一：准备工作（10 分钟）

⚠️ 安全第一

切断驱动电源及设备总电源，静置 3 分钟放电
佩戴防静电手环，在防静电垫上操作，防止静电击穿绕组
确认安装环境无粉尘、无油污，符合 IP65 防护装配要求

工具准备

内六角扳手（NEMA34 安装专用）、十字螺丝刀
扭矩扳手（精度 ±5%）、万用表
手机（拍照记录接线端子、安装孔位）
标签纸、记号笔（标记线缆相序）

备份工作

记录原电机接线相序、驱动器参数（电流、细分、脉冲模式）
拍照记录安装基座、联轴器型号及固定方式

阶段二：旧电机拆卸（15 分钟）

断开电机线缆：动力线、编码器线（如有），逐一标记相序
松开联轴器固定螺丝，分离电机轴与负载轴
拆卸电机法兰固定螺栓，垂直取出电机，避免磕碰轴端
检查安装基座平面度、联轴器磨损情况，清理安装面杂物
核对旧电机型号与 E33NRHA-LNN-NS-00 一致，记录铭牌参数

阶段三：新电机安装（20 分钟）

拆封新电机，核对型号、外观无磕碰、轴端无锈蚀
安装联轴器：套入电机轴，适度锁紧固定螺丝，预留热胀间隙
对位安装：将电机法兰对准基座孔位，均匀拧紧固定螺栓（扭矩 8-10N・m）
同轴度校准：手动转动电机轴，无卡滞、无偏心，联轴器跳动≤0.1mm
接线复刻：对照标记，按 A+/A-、B+/B – 相序连接动力线，编码器线对应接口
自检：接线无松动、线缆无挤压、电机固定牢固，手动盘轴顺畅无杂音

阶段四：上电调试（15 分钟）

上电前检查：用万用表测绕组绝缘电阻 > 10MΩ，无短路
驱动器参数设置：匹配电机额定电流（3.3A）、细分（默认 1.8°/ 步）
空载试运行：点动控制，电机正反转平稳、无抖动、无异常噪音
负载测试：连接负载运行 30 分钟，温度≤85℃，扭矩输出稳定
精度校验：执行定位指令，实际位置与目标位置偏差≤±0.05°
记录调试参数，录入设备维护台账，完善备件库存档案

科尔摩根E33NRHA-LNN-NS-0

常见问题解答

Q1：E33NRHA-LNN-NS-00 可以和其他品牌驱动器混用吗？A：可以混用，但需匹配关键参数。需确保驱动器电压（24/48VDC）、电流（峰值≤6.6A）、步进角度（1.8°）与电机适配；建议优先搭配科尔摩根原装驱动器，兼容性更好、运行更稳定，减少抖动与发热问题。

Q2：和同系列 E33NCHA-LNN-NS-00 有什么区别？能直接替换吗？A：二者核心参数一致，可直接替换。差异在于绕组电感与出线方式：E33NRHA 为低电感绕组，适配高速场景；E33NCHA 为标准电感绕组，适配常规速度场景。替换后无需修改机械安装，仅需微调驱动器电流参数即可。

Q3：属于停产物料吗？后期采购难度大吗？A：该型号在产且供应稳定，科尔摩根未发布停产通知。作为 E 系列经典型号，市场库存充足、供货周期短（常规 1-2 周），后期采购难度低，无需过度备货，按常规 B 类备件管理即可。

Q4：运行时抖动大、噪音高是什么原因？怎么解决？A：常见原因及解决办法：

驱动器电流设置过高：下调电流至额定值（3.3A），避免过流发热抖动
细分设置过低：提高细分（如 16 细分），提升运行平稳性、降低噪音
同轴度偏差大：重新校准电机与负载同轴度，联轴器跳动≤0.1mm
电压不稳定：检查供电电源，确保电压波动≤±10%，必要时加装稳压电源

Q5：质保周期与售后保障是什么标准？A：提供12 个月质保，覆盖原厂材质与工艺缺陷。人为损坏（接线错误、过载运行、磕碰进水）、现场腐蚀、违规超温使用不在质保范围内。可提供出库质检报告、序列号原厂核验服务，支持远程技术指导安装调试与参数配置。

质量透明化检测流程

入库验收检测核验科尔摩根原厂标签、序列号与型号 E33NRHA-LNN-NS-00 一致性；外观全检无划痕、无变形、轴端无锈蚀；查询原厂系统，确认序列号真实有效、非翻新；核对出厂合格证、装箱单，完成来源追溯存档。
上机性能测试搭建科尔摩根原装驱动测试平台，接入电机通电空载运行；测试正反转平稳性，无抖动、无异常噪音；检测定位精度≤±0.05°，峰值扭矩达 6.6Nm；连续 24 小时负载运行，温度≤85℃，记录运行参数，生成测试报告。
电气参数测试采用 Fluke 万用表检测绕组电阻，A/B 相电阻平衡（误差≤5%）；测试绝缘电阻（500V 摇表）>10MΩ，无漏电隐患；检查接线端子导通性，无虚接、无断路，符合工业电气安全标准。
机械性能验证手动转动电机轴，顺畅无卡滞、无轴向窜动；检测轴端径向跳动≤0.02mm，法兰平面度≤0.03mm；核对安装孔位尺寸符合 NEMA34 标准，确保适配性。
最终质检与包装质检人员逐项复核签字，粘贴 QC 合格标签；采用防潮袋密封，外层气泡膜 + 加厚纸箱防护，防止运输震动损坏；随货附带质检报告、参数配置指引，全程可追溯。
