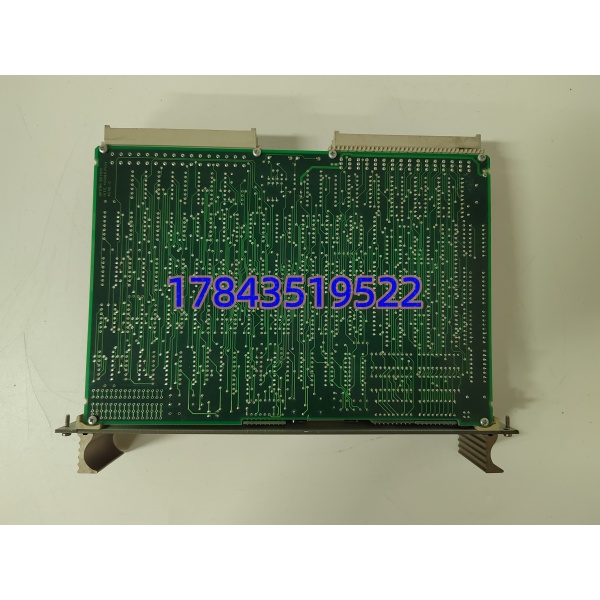

描述
关键技术规格
- 背板供电：机架 24 VDC 总线取电，整机额定功耗 16 W
- 模拟量输入通道：16 路通用隔离 AI，软件自由切换信号类型
- 兼容输入信号：4-20mA 电流、0-10V/±5V 电压、PT100 热电阻、K/T 型热电偶
- 模数转换：24 位 Sigma-Delta ADC，采集精度 ±0.05% FS
- 模拟量输出通道：8 路隔离 AO，支持 4-20mA / 0-10V 标准控制信号
- 数模转换：16 位 DAC，输出控制精度 ±0.08% FS

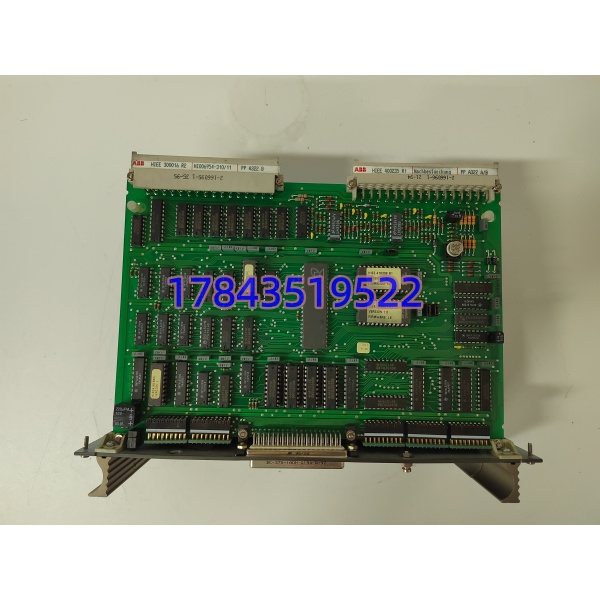

- 配套组件分工：HIEE300016R2 负责前端信号滤波、隔离调理；HIEE400235R1 承载系统总线通讯、通道诊断逻辑
- 通讯架构：双冗余 Symphony 专用背板总线，传输速率 10 Mbit/s
- 通道诊断功能：断线检测、超量程报警、短路故障上传控制器
- 绝缘耐压：现场信号回路与背板逻辑 2500 VAC 1 分钟耐压隔离
- 标准工作温区：0 ℃ ~ +55 ℃ 电控柜无凝露环境
- 存储运输温区：-25 ℃ ~ +70 ℃，耐受电厂、化工车间温差波动
- 安装方式：Symphony 标准机架插槽直插，支持单 / 冗余系统配置
- 典型应用点位：锅炉汽包水位、蒸汽温度、反应釜压力、水处理加药调节阀

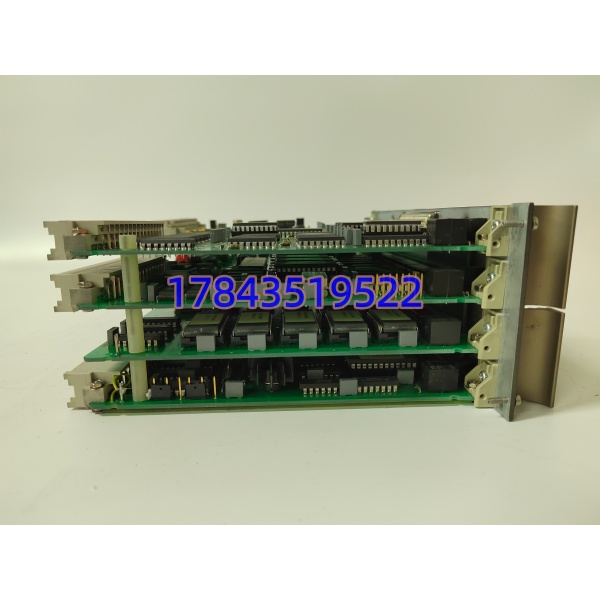

产品深度介绍
16 路通用采集通道、8 路控制输出、双冗余背板通讯，三项硬性指标锁定 PPA322B HIEE300016R2 HIEE400235R1 在老旧 Symphony 火电 DCS 里不可替代的位置。整套板卡分为两层功能基板，HIEE300016R2 处理前端现场杂波过滤，化工、电厂变频器、励磁柜强电磁干扰场景下，能大幅降低信号漂移；HIEE400235R1 负责和主控单元数据交互，双总线冗余设计，单条总线断线不会中断控制回路。对比分体式单 8 通道 AI/AO 组合卡，单块 PPA322B 可覆盖 24 路模拟点位，机柜插槽占用减少 60%，柜内布线、端子数量同步缩减，长期降低线路虚接故障概率。硬件适配短板清晰：板卡无内置 HART 协议解析，智能变送器需额外配 HART 隔离器；整机架构封闭，仅适配 Symphony 专属机架，无法兼容 AC800M、Symphony Plus 新款硬件；停产多年，大批量扩容无稳定原厂货源。
兼容性与替代选型清单
- PPA322B HIEE300016R2+HIEE400235R1 → 同批次不同序列号 PPA322B：✅ 直接替换说明：调理板、通讯基板编码一一对应，硬件固件、通道定义完全通用，插拔无需修改组态程序。
- PPA322B → PPA323B：⚠️ 需适配调整说明：同系列高密度升级款，插槽尺寸一致，新增 HART 解析通道，原有程序需新增通道诊断参数，背板总线拨码无需改动。
- PPA322B → IMDSI02 单 8 路 AI 卡：❌ 架构不兼容说明：分体小容量模拟卡，总线地址分配逻辑不同，替换需重新映射全部 24 路模拟点位，调试周期长。
- → ABB AI830 AC800M 卡件：❌ 跨系列完全不兼容说明：两套 DCS 背板、组态软件、通讯协议无互通，不能混用机架。⚠️ 常见选型误区：PPA321B 外观尺寸和 一致，但仅 8 路 AI 无输出通道，替换后调节阀失去控制信号，引发生产失控。
快速结论与决策建议
- 存量 Symphony 火电、化工 DCS 备件替换、小范围点位扩容，优先选用 原装库存，组态、底座无需改动。
- 现场大量热电偶、热电阻测温点位，选用该一体化卡可减少多块分体采集卡，简化柜内布线。
- 配套智能 HART 变送器场景，必须额外加装 HART 隔离模块，板卡原生不支持数字通讯解析。
- 新建电厂、化工装置项目，放弃停产 Symphony 硬件，升级 Symphony Plus 新一代 DCS，供货与技术支持周期更稳定。
