描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 产品型号 | YPK112A / 3ASD573001A13 |
| 产品类型 | 现场总线通信接口模块 |
| 适配系统 | ABB Advant/APC 控制系统 |
| 通信总线 | Advant Fieldbus 100 (AF100) |
| 供电电压 | 24 VDC ±10% |
| 功耗 | ≤ 1.5 W |
| 通信接口 | RS-485 串口 + 光纤接口 |
| 支持协议 | Modbus RTU、AF100 专有协议 |
| 工作温度 | -20 °C ~ +60 °C |
| 存储温度 | -40 °C ~ +85 °C |
| 尺寸 | 185 mm × 84 mm × 28 mm |
| 重量 | 约 0.1 kg |
| 防护等级 | IP20（机柜安装） |
| 认证 | CE、UL、cUL |

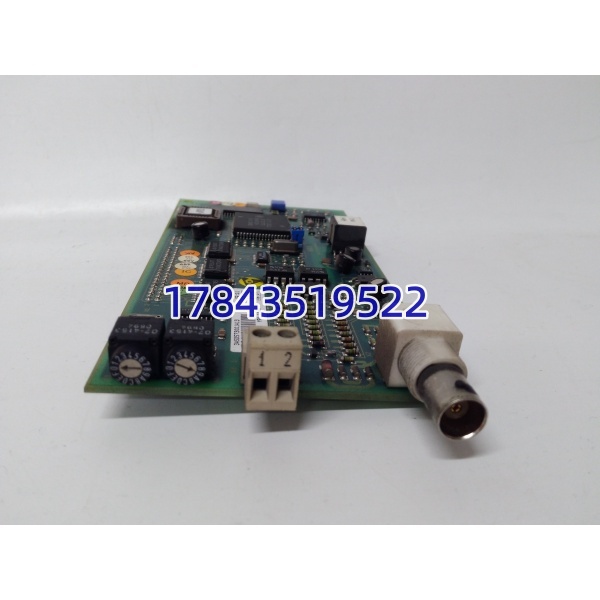

- ABB YPK112A 3ASD573001A13
产品深度介绍
ABB YPK112A 3ASD573001A13 是 Advant 系列 DCS 系统专用通信模块，核心作用是建立高级过程控制（APC）系统与 Advant Fieldbus 100 现场总线的稳定数据链路。模块负责上层控制指令下发与底层设备状态上传，保障整个控制系统数据实时交互。
该模块采用双接口设计，支持电气与光纤两种通信方式，适应不同工业现场抗干扰需求。宽温工业级设计可在 – 20°C 至 + 60°C 环境稳定运行，低功耗特性适配长期不间断运行场景。作为已停产的关键备件，其标准化接口与成熟通信协议，成为老旧 Advant 系统维保、扩容的核心替换件，直接原位安装即可兼容原有系统配置。

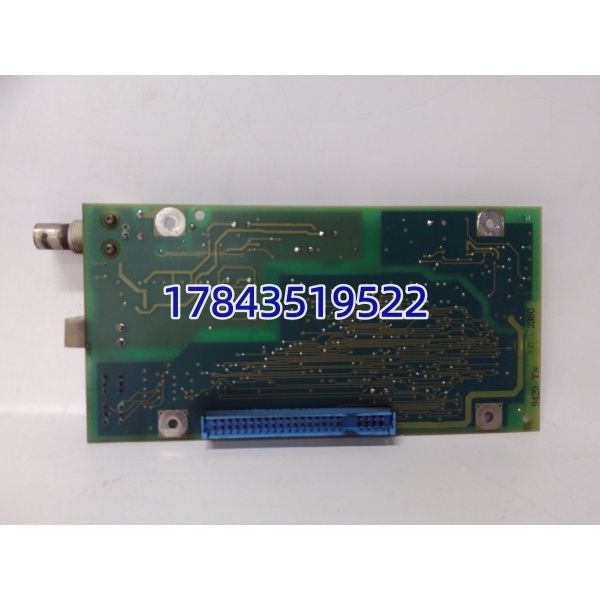

- ABB YPK112A 3ASD573001A13
应用场景与行业案例
工程痛点描述
老旧 ABB Advant DCS 系统运行超 15 年后，YPK112A 通信模块易出现接口老化、数据丢包、通讯中断等问题。原厂已停产该型号，常规订货周期超 12 周。通信模块失效会直接导致 APC 与现场 I/O 失联，整条生产线陷入手动控制状态，每小时产能损失可达数十万元，且存在安全控制失效风险。
典型应用场景
- 电力行业 – 电厂 DCS 通信用于火电厂、水电站 Advant 系统，连接 APC 控制器与现场 AF100 总线设备，实现锅炉、汽轮机系统实时数据交互，保障机组协调控制稳定。
- 石油化工 – 过程控制通信炼油厂、乙烯装置 DCS 系统，负责工艺参数上传与控制指令下发，光纤接口抵御化工厂强电磁干扰，确保长距离通信稳定。
- 冶金行业 – 高炉控制系统钢铁厂高炉自动化系统，适配高温、粉尘、振动恶劣环境，保障炉温、压力、料位等关键数据实时传输，支撑高炉稳定生产。
- 水处理 – 市政 SCADA 系统污水处理厂 Advant 控制系统，实现远程监控与现场设备通信，支持 Modbus 协议兼容第三方仪表，降低系统集成成本。
真实案例
华北某石化厂常减压装置 Advant DCS 系统，YPK112A 通信模块突发故障，APC 与现场总线通讯中断，装置被迫降负荷运行。原厂已停产，海外订货需 14 周，无法满足生产需求。我方提供全新原装 3ASD573001A13 模块，完成通信握手、数据传输、24 小时连续稳定性测试。模块 48 小时送达现场，工程师热插拔替换，无需修改配置，系统立即恢复全负荷通信。该厂后续储备 3 块该模块作为应急备件，彻底解决老旧系统通信备件断供难题。

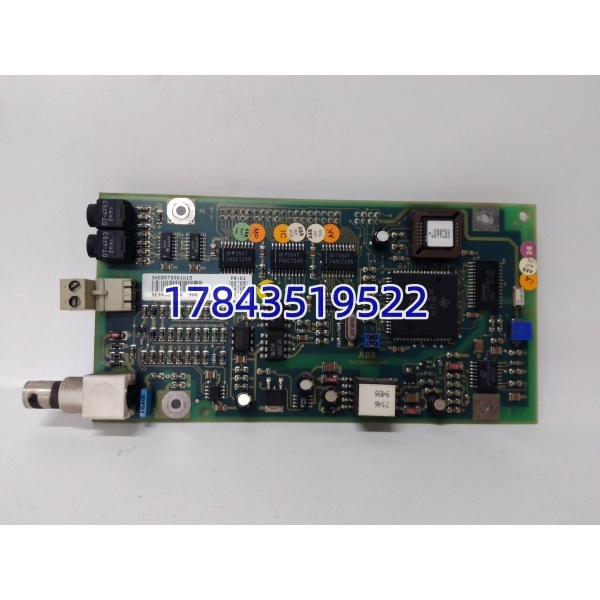

- ABB 3ASD573001A13
SOP 质量透明化检测
- 入库验收检测
- 来源追溯：核验 ABB 原厂序列号、批次编码，核对 3ASD573001A13 订货号与 型号匹配
- 外观检查：PCB 无氧化、无划痕、元件无烧蚀，接口无变形、无腐蚀
- 版本核对：确认模块硬件版本标识，适配 Advant 系统通信规格
- 附件核对：原厂标签、合格标识完整，批次信息可追溯
- 上机功能测试
- 测试环境：ABB Advant OCS 系统测试台，搭建 AF100 总线通信环境
- 通电自检：24 VDC 上电，模块指示灯正常，无故障报警
- 通信测试：验证 RS-485 与光纤接口通信，Modbus RTU 协议数据传输稳定
- 连续老化：常温连续运行 24 小时，监测通信丢包率为 0，温升正常
- 电气参数测试
- 绝缘电阻：500V 摇表测试，绝缘电阻＞10 MΩ
- 接口稳定性：连接器插拔测试，接触电阻稳定无异常
- 电压波动测试：模拟 21.6–26.4 VDC 电压波动，模块通信不受影响
- 版本与配置验证
- 读取模块固件版本，记录存档，确认与系统兼容
- 核对通信地址、波特率默认配置，标注可修改参数范围
- 最终质检与包装
- 质检员逐项检测签字，张贴 QC 合格标签与检测日期
- 防静电真空袋密封，搭配防震气泡膜加固包装
- 可提供测试报告、通信稳定性数据供客户核验
技术避坑指南
- 总线类型不匹配 仅适配 Advant Fieldbus 100 总线，不可用于 Modbus TCP、Profibus 等其他总线系统。替换前务必确认现场总线类型，避免接口与协议不兼容。
- 通信接口混用模块支持 RS-485 电气与光纤两种接口，同一系统不可混用两种接口。需根据现场布线距离与干扰情况选择单一接口，长距离（＞500 米）优先选用光纤接口。
- 终端电阻设置错误AF100 总线两端必须各接入 120Ω 终端电阻，中间节点禁止接入。更换模块前检查总线终端配置，错误设置会导致通信信号反射、数据丢包。
- 固件版本不兼容老旧 Advant 系统控制器固件版本较低，新 模块高版本固件可能存在兼容性问题。替换前记录原模块固件版本，必要时联系供应商降级匹配。
- 静电与接线损伤模块搭载精密通信芯片，拆装未做防静电措施易导致芯片击穿。接线时严格对照原厂接线图，禁止带电插拔接口，防止短路烧毁通信电路。
