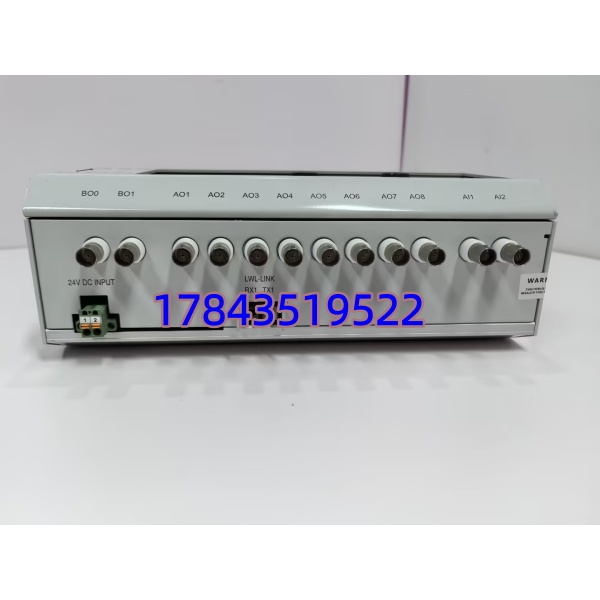

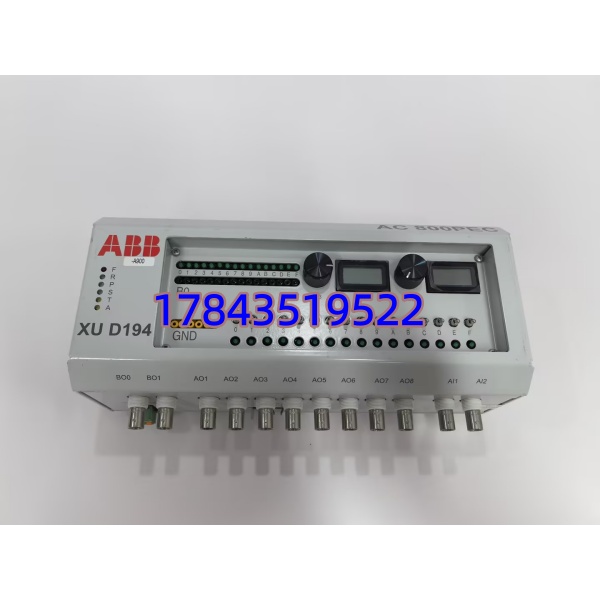

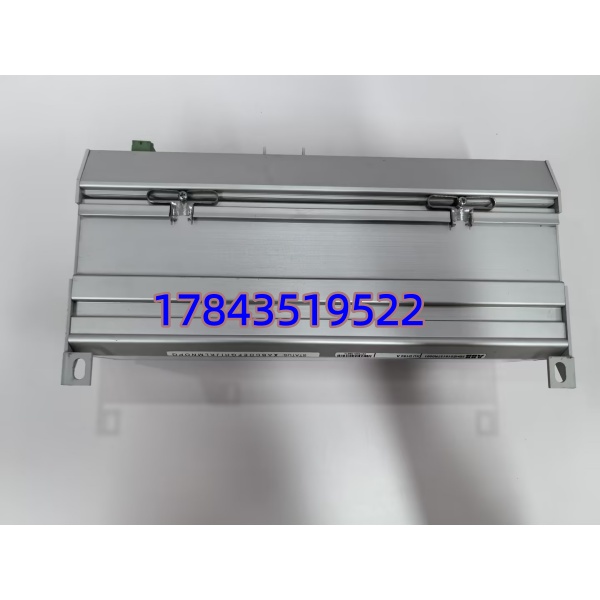

ABB XUD194 3BHE018137R0001 | AC800PEC 高性能控制器

描述

关键技术规格

• 处理器：32 位 RISC（ARM Cortex‑A9），主频 800MHz，≥500 MIPS
• 内存：RAM ≥256MB，Flash ≥128MB，支持扩展
• 控制周期：最小 100μs，典型高速环 25μs
• 本体 I/O：8AI/4AO（4‑20mA）、16DI/8DO（24V DC）、2 路脉冲输入
• 通讯接口：PROFINET×2、EtherNet/IP、RS485（Modbus RTU）、光纤通讯
• 电源：24V DC（±20%），支持双电源冗余，典型功耗≤25W
• 环境：温度‑20℃~+60℃，湿度 0~95%（无凝露），IP20
• 安装：35mm DIN 导轨，尺寸 263×58×28mm
• 软件：IEC61131‑3、Control Builder M、MATLAB/Simulink
• 系统集成：无缝接入 ABB Ability™ System 800xA

产品深度介绍

ABB XUD194（3BHE018137R0001）是 AC800PEC 系列的核心高性能控制器，专为高速、高精度过程控制与电力电子应用设计。它把高速控制（如励磁、变频、传动）与常规过程控制集成在单一硬件，无需额外 PLC 即可完成复杂控制任务。

该控制器采用FPGA + 多核处理器架构，控制周期低至 100μs，适合燃气轮机、发电机组励磁、轧机张力控制等快动态场景。内置丰富算法库，支持 PID、模糊控制与模型预测控制；兼容 MATLAB/Simulink 自动代码生成，大幅缩短开发周期。模块化设计与光纤 I/O 链路（最多 36 路双向）便于扩展，适合从单机到大型 DCS 的分级部署。

应用场景与行业痛点

在电力、化工、冶金等连续过程行业，传统 PLC 常因运算速度不足、周期过长无法满足高速闭环要求；而专用高速控制器又难以兼顾常规 I/O 与通讯，导致系统复杂、成本高、维护难。XUD194 正是为解决这一矛盾而生 ——一套硬件覆盖高速与低速控制。

典型应用场景

1. 电力行业 — 发电机组励磁控制用于火电 / 水电机组励磁系统，实时调节励磁电流，稳定机端电压与无功功率。转速波动 ±50r/min 时，50ms 内完成调节，稳态精度 ±10r/min，提升机组效率约 2%。
2. 石油化工 — 精馏塔多变量控制控制塔顶温度、塔釜压力与回流流量，进料波动 10% 时 100ms 内给出最优解，纯度稳定在 99.5%±0.2%，减少波动约 30%。
3. 冶金行业 — 轧机张力与速度同步高速轧线张力控制，响应微秒级，避免断带与堆钢；多机架速度同步，厚度公差控制在 ±0.01mm 内。
4. 可再生能源 — 风电 / 微网变流器控制双馈 / 直驱风机变流器控制，实现最大功率点跟踪（MPPT）与电网故障穿越；微网储能变流器 PCS 的快速功率调节。
5. 轨道交通 — 牵引变流器控制城轨 / 机车牵引变流器的矢量控制与过流保护，转矩响应快、脉动小，提升乘坐舒适性与系统效率。

真实案例

去年，华东某大型火电 300MW 机组励磁控制器老化，并网时电压波动大、励磁电流不稳，多次触发报警，面临非计划停机风险。原厂订货周期 8 周，停产损失预估每日超百万。

紧急更换 XUD194 后，工程师按原参数配置并下载励磁算法，4 小时完成调试并网。运行后电压稳定在额定值 ±0.5%，无功调节平滑，报警消除。至今稳定运行超 12 个月，未再出现励磁相关故障。
