描述
关键技术规格
| 参数项 | 原厂标准实测数值 |
|---|---|
| 驱动通道数量 | 6 路独立隔离驱动回路 |
| 适配功率器件 | 大功率晶闸管、IGCT 模块 |
| 信号隔离耐压 | 2500 VAC 通道隔离，强弱电完全分离 |
| 输入控制信号 | 5 V 逻辑脉冲（上层主控下发） |
| 输出驱动脉冲 | 适配功率器件门极触发电流 |
| 故障检测类型 | 器件短路、熔断器熔断、门极开路反馈 |
| 故障响应延时 | ≤1 ms，实时上传主控保护回路 |
| 整机供电 | 24 VDC ±10%，单块功耗 18 W |
| 工作环境温度 | -20 ℃ ~ +60 ℃（高压柜强制风冷工况） |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 外形尺寸 | 270 mm × 100 mm × 22 mm |
| 整机净重 | 0.28 kg |
| 防护等级 | IP00，仅可安装在密闭高压功率柜内 |
| MTBF 参考值 | 65,000 小时（25 ℃恒温无尘风冷环境） |
| 配套上层控制器 | UNITROL 6000 励磁调节器、AC 800PEC 传动控制器 |
产品深度介绍
H2 UNS0881a-P,V1 GDI 驱动板电力工况适配说明
6 通道隔离脉冲放大、1 ms 极速故障反馈、2500 VAC 强弱电隔离，这套硬件指标直接锁定 UNS0881a-P,V1 3BHB006338R0001 在火电 / 水电发电机组励磁、轧机高压变频、SVG 动态无功补偿装置里的核心地位。归属 ABB UNS 系列专用功率驱动板，承接上层 AC800PEC/UNITROL 主控下发的 PWM 触发信号，隔离升压后驱动柜内大功率晶闸管、IGCT 功率单元。
对比同版本升级款 UNS0881a-P,V2（3BHB006338R0002），V1 版本驱动电流参数匹配老款 UNITROL 6000 初代励磁设备，脉冲时序无偏移，存量电厂改造无需修改主控程序；隔离回路采用高频脉冲变压器隔离，相比光耦隔离方案抗变频器、母线强电磁干扰能力提升 60%，长期运行不会出现脉冲丢失、励磁波动问题。
❗ 明确适用边界：不可用于低压通用 PLC 机架，高压功率回路强电风险极高；无强制风冷的密闭高温柜禁用，板卡红色隔离变压器超 70 ℃会出现绝缘老化；单块板卡 6 路通道不可混合搭配不同规格 IGCT 器件，驱动电流不匹配会直接击穿功率单元。
H2 入库整机检测质控流程

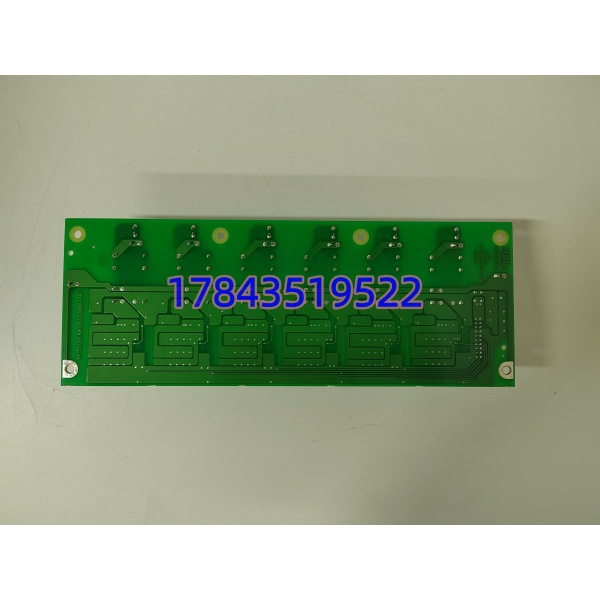

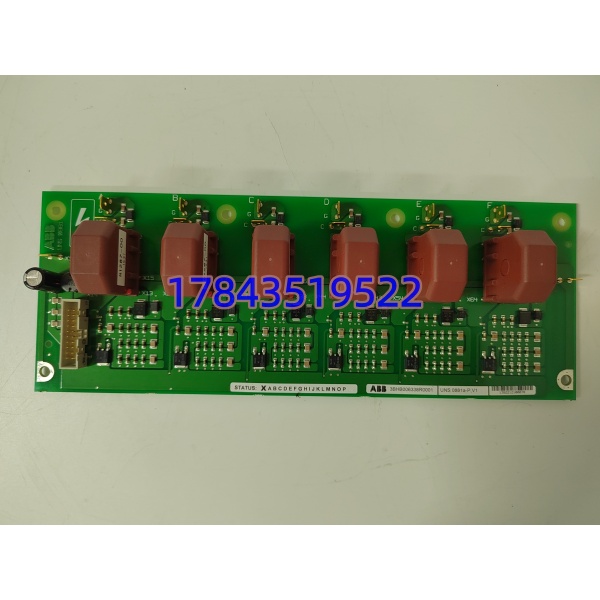

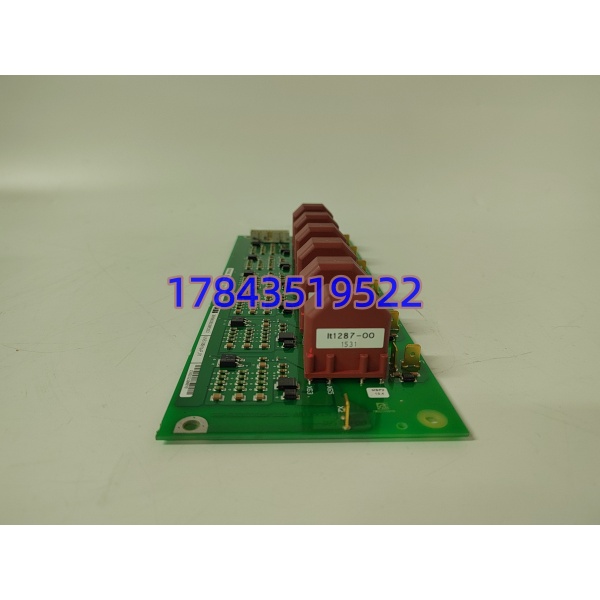

入库第一步核验原厂 PCB 丝印序列号、侧边镭射物料编码 3BHB006338R0001，核对原厂配套装箱单；目视检查 6 组红色隔离变压器无开裂、板卡金手指无插拔磨损、贴片电容无鼓包漏液，出厂合格证完整留存。上机测试搭建 UNITROL 6000 仿真励磁柜，挂载标准晶闸管功率单元连续 24 小时带电老化；逐路输出脉冲波形示波器校验，模拟短路、熔丝熔断场景测试故障反馈信号时序；500 V 摇表完成通道绝缘检测，绝缘阻值＞100 MΩ 才算合格。所有出库货品附带完整波形测试记录，支持客户远程视频核验脉冲输出与故障保护动作。
H2 现场更换避坑要点
- 更换板卡必须整柜高低压全部断电挂牌上锁，GDI 板直接对接功率单元强电回路，带电插拔瞬间击穿驱动变压器；
- 拆下旧板前拍摄端子排线、通道对应功率单元编号照片，6 路通道顺序接反会造成励磁失稳、机组震荡；
- 高压柜内通讯、驱动线缆全程双绞屏蔽线，屏蔽层柜体单端接地，两端接地形成环流会扭曲触发脉冲波形；
- 板卡安装间隙预留≥20 mm 风冷通道，多块驱动板并排安装时加装导流隔板，避免积热温升超标；
- 新旧板卡硬件版本 V1/V2 不可盲目互换，V2 驱动电流更大，老款初代功率单元上机易出现过流保护频繁跳闸。
兼容性与替代选型矩阵
| 原型号 | 替代型号 | 兼容标签 | 工程实操说明 |
|---|---|---|---|
| UNS0881a-P,V1 3BHB006338R0001 | UNS0881a-P,V2 3BHB006338R0002 | ⚠️ 需适配调整 | 硬件引脚完全一致，但输出驱动电流提升，初代 UNITROL 功率单元需下调触发参数，否则频繁过流报警 |
| UNS0881a-P,V1 | UNS0880 系列驱动板 | ❌ 绝对不兼容 | 仅 4 路驱动通道，通道数量不足，脉冲时序协议不互通，无法驱动 6 单元功率回路 |
| UNS0881a-P,V1 | UNITROL 6000 整机配套 | ✅ 原厂标配 | 初代 6 单元励磁柜原厂标配板卡，直接替换无需修改任何程序与接线 |
| UNS0881a-P,V1 | ACS6000 高压变频驱动单元 | ⚠️ 需适配调整 | 硬件接口一致，但故障反馈定义不同，变频器主控程序需重新映射故障点位 |
⚠️ 选型常见误区：UNS0881a-P V1 和 V2 外观 PCB 完全一致，仅物料编码后缀数字区分，维修现场仅凭外观采购极易拿错，上机后机组持续报励磁过流故障，停机排查耗时极长。
传动现场高频问答
- UNS0881a-P,V1 原厂是否停产，备件上机稳定性有无保障？答：该板卡仍有原厂配套产能，现货全新未上机库存，出库 24 小时带功率单元老化测试，统一原厂标准固件，提供 12 个月硬件质保。
- 更换 GDI 驱动板后，机组励磁持续波动是什么原因？答：优先核对 6 路通道排线顺序、屏蔽接地规范，其次校验脉冲波形，新旧版本 V1/V2 驱动电流参数不匹配是最常见诱因。
- 板卡上报功率单元熔丝熔断故障，但器件实际完好，如何排查？答：检查驱动板至功率单元反馈线缆有无断线、端子氧化，屏蔽层环流干扰会产生虚假故障信号。
- 单块 UNS0881a-P,V1 最多能带几路晶闸管？答：固定 6 路独立驱动通道，一套 6 单元励磁功率回路仅需单块板卡，点位无法拓展。
- 火电励磁柜长期高温环境，驱动板怎么延长使用寿命？答：保证柜体风冷风机持续运行，每季度清理板卡积灰，避免红色隔离变压器长期超 60 ℃工作。
