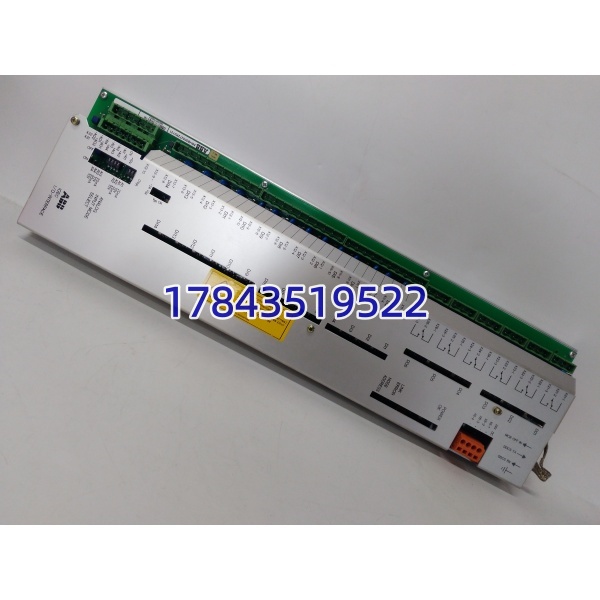

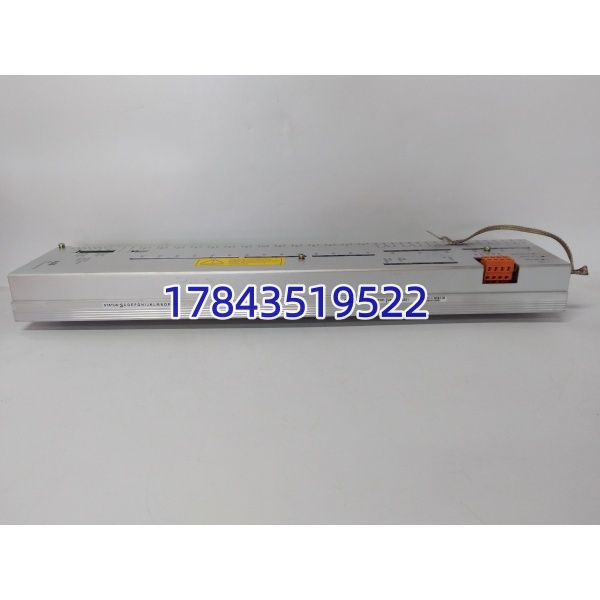

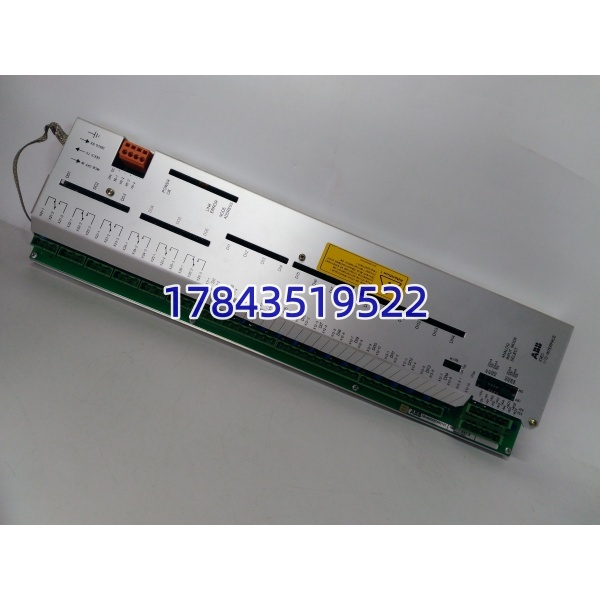

ABB UFC719AE01 3BHB003041R0101 3BHB000272R0001

描述

关键技术规格

ABB UFC719AE01 3BHB003041R0101 3BHB000272R0001

产品深度介绍

ABB UFC719AE01（含 3BHB003041R0101、3BHB000272R0001）是 ABB Advant Master DCS 系统的核心 I/O 接口模块，又称 IOEC 控制板卡。模块负责现场模拟量、开关量信号的高速采集与预处理，同时输出控制指令驱动现场执行设备，是连接传感器、执行器与中央控制系统的关键桥梁。

该模块采用工业级 32 位 RISC 处理器，具备高速信号处理能力与低噪声特性，可实现高精度模拟信号采集。板卡设计符合工业 EMC 电磁兼容标准，能适应电站、化工等多粉尘、强电磁干扰的恶劣环境，同型号备件可直接对位替换，无需改动机柜接线，大幅缩短现场停机检修时长。

ABB UFC719AE01 3BHB003041R0101 3BHB000272R0001

应用场景与行业案例

工程痛点描述

电厂、化工等行业的老旧 ABB DCS 系统运行年限久，I/O 接口模块易出现信号采样漂移、通讯中断、指令输出异常等问题，导致系统监控失灵、生产流程失控。原厂订货周期长，停机等待会直接造成生产损失，临时找替换件又容易遇到版本不匹配、接口不兼容等问题。

典型应用场景

1. 火力发电厂 DCS 控制系统用于火电机组 DCS 系统的信号采集与控制，连接温度、压力、流量传感器及阀门执行器，保障机组稳定运行。
2. 化工行业 过程控制系统适配化工生产线的反应釜、精馏塔等设备的信号监测与控制，耐受化工现场腐蚀性气体与强电磁干扰。
3. 冶金行业 自动化控制系统用于冶金高炉、轧钢生产线的现场信号采集与逻辑控制，适应高温、高粉尘的恶劣工况。
4. 能源企业 老旧系统改造老旧 ABB Advant Master DCS 系统升级替换备件，兼容原有机架与接线布局，改造不用整体换柜，降低改造成本。

ABB UFC719AE01 3BHB003041R0101 3BHB000272R0001

真实案例

去年春季，华东某大型化工厂 DCS 系统出现工况异常，后台频繁报信号采集故障，排查确认 UFC719AE01（3BHB003041R0101）模块老化失效。

咨询原厂售后，订货交期超过 7 周，生产线只能降负荷保守运行，每天产品损耗与产能损失巨大。

客户联系我们确认有全新原装现货，我们入库后使用专用 DCS 测试机架完成通电自检、信号回路模拟及 24 小时带载老化测试，校验采样精度与通讯稳定性，出具测试记录后即刻安排发货。

现场工程师拆装前拍照记录板卡跳线与插槽对位，直接原位插拔替换，核对基础参数后一次性上电正常，信号采集与通讯恢复稳定，生产线即刻恢复满负荷运行。

后续该化工厂将此模块纳入常备备件清单，预留同款板卡做应急兜底，避免再因缺货陷入被动。

质量控制流程

入库验收检测

核验原厂装箱单、机身序列号与标签信息；外观检查无腐蚀、无划痕、无焊补维修痕迹；核对出厂合格证及配套资料。

上机功能测试

采用 ABB DCS 专用测试机架，接入 24 VDC 标准工业电源；完成通电指示灯自检、内部通讯握手、全回路信号模拟测试；连续 24 小时带电老化，全程监测板卡温升与运行状态，可提供测试照片与视频。

电气参数测试

使用 500V 摇表开展绝缘电阻检测，绝缘阻值大于 10 MΩ；完成接地连续性测试及常规耐压检测，符合原厂电气标准。

固件配置验证

读取板卡固化程序版本并备份存档，记录原厂默认跳线与拨码位置，方便现场直接复刻配置。

最终质检与包装

质检人员逐项核验签字确认；采用专业防静电袋真空密封，外层气泡膜缓冲防护，独立硬纸箱封装，粘贴 QC 合格标签与出库日期。

技术避坑指南

固件版本差异

同型号 UFC719AE01 存在多个固件程序版本，不同版本逻辑算法略有区别，直接上机可能出现采样偏差、通讯异常。替换前务必记录旧板卡版本，采购时匹配一致固件，版本不符可提前做适配处理。

拨码跳线切勿乱调

板卡上配置跳线与拨码决定站点地址、通讯波特率，出厂默认适配常规工况。拆机一定先拍照留存原有位置，新板卡严格对照复刻，不要凭经验随意改动。

插槽与端子对位错误

机柜背板插槽针脚密集，插拔时容易错位歪斜，强行插入会造成针脚弯折、板卡烧毁。插拔保持垂直对位，轻插轻拔，避免蛮力操作。

供电电源余量不足

单块板卡功耗约 15 W，同机柜多块板卡共用电源时，需预留 20% 以上功率余量，防止电源过载导致板卡间歇性重启、采样跳变。

忽视静电防护

秋冬干燥季节静电强度高，板卡精密芯片极易被静电击穿。拆装全程佩戴防静电手环，在防静电垫上作业，禁止徒手触碰板卡电路触点。

牢记以上要点，现场板卡替换可一次上电稳定，大幅减少返工与停机时长。
