产品详情
・型号：UCD224A103 3BHE023681R0103 3BHE023682P201
・品牌：ABB
・系列：UNITROL 6000 发电机励磁控制系统
规格参数
| 参数项 | 参数数值 |
|---|---|
| 适配系统 | UNITROL 6000 全系列静态励磁功率插箱 |
| 板卡供电 | 24VDC ±15%，整机功耗约 15W |
| 模拟采集通道 | 多路 0~10V 机端 / 转子电流采样通道 |
| 数字 DI/DO 回路 | 干接点联锁输入、故障继电器输出 |
| 内部通讯 | 光纤链路对接 PPE 主控、PDD 驱动板 |
| 通道隔离耐压 | 2000V AC 强弱电分区隔离 |
| 采样转换精度 | ±0.15% FS 常温测量误差 |
| 响应延迟 | 信号采集运算≤10ms |
| 工作温度区间 | 0℃ ~ +60℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 安装形式 | 励磁功率单元插箱背板直插 |
| 单品重量 | 约 1.36kg |
| 内置自检 | 断线、超量程、通讯中断、板卡过热诊断 |
产品介绍

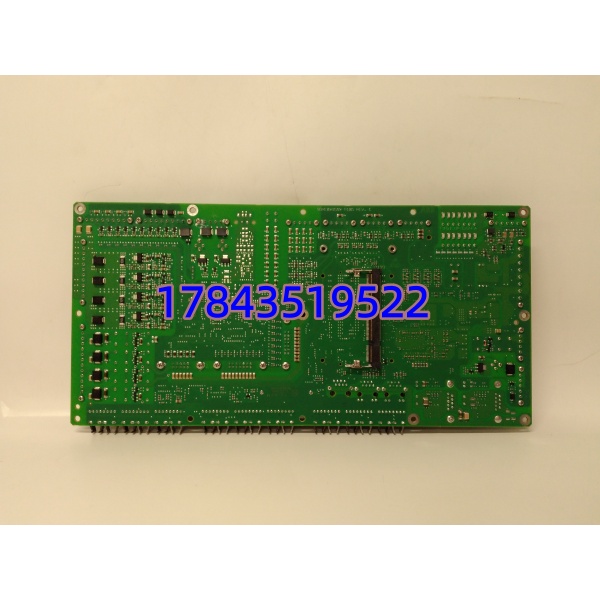

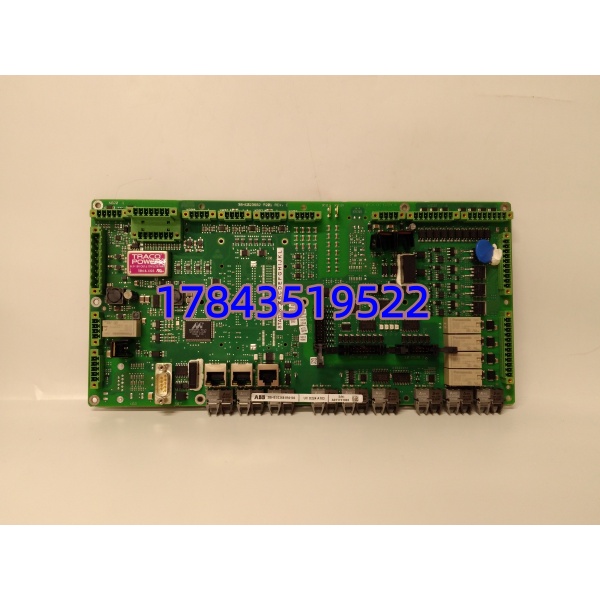

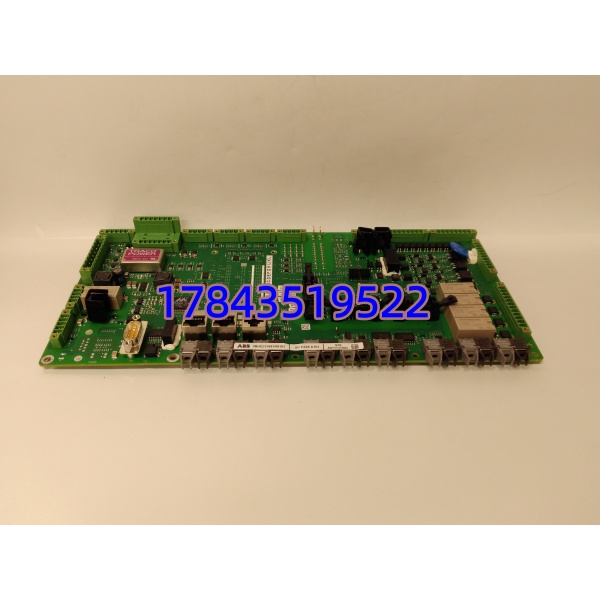

UCD224A103 成套编码 3BHE023681R0103、基板编号 3BHE023682P201 配套使用，是 UNITROL 6000 励磁柜功率单元配套采集运算板。板卡同步采集发电机同步电压、转子励磁直流、散热片温度、外部安全联锁信号，将预处理后的过程数据上传至 PPE 主控，同时转发主控下发的脉冲调节指令给 PDD205 驱动板。 普通通用信号板无分区隔离设计，功率柜晶闸管换相浪涌容易击穿采样回路；这款板卡强弱电 PCB 分区布线，每一路采集通道独立光耦隔离，单测点短路不会干扰其余信号采集。该型号原厂全新交付周期久，存量火电、水电发电机组运维普遍选用拆机、翻新备件，同型号替换无需重新标定电压、电流采样回路。
应用场景与行业案例
痛点切入
我在电厂现场处理过多块老化 UCD224 板卡故障，采样电路衰减导致转子电流读数持续漂移，机组无功调节震荡，调度频繁下发限负荷指令；无隔离采集回路遇功率侧浪涌，直接造成励磁系统退出运行，机组非计划停机，单次抢修最少半天。此板分区隔离结构可阻断高压干扰，多路故障自检快速定位失效通道。
典型场景
- 火力发电机组励磁功率柜：300MW/600MW 汽轮机组 UNITROL 6000 成套设备，采集机端 PT、转子 CT 模拟信号。
- 水轮发电机组励磁系统：立式水轮机组配套，适配水头突变带来的励磁负荷波动工况。
- 燃气轮机自备电厂余热机组：厂区变频器密集环境，隔离电路抑制电磁干扰，稳定采集工艺联锁信号。
- 老旧励磁系统技改：原有板卡电解电容老化、采样漂移，同型号备件直插替换，一次二次接线无需改动。
真实案例
华中某 2×300MW 火电厂，#1 机组 UNITROL 6000 功率单元 UCD224A103 内部滤波电容衰减，转子电流数值每日偏移，夜间多次触发过励预警。原厂全新备件订货周期 17 周，采购完成全电容更换、72 小时高低温满载老化测试的翻新件，利用机组月度停机窗口 2.5 小时完成拆装更换。上电后采样回路无需重新校准，励磁电流曲线恢复平稳，连续运行近一年无采样漂移故障。电气班组反馈，UNITROL 6000 无引脚完全兼容的替代采集板，改用第三方信号采集模块需要整套重做同步采样试验，停机经济损失很高。
