描述
产品深度介绍

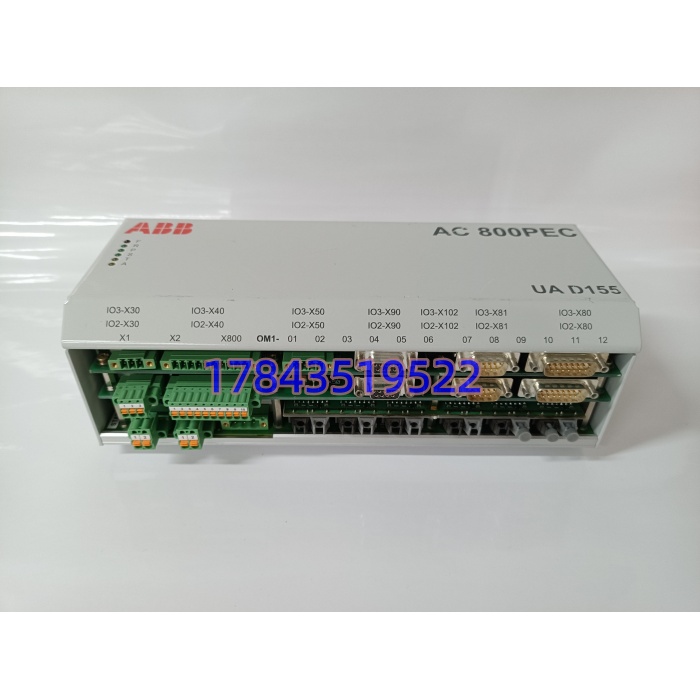

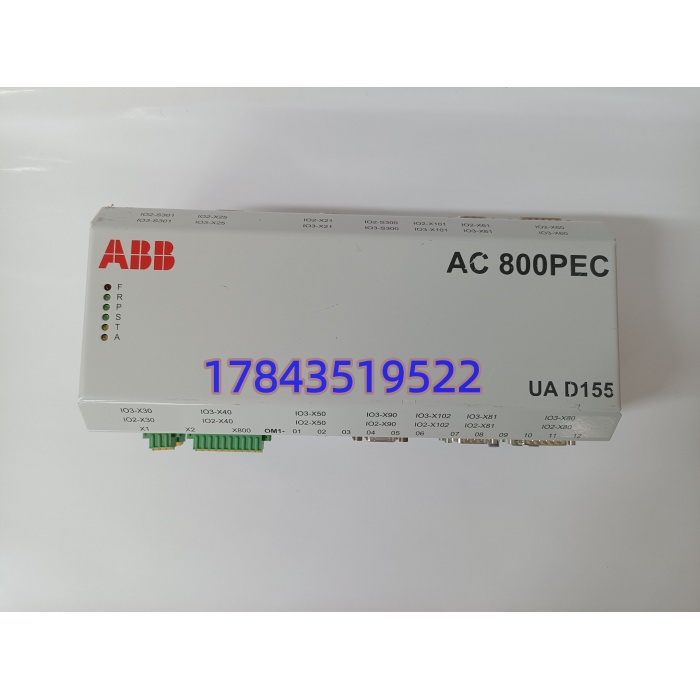

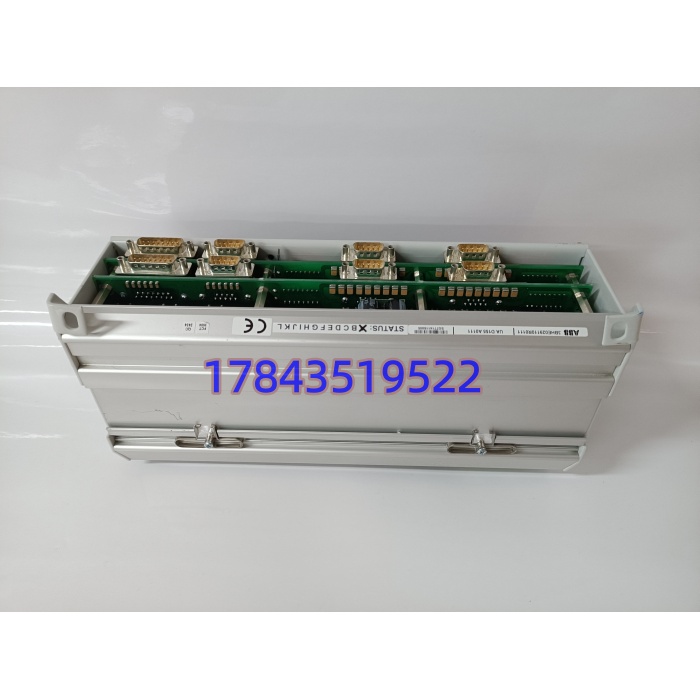

ABB UAD155A0111（3BHE029110R0111）是 ABB AC800PEC 发电励磁控制器的核心专用 I/O 板，专为同步发电机励磁控制系统设计。作为励磁系统的信号中枢，它负责现场 PT/CT 信号、开关量、同步信号的隔离采集，同时输出可控硅触发脉冲与控制信号，适配火电、水电、燃气轮机等发电机组的励磁调节场景。
这款 I/O 板集成 DSP 实时处理芯片，具备通道级诊断与冗余支持能力，可在 0°C~60°C 工业环境稳定运行，是电厂励磁系统的关键备件，能有效保障电压调节与并网控制的稳定性。
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | UAD155A0111 |
| 物料号 | 3BHE029110R0111 |
| 所属系统 | ABB AC800PEC 励磁控制器 |
| 供电电压 | 24V DC ±10% |
| 模拟量输入 | 发电机电压、电流、励磁电流、同步电压 |
| 数字量 I/O | 开关量联锁、保护接点、报警 / 跳闸输出 |
| 脉冲输出 | 可控硅整流桥触发脉冲 |
| 通信接口 | 背板总线（连 AC800PEC CPU） |
| 工作温度 | 0°C ~ +60°C |
| 防护等级 | IP20（机柜安装） |
| 质保期 | 12 个月 |
安装与接线指南
阶段一：准备工作（10 分钟）
⚠️ 安全第一：
- 通知生产部门停机计划，确认机组处于安全状态
- 断开控制系统总电源（含 UPS），等待 5 分钟放电
- 佩戴防静电手环，在防静电垫上操作
工具与备份：
- 工具：十字螺丝刀（PH1）、万用表、标签纸、手机
- 备份：导出励磁系统程序至 U 盘；拍照记录旧模块接线、DIP 开关位置
阶段二：拆卸旧模块（15 分钟）
- 松开端子螺丝，按标签标记逐根拆除线缆，避免拉扯
- 按压模块底部导轨卡扣，垂直向外拔出模块
- 检查背板针脚是否弯曲、积尘，用压缩空气清理（勿触摸）
阶段三：安装新模块（15 分钟）
- 核对新模块型号与旧模块一致，确认固件版本适配
- 复刻配置：按照片设置 DIP 开关（站地址、终端电阻）
- 对准背板防呆接口，垂直按压至卡扣 “咔哒” 锁定
- 按标签恢复接线，端子螺丝扭矩约 0.5N・m，轻拉确认固定
自检清单：
- 型号与固件版本核对无误
- DIP 开关配置与旧模块一致
- 接线无错接、虚接
- 模块卡扣锁定，无倾斜
阶段四：上电测试（20 分钟）
- 上电前：测量 24V DC 电压正常，无短路（+24V 与 GND 间电阻 > 10kΩ）
- 分步上电：先控机架上电，观察 RUN 绿灯常亮、无 ERR 红灯报警
- 通讯测试：连接编程软件，扫描识别模块，核对固件版本
- 功能测试：模拟励磁信号输入，检查触发脉冲输出正常；运行 30 分钟无报警
⚠️ 常见问题：通讯异常优先查 DIP 地址与终端电阻；红灯报警核对固件版本是否匹配
常见问题解答（FAQ）
Q1：这个模块是通用 I/O 板还是励磁专用？
A：励磁专用 I/O 板，和 AC800M 通用 DI/DO 板完全不同。它集成了励磁系统专属的信号调理、脉冲输出与同步检测电路，专门适配发电机 AVR 自动电压调节场景，不能用普通 I/O 板替代。
Q2：更换时需要停机吗？支持热插拔吗？
A：必须停机断电更换，不支持热插拔。作为励磁系统核心部件，带电插拔会导致背板短路、模块烧毁，甚至引发机组失控风险。建议配置冗余励磁系统，可实现不停机切换更换。
Q3：固件版本不匹配会有什么问题？
A：固件版本差异会导致通讯超时、触发脉冲异常、励磁调节失控。之前遇到过项目，新模块固件从 V2.8 升至 V3.1，协议不兼容，PLC 持续报通讯故障，折腾两天才降级固件解决。更换前务必核对原模块固件版本，采购时明确版本范围。
Q4：和 UAD154、UAD156 有什么区别？能直接替换吗？
A：三者同属 AC800PEC 励磁 I/O 系列，但通道配置与功能定位不同，不能直接替换：
- UAD154：基础版，少脉冲输出通道，适配小型机组
- UAD155A0111：标准版，全通道配置，主流大型机组适配
- UAD156：增强版，多冗余通道，适配高可靠性场景替换需核对硬件接口、固件版本与程序配置，避免返工。
Q5：质保多久？售后有技术支持吗？
A：提供12 个月质保（自发货日起），质保范围为非人为硬件故障。售后可提供远程技术支持，协助指导安装、配置与故障排查；如需现场服务，可协调工程师上门（费用另计）。
