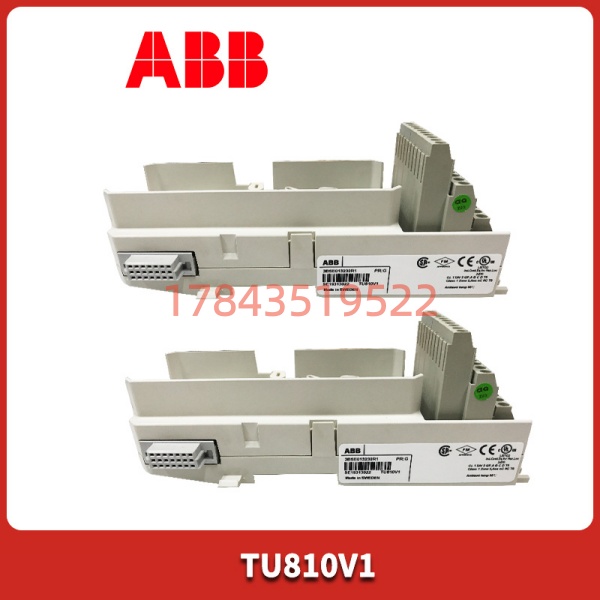

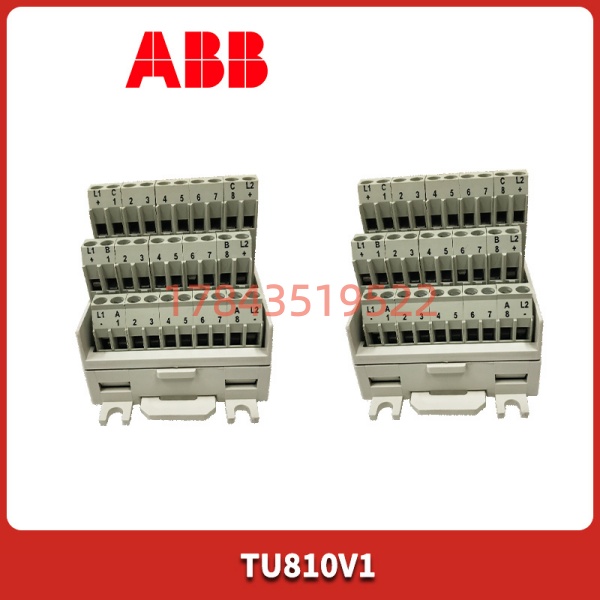

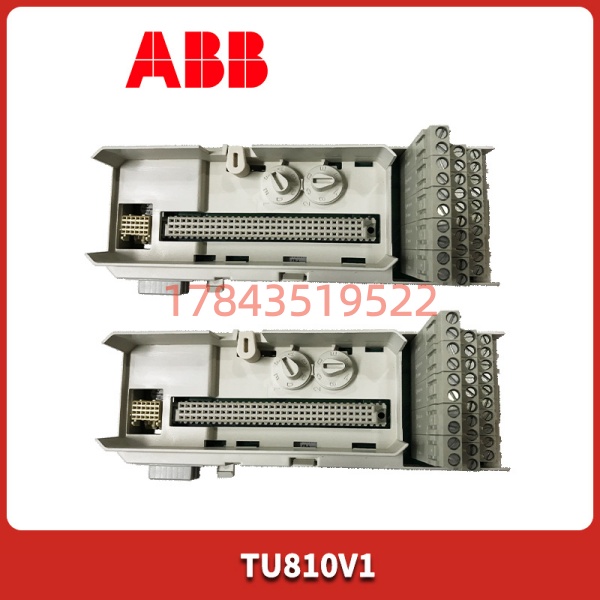

ABB TU810V1 模块基座 | 兼容AC800M系统

描述

产品深度介绍

ABB TU810V1 是一款专为AC800M控制系统设计的紧凑型模块基座，主要用于扩展IO模块，广泛应用于电力、化工、冶金等工业自动化领域。

作为ABB AC800M系列的重要组成部分，TU810V1支持8个IO模块的扩展，兼容AI、AO、DI、DO等多种类型的模块，能满足不同的工业控制需求。它采用冗余电源设计，支持热插拔功能，大大提高了系统的可靠性和可维护性。相比同类产品，它的安装更便捷，占用空间更小，适合在狭小的控制柜中使用。此外，它还具备诊断功能，能实时监测模块的运行状态，及时发现故障。

关键技术规格

安装与接线指南

阶段一: 准备工作 (预计10分钟)

⚠️ 安全第一:

1. 通知生产部门计划停机时间
2. 确认系统已切换到安全状态
3. 断开控制系统电源（包括UPS）
4. 等待3分钟，确保电容完全放电

工具准备:
· 防静电手环 + 防静电垫
· 一字螺丝刀（3 mm 规格）
· 万用表
· 标签纸 + 记号笔
· 手机（拍照记录配置）

备份工作:
· 导出当前系统配置文件
· 拍照记录旧基座的接线端子和模块配置

阶段二: 拆卸旧基座 (预计8分钟)

步骤:

1. 移除基座上的IO模块:
   • 按压模块两侧的卡扣
   • 垂直向上拔出模块，注意保护连接器
2. 断开接线:
   • 用标签纸标注每根线缆的端子号
   • 逆时针拧松端子螺丝，轻轻拉出线缆
3. 释放基座固定:
   • 按压基座底部的导轨卡扣
   • 垂直向外拉出基座，注意保护背板连接器
4. 检查背板连接器是否有损坏或灰尘

阶段三: 安装新基座 (预计12分钟)

步骤:

1. 戴好防静电手环，从防静电袋中取出新基座
2. 核对型号与旧基座一致
3. 安装到导轨:
   • 对准DIN导轨，垂直向下按压直到听到”咔哒”声
   • 检查基座是否牢固固定在导轨上
4. 恢复接线:
   • 按照标签逐根连接线缆
   • 拧紧端子螺丝（约0.3 N·m扭矩）
   • 轻轻拉扯线缆确认固定牢固
5. 安装IO模块:
   • 对准基座连接器，垂直向下按压直到听到”咔哒”声
   • 检查模块是否与基座对齐

自检清单:
· [ ] 基座已牢固固定在导轨上
· [ ] 所有线缆已连接
· [ ] 端子螺丝已拧紧
· [ ] IO模块已正确安装

阶段四: 上电测试 (预计15分钟)

上电前检查:
· 再次确认接线无误
· 测量输入电压应为24 V DC
· 检查+24V与GND之间电阻应>10kΩ

上电步骤:

1. 先给控制机架上电
2. 观察LED指示灯:
   • 绿灯常亮 → 正常启动
   • 红灯闪烁 → 参考故障代码手册
3. 连接编程软件，扫描网络找到新基座
4. 下载备份的系统配置文件
5. 功能测试:
   • 测试IO模块的输入输出功能
   • 检查与AC800M系统的通讯状态
   • 模拟故障确保诊断功能正常

最终确认:
· 系统运行20分钟无报警
· 记录更换信息到维护日志

常见问题解答 (FAQ)

Q1: ABB TU810V1支持哪些IO模块？
A: TU810V1支持AI、AO、DI、DO等多种类型的IO模块，具体兼容的模块型号可以参考ABB官方手册。

Q2: 这个基座支持热插拔功能吗？
A: 是的，TU810V1支持热插拔功能，在系统运行过程中可以更换IO模块，大大提高了系统的可维护性。

Q3: 安装时需要注意什么？
A: 最重要的是静电防护，必须佩戴防静电手环，避免基座被静电击穿。另外，一定要拍照记录旧基座的接线方式和模块配置，新基座要完全复刻这些配置，确保系统正常运行。

Q4: 质保期多久？出问题怎么办？
A: 我们提供12个月的质保期（自发货日起）。质保范围包括基座本身的硬件故障和出厂缺陷，但不包括人为损坏（如静电击穿、摔落）和超出规格使用。如果出现问题，您可以联系我们，我们会先远程协助诊断，确认是基座故障的话，1年内可以免费更换或维修。

Q5: 这个基座可以和其他品牌的IO模块兼容吗？
A: 不建议使用其他品牌的IO模块，因为不同品牌的模块接口和通讯协议可能不同，可能会导致兼容性问题。我们建议使用ABB原装的IO模块，以确保系统的稳定性和可靠性。

Q6: 价格比原厂便宜，是不是翻新件？
A: 绝对不是翻新件！我们的产品都是全新原装的，价格优势主要来自于全球渠道采购和批量议价，绕过了层层代理加价。您可以通过以下方式验证：我们提供原厂防静电袋照片、出厂标签和序列号，这些都可以向ABB官方查询生产日期和真伪。另外，我们还会提供质检报告，确保产品质量。
