描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整物料编码 | TP854 3BSE025349R1 |
| 适配核心模块 | CI854、CI854A、CI854B PROFIBUS DP-V1 通讯接口卡 |
| 现场总线接口 | 两路独立 DB9 母口，PROFIBUS A、PROFIBUS B 冗余通道 |
| 背板总线 | CEX 总线，对接 AC800M 控制器机架内部通讯 |
| 防错结构 | 双色机械编码锁，防止错装其他型号通讯模块 |
| 安装方式 | 标准 35 mm DIN 导轨卡扣式安装，带锁定卡扣 |
| 支持总线特性 | 总线冗余切换，支持 DP-V1 非周期数据读写 |
| 额定信号电压 | RS485 标准 5 V 差分总线信号 |
| 工作温区 | -20 ℃ ~ +60 ℃，控制柜无凝露通风工况 |
| 存储温区 | -40 ℃ ~ +85 ℃ |
| 防护工艺 | PCB 全板防潮敷形涂层，耐受电厂粉尘、温变环境 |
| 整机重量 | 约 0.2 kg，无内置电源，无源底座 |
| 认证标准 | CE、UL、cUL 工业电磁兼容认证 |
产品深度介绍

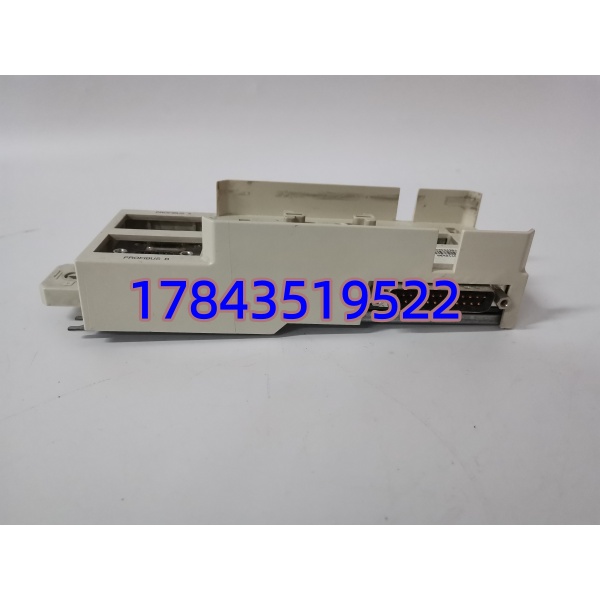

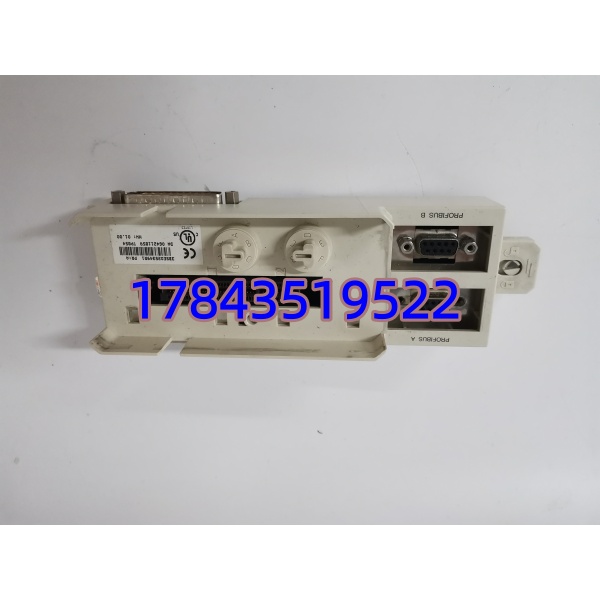

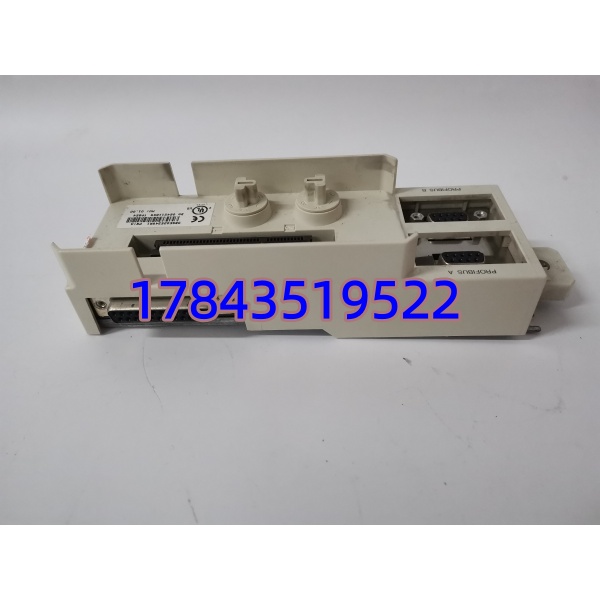

TP854（3BSE025349R1）是 ABB AC800M 控制器配套 CI854 系列 PROFIBUS 通讯卡专用无源安装底板，属于 800xA DCS 系统标准配套辅件，无运算电路，仅负责物理接口转接与模块机械固定。底板集成两路独立 DB9 接口，分别对应 A、B 冗余 PROFIBUS 总线，可实现现场总线双链路容错；背面 CEX 总线插槽与 AC800M 机架直连，完成控制器与 DP 现场仪表、远程 I/O 的数据交互。自带专属机械编码锁，仅可匹配 CI854 全系列通讯卡，杜绝现场误装其他型号通讯模块引发总线故障。整体轻量化导轨安装设计，改造原有控制柜无需改动柜体开孔，仅能与 CI854 系列成套使用，无法兼容 CI810、CI840 等其他通讯模块底座。
应用场景与行业案例
工程痛点
火电、化工大量 800xA DCS 控制柜服役超 8 年，TP854 长期粉尘、温变环境运行，DB9 总线接口氧化、CEX 背板触点接触不良，出现 PROFIBUS 总线频繁断线、现场 I/O 离线，整套工段采集监控失效。原厂订货周期长，总线单点故障会造成工艺联锁失去监测，现货底座可快速更换恢复总线通讯。
典型应用场景
- 火力发电厂 – 锅炉、汽机 AC800M DCS 控制柜锅炉辅机、汽机辅控远程 I/O PROFIBUS 总线转接，冗余总线保障测点不间断上传。
- 石油化工 – 精馏、反应釜集散控制系统现场智能变送器、阀门定位器 DP 总线采集，双链路规避单线缆断裂导致全线离线。
- 水处理大型污水厂 – 全厂 SCADA 控制机柜曝气、加药设备远程分布式 I/O 通讯，无人值守场景提升总线容错能力。
- 冶金钢厂 – 轧线基础自动化 PLC 系统传动变频器、现场编码器 PROFIBUS 通讯，适配车间强电磁干扰工况。
真实案例
华东某 300MW 自备电厂 #1 锅炉 DCS 控制柜 TP854 底座 B 通道 DB9 接口氧化，PROFIBUS B 总线持续断连，20 余个风机测点间歇性离线。联系 ABB 原厂订货周期 3 周，测点频繁离线导致锅炉调节不稳定。采购我方全新 3BSE025349R1 现货，24 小时送达现场，1 小时完成 CI854 通讯卡拆装、总线接线，两路 DP 总线恢复稳定通讯，锅炉自动调节无间断运行。
核心卖点与差异化
- 完整物料 3BSE025349R1，DB9 接口针脚、CEX 背板定义、机械编码锁与原厂原配完全一致，更换无需调整总线组态参数
- 双独立隔离 DB9 总线通道，简易替代底座多采用单通道设计，无冗余容错能力，总线断线直接丢失全部现场测点
- 一体化金属卡扣导轨固定，长期机柜振动环境不易松脱，普通仿制底板卡扣易疲劳脱落
- 入库完成配套 CI854 模块总线仿真全通道测试，可同步提供通电测试视频、纸质检测报告给到电厂运维工程师核验
- 全新原装统一提供 12 个月质保，拆机二手件仅 3 个月质保，关键工艺 DCS 机柜优先选用全新件
- 现货当日出库，对比原厂 2~3 周期货订货周期，大幅缩短总线故障停机检修时长
