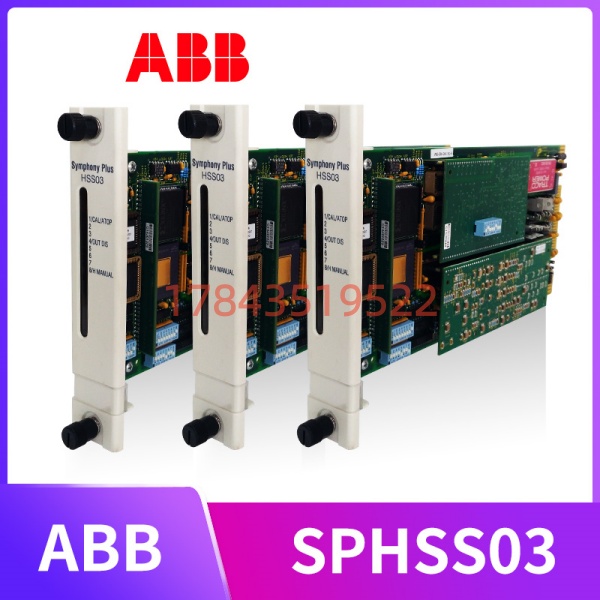

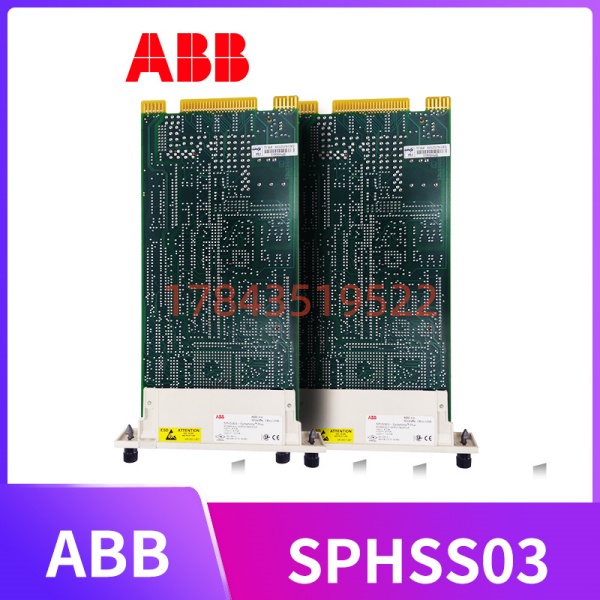

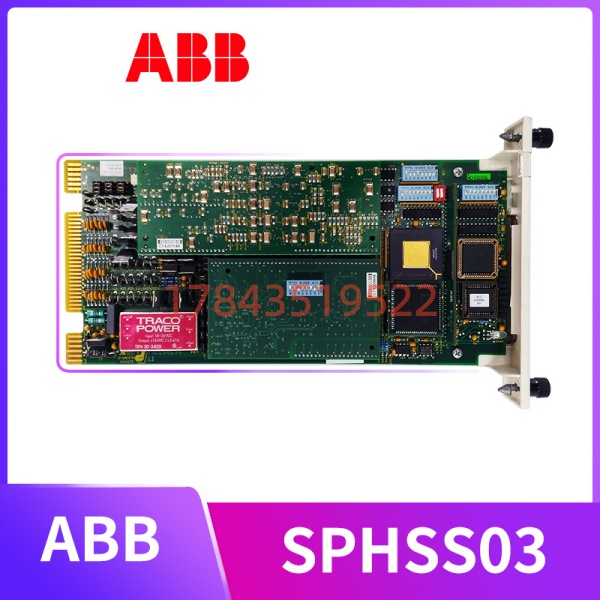

ABB SPHSS03 安全模块 | 急停安全继电器

描述

关键技术规格

产品深度介绍

ABB 是一款紧凑型安全继电器模块，属于机器安全控制系统中的核心元器件。它的核心任务不是执行普通逻辑控制，而是专门监控急停回路、安全门、光幕、双手按钮等安全设备的“健康”状态。一旦这些安全输入被触发（如按下急停、打开安全门），或者在监控过程中检测到线路故障（如短路、断路）， 会立即、可靠地断开其内部强制导向式安全触点，从而切断被控设备（如接触器、变频器使能）的动力电源，实现安全停机。

它的核心价值在于“可靠性”和“诊断”。与普通继电器不同，其内部采用冗余、自监控的架构，确保即使单个元件故障，系统也能导向安全侧（触点断开）。同时，它具备完善的线路监控和诊断功能，能检测出安全回路中隐蔽的危险故障（如触点粘连、导线短路），并通过指示灯和信号触点给出明确提示，符合功能安全 (Functional Safety) 的最高要求。它是构建合规、可靠的安全控制回路的基础。

安装与接线指南

目标：指导安全专业人员，在 45 分钟内安全、正确地完成一台 安全继电器的安装、接线和功能验证。

安装与接线指南

目标：指导安全专业人员，在 45 分钟内安全、正确地完成一台 SPHSS03 安全继电器的安装、接线和功能验证。

阶段一：准备工作 (预计耗时：15分钟)

⚠️ 安全第一 – 这是强制步骤！：

1. 风险评估与上锁挂牌 (LOTO)：执行此项工作前，必须对受控设备（如机床、机器人单元）进行能量隔离。断开主电源，上锁挂牌，并验证无电、无储能。
2. 明确安全功能：确认 SPHSS03 在本回路中实现的具体安全功能（如急停、安全门监控），并已获得相应的安全回路图纸。

工具与物料准备：

• 合适的螺丝刀（根据端子类型）
• 万用表
• 24V DC 安全电源（推荐使用符合 PELV 要求的隔离电源）
• 线缆（推荐使用橙色或黄色护套线以区分安全回路）
• 线号管或标签
• 急停按钮、安全门开关等被监控的设备（用于测试）

图纸与信息确认：

• 仔细阅读 SPHSS03 的官方接线图。安全继电器的接线逻辑与普通继电器不同，严禁凭经验猜测。
• 确认供电电压为 24V DC。
• 确认复位方式（手动/自动）是否符合安全风险评估的要求。急停回路通常要求“手动复位”。

阶段二：安装与接线 (预计耗时：20分钟)

步骤：

1. 导轨安装：将 SPHSS03 卡在 35mm DIN 导轨上，听到“咔哒”声表示锁定。
2. 连接电源 (A1, A2)：
   • 将 24V DC+ 连接到端子 A1。
   • 将 24V DC- (0V) 连接到端子 A2。
   • 使用万用表确认电源电压正确。
3. 连接安全输入回路 (S11, S12, S21, S22)：
   • 这是核心。以监控一个急停按钮为例（常闭触点）：
     • 从 S11​ 端子引出一根线，连接到急停按钮的一个常闭触点。
     • 从急停按钮的另一个常闭触点，引线回到 S12​ 端子。
     • 同样，从 S21​ 引线到急停按钮的第二个常闭触点（双通道），再回到 S22。
   • 关键：必须使用双通道连接，并确保两个通道的线路物理上分开敷设，以实现交叉故障检测。急停按钮必须选用双断点、强制断开型。
4. 连接安全输出回路 (13-14, 23-24, 33-34)：
   • 这三对安全常开触点必须串联使用，以增加冗余度。例如，控制一个安全接触器的线圈：
     • 从 24V+ 出发，依次串联经过触点 13-14、23-24、33-34，然后连接到安全接触器线圈的一端，线圈另一端接 0V。
   • 严禁将这三对触点用于并联以提高电流能力，这会破坏安全完整性。
5. 连接辅助信号触点 (如 41-42, 51-52)：
   • 将常开 (NO) 和常闭 (NC) 信号触点接入 PLC 或指示灯，用于在控制系统中反馈安全继电器的状态（“安全回路断开”、“故障”）。

接线自检清单：

• [ ] 电源极性正确 (A1+, A2-)。
• [ ] 安全输入为双通道独立接线，无短接。
• [ ] 安全输出触点串联连接。
• [ ] 所有端子螺丝已拧紧。
• [ ] 线号标识清晰、正确
