描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 适配功率单元 | ABB DCS550、DCS800 全系列（9kW~5MW）D1~D6 柜体通用 |
| 主控处理器 | 32 位工业级实时运算芯片，内置硬件看门狗 |
| 辅助供电 | DC24V ±10%，整机最大功耗 4.8W（200mA@24V） |
| 数字量通道 | 16 路光电隔离 DI、16 路隔离晶体管 DO，24V 电平 |
| 模拟量通道 | 4 路 AI（±10V/0~20mA 可选）；4 路 AO（±10V/4~20mA） |
| 编码器接口 | HTL/TTL ABZ 三相增量编码器，支持速度闭环反馈 |
| 标配通讯 | RS232（DriveWindow 调试口）、隔离 RS485 Modbus RTU |
| 扩展通讯 | 可搭配 SDCS-COM-8 选件板：Profibus DP、Profinet、以太网 |
| 存储介质 | 板载 Flash，永久保存参数、故障日志、运行曲线 |
| 硬件防护 | 全 PCB 三防绝缘涂层（3ADT313900R1501 专属），抗粉尘凝露腐蚀 |
| 工作环境 | 工作温度 – 20 ℃ ~ +60 ℃；存储 – 40 ℃ ~ +70 ℃，5%~95% RH 无凝露 |
| 防护等级 | IP20，柜体内部插拔式安装 |
| 配套软件 | DriveWindow Light / DriveWindow 2 调试监控软件 |
| 外形尺寸 | 210 × 102 × 22 mm |
| 整机重量 | 0.26 kg |
| 区分版本 | R1001 无涂层；R1501 带 COAT 三防涂层，适配潮湿、多粉尘车间 |
产品深度介绍

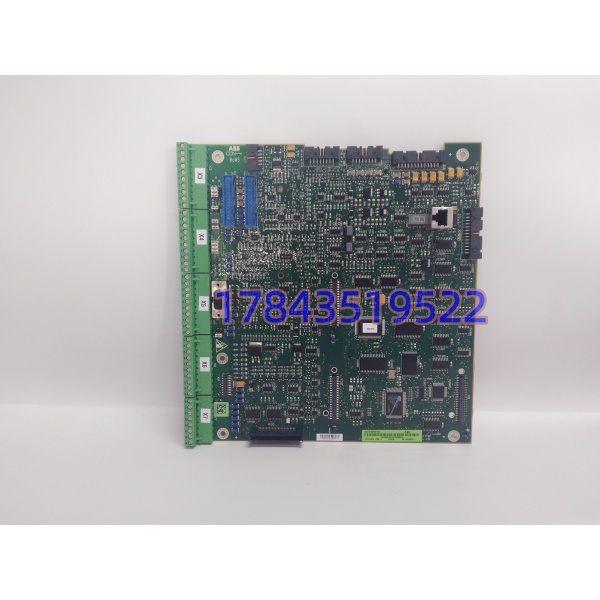

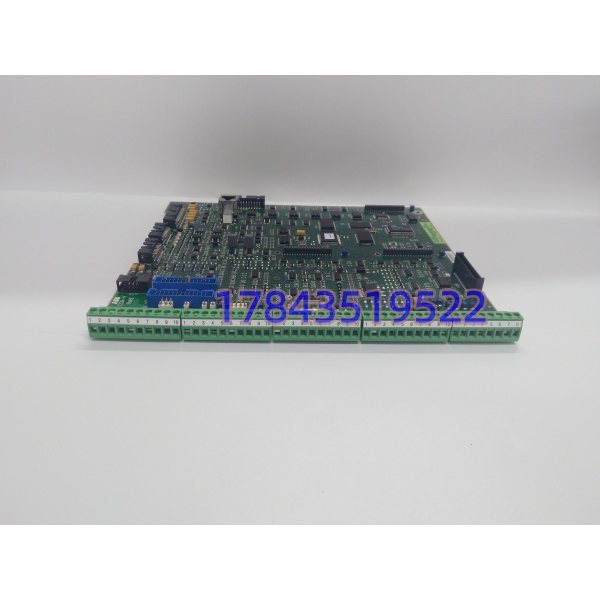

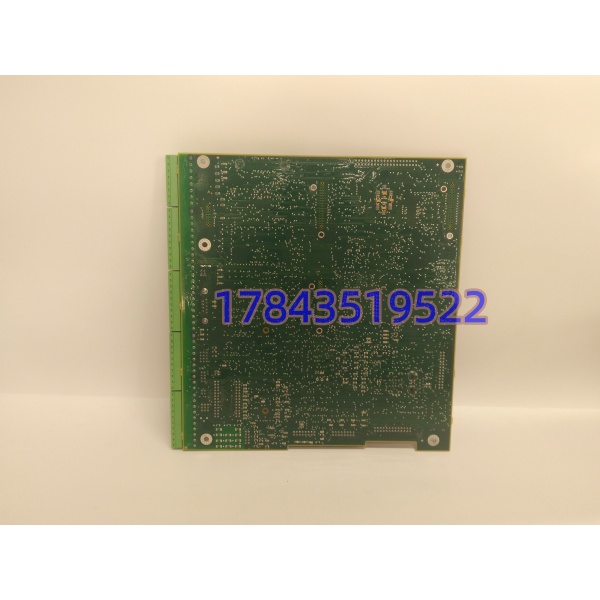

SDCS-CON-4（3ADT313900R1501）是 ABB DCS800 直流调速器标准主控板，R1501 为带三防涂层专用型号，专为冶金、造纸等高粉尘、高湿度工况设计，是整套直流传动的运算核心。主板独立完成电流环、速度环、转矩环三层闭环控制，采集编码器、模拟给定、现场开关信号，生成晶闸管触发时序；同时集成整机保护逻辑，实时监测过流、过压、励磁丢失、超温等故障，记录完整故障代码与停机时序。自带 RS232 本地调试口与 RS485 总线接口，无需额外转接即可对接中控 PLC；支持全部标准传动宏程序，更换主板后导入备份参数即可快速恢复运行，大幅缩短产线停机调试时长。全系列 DCS550/DCS800 功率单元通用同一款主控板，企业备件库存可统一精简。
应用场景与行业案例
工程痛点描述
老式无涂层 SDCS-CON-4 在轧钢、造纸车间长期接触水汽、金属粉尘，PCB 铜箔、贴片元件易腐蚀断线，出现无规律飞车、励磁丢失、通讯中断故障。整套调速器停机检修单次损失数万，原厂涂层版订货周期普遍 40 天以上，产线无法长期等待备件。3ADT313900R1501 带绝缘涂层，适配恶劣工况，现货替换无需改造功率单元。
典型应用场景
- 冶金轧钢产线 – 主轧机、开卷 / 收卷直流主传动宽幅冷热轧机高精度张力、速度闭环控制，重载冲击工况下稳定转矩输出，涂层抵御轧机冷却水汽腐蚀。
- 造纸、薄膜复卷设备多电机同步收放卷控制，低张力稳定基材，粉尘潮湿环境避免主板腐蚀停机。
- 线缆、金属拉丝生产线拉丝机直流电机恒张力控制，长时连续运转，主板故障会造成整卷线材报废。
- 港口、矿山起重提升设备重载卷扬直流调速，防溜车、过载保护逻辑集成于主控板，故障快速上报中控。
- 橡胶挤出、印刷涂布设备低速高精度传动，模拟量给定稳定输出，总线对接上位 PLC 做工艺追溯。
真实工程案例
去年四季度，山东某不锈钢冷轧车间 6 台 DCS800 调速器原配无涂层 SDCS-CON-4，车间冷却水汽重，3 块主板陆续出现局部腐蚀，频繁报励磁故障、速度反馈丢失，每班停机 1~2 次。原厂涂层版 3ADT313900R1501 订货周期 42 天，车间无法减产。客户采购现货 3ADT313900R1501 涂层主控，出库前完成 24 小时带载仿真、通讯、闭环调速全项测试，同步导出标准备份参数模板。利用夜间停机窗口直接插拔替换，原有功率板、端子接线完全复用，导入备份参数后 30 分钟完成调试上线。更换后连续运行两个月无随机故障，车间后续批量采购 5 块涂层主板作为长期备用件。
