描述
产品详情

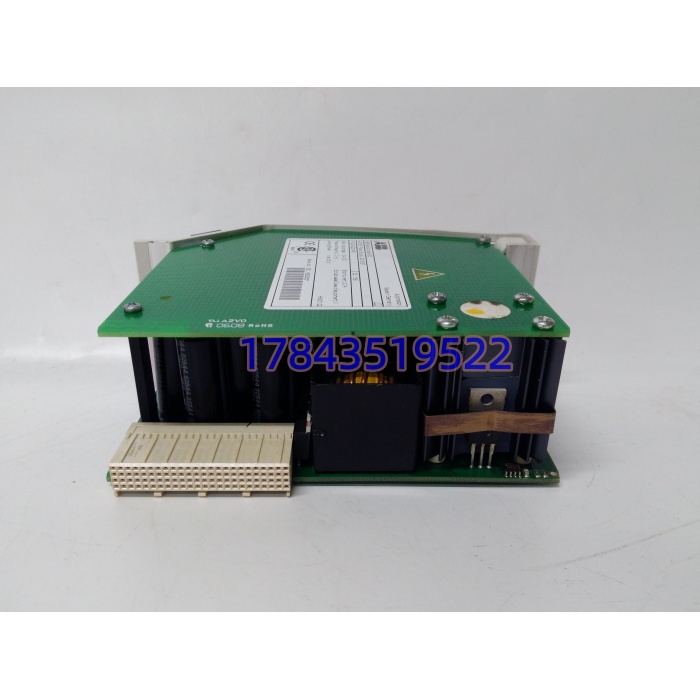

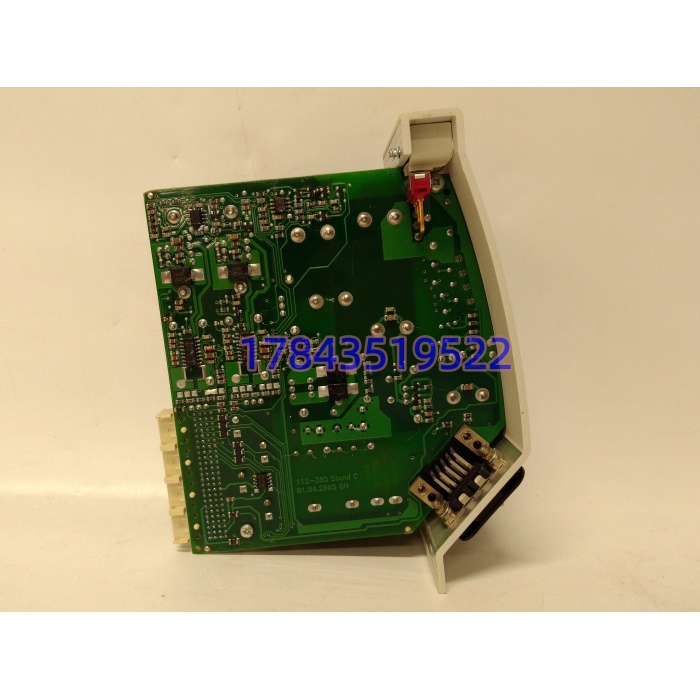

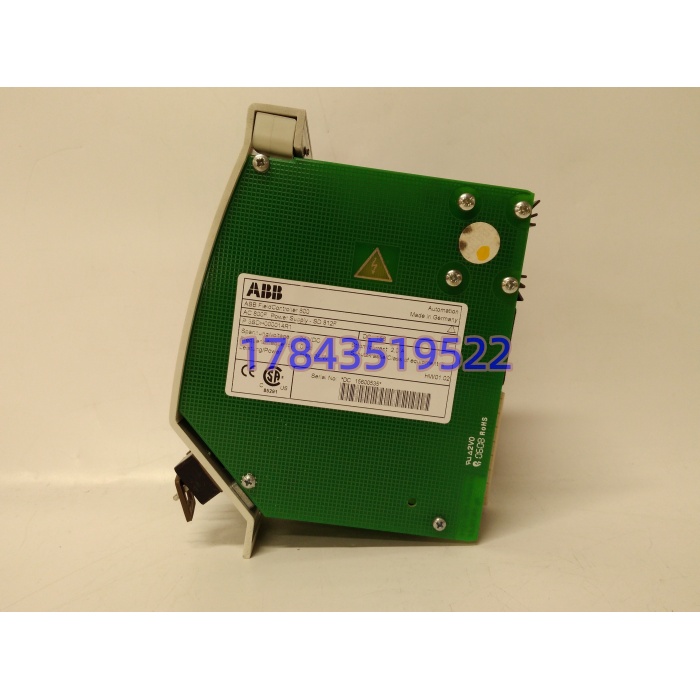

・型号：SD812F 3BDH000014R1・品牌：ABB・系列：Freelance AC800F
规格参数
| 参数项 | 参数值 |
|---|---|
| 硬件形态 | AC800F 机箱插装式电源模块 |
| 适配控制器 | PM802F、PM803F，软件版本要求 V7.1SP2a 及以上Moore Auto… |
| 输入规格 | 双路 DC24V 冗余输入 |
| 额定输出功率 | 35W |
| 告警输出 | 故障继电器干接点，用于上报告警至中控 |
| 状态指示 | 面板 LED，电源、故障、两路输入状态目视指示 |
| 保护功能 | 过流、短路、内部过热保护 |
| 工作温度 | 0℃ ~ +60℃，机柜内无凝露 |
| 存储温度 | -20℃ ~ +70℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 重量 | 约 0.46kgMoore Auto… |
| 生命周期 | 原厂已停产，无全新原厂现货，流通拆机、功能测试备件 |
| 静电要求 | 拆装必须佩戴防静电手环，内部 DC‑DC 器件对静电敏感 |
产品介绍
SD812F 是 Freelance AC800F 控制器专用插装冗余电源，给 CPU 主板、机箱背板、本地 I/O 回路提供工作电源，支持两路外部 24V 同时接入，单路掉电不影响系统运行，故障继电器可以把电源异常信号送到 DCS 操作画面。不能脱离 AC800F 机箱单独上电。
坦白讲，现场高发故障集中在内部 DC‑DC 变换器件老化、输入回路保险熔断、板载电解电容鼓包。故障现象多为控制器随机重启、面板 Fault 灯点亮，CPU 本身无硬件报错。不可以拿其他系列电源直接替换，机箱背板引脚定义不兼容。很多化工、水处理 Freelance 老系统整体改造工程量大，会储备经过整机测试的拆机备件。
应用场景与行业案例
痛点切入：我在现场遇到过，一路 24V 外部电源跳闸，SD812F 没有及时输出告警，控制器后期出现不定时重启。装置没有整套 DCS 改造预算，停机窗口很短，一旦控制器完全失电，全部调节回路、联锁会直接失效。
典型场景
- 化工 Freelance AC800F DCS 控制站，控制器机架供电，维持冗余电源架构不动。
- 市政大型水处理厂，老 ABB Freelance 系统，现场机柜条件有限，只做备件轮换。
- 造纸厂工艺控制系统，PM803F 控制器配套，不改动原有机箱硬件。
- 制药工厂存量装置，原厂不再供货全新电源模块，依靠备件维持连续生产。
真实案例：某化工溶剂回收装置，AC800F 控制器偶尔无征兆重启，中控没有明确硬件报警记录。排查两路外部 24V 供电、接地、机柜散热，没有找到问题。逐点排查后定位 SD812F 内部电容老化，负载波动时输出电压跌落，造成 CPU 复位。采购联机测试后的拆机备件，利用装置降负荷窗口断电更换电源模块；核对两路 24V 输入接线，模拟单路电源丢失做冗余切换试验，控制器不再出现重启，装置恢复连续运行。事后工程师感慨，电源类隐性故障排查耗时长，关键站电源建议备备件。
