描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 型号 | SCYC51020，58052582H |
| 功能定位 | 脉冲生成、触发控制、电网同步、PWM 处理 |
| 供电 | 24 V DC ±10%，防反接 / 过流保护 |
| 脉冲输出 | 多路隔离触发脉冲，适配晶闸管 / IGBT |
| 同步精度 | 微秒级，支持电网电压同步锁相 |
| 控制模式 | 相控触发、PWM 调制、频率 / 宽度可编程 |
| 工作温度 | -40℃ ~ +70℃（工业宽温） |
| 防护等级 | IP30（控制机柜安装） |
| 尺寸 | 标准 Eurocard（约 160×100×20mm） |
| 重量 | 约 0.4 kg |
| 通讯接口 | 适配 SCYC51040 总线板，支持现场总线 |
| 认证 | EMC 工业级认证，抗干扰强 |
产品深度介绍

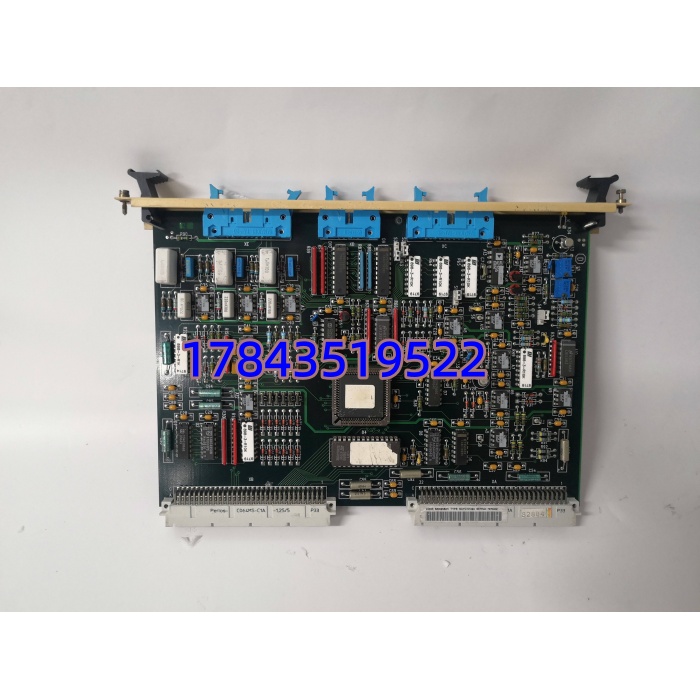

ABB SCYC51020 58052582H 是电力电子与传动控制领域的核心板卡，专门用于大功率电源、整流器、变频器、电机调速与电网同步控制。
板卡集成高精度脉冲发生器、同步锁相电路与隔离驱动输出，可精确控制晶闸管（SCR）、IGBT 等功率器件的导通时刻与脉宽，实现稳压、稳流、调速、软启动与功率因数校正。每路输出均带电气隔离，抗干扰能力强，适配强电磁干扰的工业现场。
支持在线编程与参数配置，可通过上位机或本地工具设置脉冲宽度、频率、触发角度与同步方式；具备故障自诊断与 LED 状态指示，便于快速定位故障通道或同步异常
典型应用场景
- 电力行业 – 高压整流 / 逆变用于电解、电镀、电化学工业的大功率整流器，控制晶闸管触发，稳定输出电压 / 电流。
- 冶金行业 – 轧机 / 电炉传动控制轧机主传动变频器、电弧炉电源，实现精准调速与功率控制，保障轧制精度与炉温稳定。
- 轨道交通 – 牵引变流器用于机车牵引变流器，控制 IGBT 触发，实现牵引 / 制动能量回收与平稳调速。
- 工业电源 – 高压 / 大电流源实验室 / 工业级高压电源、大电流源的核心控制，实现高精度输出与过流 / 过压保护。
核心卖点
- 高精度同步触发：微秒级同步精度，支持电网锁相，确保功率器件可靠导通。
- 宽温高可靠：-40℃~+70℃稳定运行，EMC 认证，适配恶劣工业环境。
- 多路隔离输出：每路独立隔离，抗干扰强，避免功率侧干扰串入控制系统。
- 可编程灵活配置：脉冲宽度、频率、触发角度可在线设置，适配不同功率器件与工况。
- 原装适配：直接替换同型号板卡，兼容 ABB Advant OCS/800xA 与传动系统。
替换与兼容
✅ 直接替换：SCYC51020（58052582H），硬件 / 固件 / 接口完全一致。⚠️ 兼容升级：SCYC51020（58052582/G），功能一致，兼容性更强，需确认固件版本。❌ 不兼容：非 SCYC5100 系列（如普通 DI/DO 卡），功能与接口完全不同。
质量控制要点
- 核验原厂序列号与标签，电路板无维修、无飞线、无烧蚀。
- 上机测试：脉冲输出精度、同步锁相、隔离耐压、负载稳定性。
- 老化测试：70℃满载运行 24 小时，无漂移、无过热、无异常触发。
- 绝缘测试：I/O 与背板隔离≥500V AC/1 分钟，确保安全隔离。
常见故障与避坑
- 不同步 / 触发紊乱：多为同步信号接线错误或接地不良，建议检查同步电压采样与单点接地。
- 无脉冲输出：检查背板插座氧化 / 针脚变形、保险熔断或驱动芯片损坏，清洁后重新插拔。
- 干扰导致误触发：动力线与信号线分开布线，每路输出加装 RC 滤波器，增强抗干扰。
