描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 适配电压等级 | 中压 / 高压电网，最高 765 kV |
| 监测对象 | 氧化锌避雷器（瓷套 / GIS 型） |
| 泄漏电流测量 | 总泄漏电流，精度 ±1%，谐波滤波 |
| 浪涌检测范围 | 最大 100 kA，分 3 类记录（0.1–1 kA、1–10 kA、10–100 kA） |
| 事件存储容量 | 最多 2000 条，带时间戳 |
| 通信协议 | Modbus RTU、IEC 61850（可选） |
| 辅助电源 | 100–240 V AC / 48–250 V DC |
| 功耗 | ＜5 W |
| 工作温度 | -40°C ~ +85°C |
| 防护等级 | 显示单元 IP65（户外可用） |
| 尺寸 / 重量 | 200×150×100 mm / 约 2 kg |
| 认证 | IEC 60099-5、CE、UL |
产品深度介绍

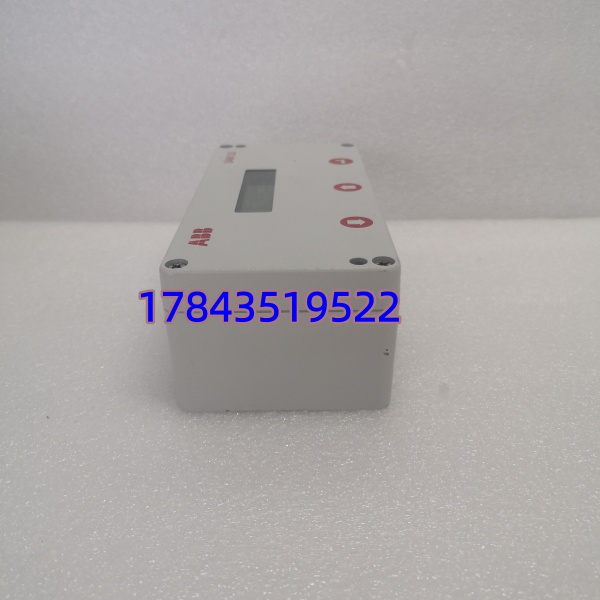

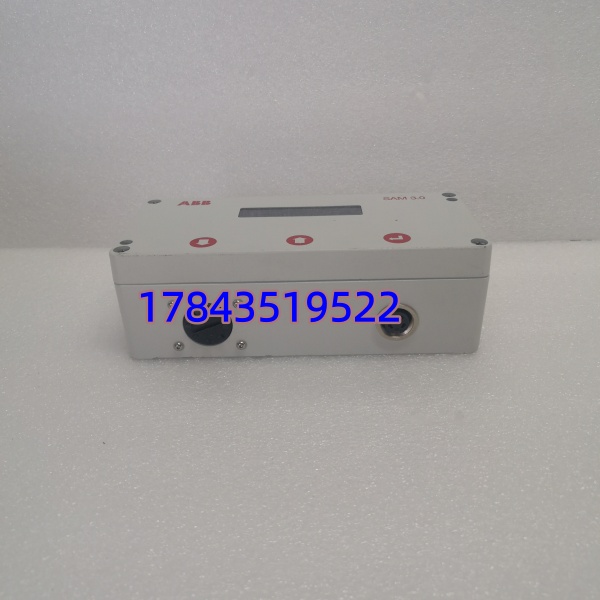

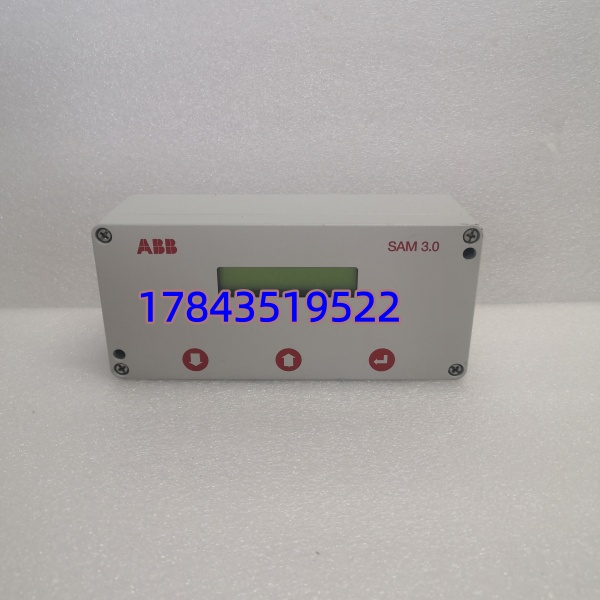

ABB SAM3.0 是 ABB 电网保护产品线中的避雷器在线监测装置，用于中高压电网氧化锌避雷器的健康状态实时监测。它采用分体式设计，由电流传感器（电缆最长 10 m）与显示单元组成，可分离安装，适配 GIS 柜、架空线路等狭小或户外场景。
该装置核心优势在于精准的泄漏电流分析与浪涌事件智能分类，能区分雷击与操作过电压，识别避雷器早期老化，避免故障扩大引发停电。支持接入 MicroSCADA Pro 等平台，实现远程集中管理，是智能变电站与电网数字化改造的常用设备。
应用场景与行业案例
工程痛点
中高压电网避雷器长期承受电压与环境应力，易老化失效，传统定期停电检修效率低、风险高；故障后才发现，易导致线路跳闸、设备损坏，造成较大经济损失。
典型应用场景
- 电力行业 – 高压变电站：110–765 kV 主变、线路避雷器监测，实时跟踪老化趋势，预警故障。
- 智能变电站 – 数字化改造：替代传统机械计数器，提供数字化数据，接入站级 SCADA 系统，实现无人值守。
- 新能源 – 风电场 / 光伏电站：升压站 35–220 kV 避雷器监测，耐受户外恶劣环境，保障并网稳定。
- 工业 – 冶金 / 化工企业：内部 35–110 kV 配电系统避雷器监测，避免生产中断。
真实案例
某省级电网 220 kV 变电站原用传统避雷器计数器，无法监测泄漏电流，曾因避雷器老化击穿导致线路跳闸，损失超百万元。2024 年改造更换为 SAM3.0：
- 实时监测泄漏电流，提前发现 3 相避雷器不平衡老化，及时更换
- 浪涌事件分类记录，区分雷击与操作过电压，优化运维策略
- 远程数据接入调度平台，减少现场巡检频次 50%改造后一年无避雷器相关故障，供电可靠性显著提升。
质量检测流程
- 入库验收：核对原厂装箱单、序列号；检查外观无破损、无进水；配齐合格证、说明书。
- 上机测试：ABB 专用测试平台通电自检；测试 Modbus/IEC 61850 通信；模拟泄漏电流与浪涌信号，验证测量精度与事件分类准确性；连续 24 小时负载测试，记录温升。
- 电气检测：500V 摇表测绝缘电阻＞10 MΩ；接地连续性测试；耐压测试符合 IEC 60099-5 标准。
- 固件验证：读取固件版本（V1.2.0）；备份配置参数与通信设置。
- 包装出库：防静电袋密封，气泡膜 + 纸箱；贴 QC 合格标签；可提供测试报告、校准证书。
