描述
产品详情
・型号：SA811F 3BDH000013R1・品牌：ABB・系列：Freelance AC800F
规格参数
| 参数项目 | 具体规格 |
|---|---|
| 订货代码 | SA811F / 3BDH000013R1 |
| 输入规格 | 85～264 VAC，47～63Hz（自适应 115/230V 电网） |
| 背板输出 | 3.3VDC ±3% / 6.5A；5.0VDC ±3% / 5.5A |
| 额定总功率 | 35 W |
| 适配 CPU | PM803F（不推荐直接用于 PM802F） |
| 安装形式 | AC800F 机架卡槽直插 |
| 功能特性 | 过压、过载、短路自动保护；支持 1+1 冗余并联 |
| 面板配置 | 电源状态 LED、诊断串口 |
| 防护等级 | IP20，控制柜内安装 |
| 工作温度 | -20 ℃ ~ +70 ℃ |
| 净重 | 约 0.46 kg |
| 配套软件 | Control Builder F (CBF) |
| 生命周期 | 持续供货，存量 Freelance 项目备件需求稳定 |
| 同类区分 | SA801F 功率偏小；SD812F 为 24VDC 直流输入版本 |
产品介绍

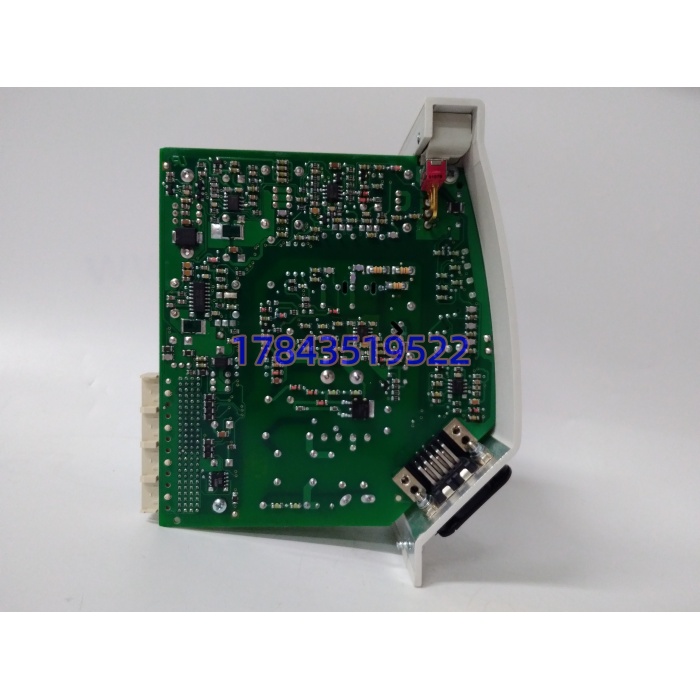

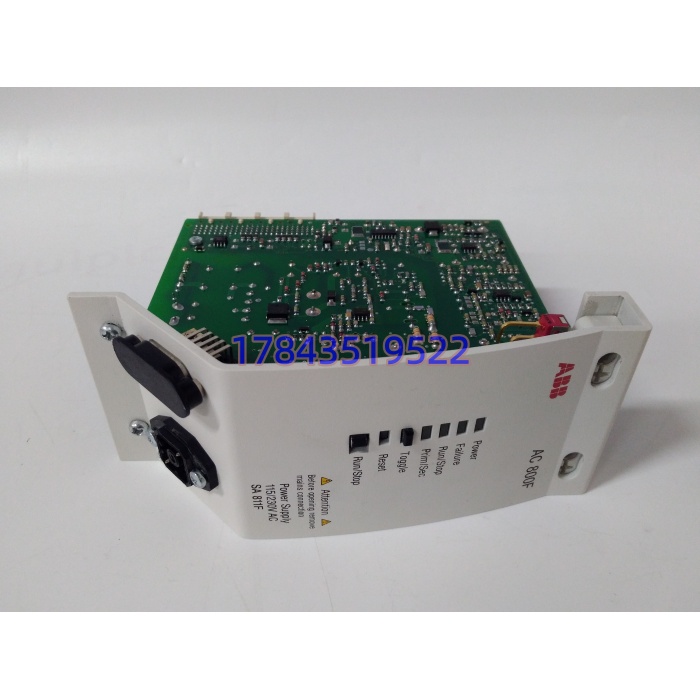

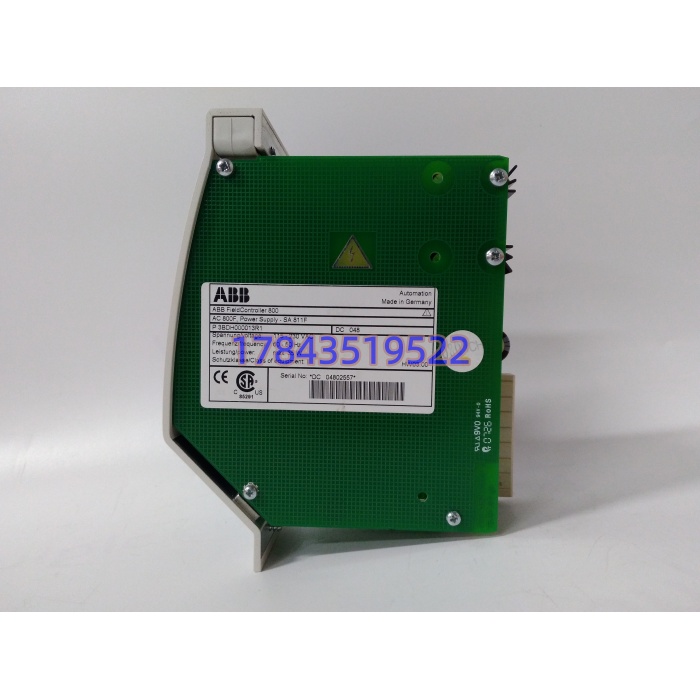

ABB SA811F 3BDH000013R1 是 Freelance AC800F 平台交流输入专用机架电源，区别于普通外部开关电源，它专门为控制器背板总线供电，将交流电转换成 CPU、通讯卡、本地 I/O 所需 3.3V/5V 内核电压。坦白讲，选型最容易踩坑：SA811F 功率更大，标配用于 PM803F 控制器；老款 PM802F 标准配置为 SA801F。同时不要和 SD812F 混淆，SD 系列是 24VDC 外部供电型号，输入接口完全不同，不能直接互换。模块支持热插拔，冗余架构下单台电源故障不会造成控制器停机，是化工、电厂连续工艺系统常用方案。
应用场景与行业案例
痛点切入：机架电源故障直接导致整套控制器失电，工艺控制、联锁全部失效；新旧电源型号混用出现功率不足、频繁重启；冗余电源不同步造成背板电压波动。典型场景
- 化工精细反应装置：AC800F Freelance 系统，配套 PM803F 控制器，实现连续反应回路闭环控制。
- 垃圾焚烧发电站：锅炉、烟气净化 DCS 机架供电，冗余电源提升系统连续运行能力。
- 水处理大型污水厂：全厂 Freelance 集散控制系统核心控制器供电。
- 造纸生产线传动控制：依托 AC800F 稳定供电保障全线速度同步逻辑不间断。
真实案例：之前服务华东某化工园区精馏装置，AC800F 机架单台 SA811F 电源老化，负载升高后随机掉电，装置被迫降负荷。现场一开始误用 SA801F 临时替换，上电出现控制器频繁重启，功率余量不足。采购正品 SA811F 备件，核对 CBF 系统硬件清单，冗余电源并联调试后投运。更换完成后连续运行 12 个月，无失电、重启故障。实话实说，备件到货务必核对型号，不要仅凭外观替换。
