描述
产品详情
・型号：REF615C‑D，订货码 HCFCACABANB2BAN1XD・品牌：ABB・系列：Relion 615 系列
规格参数

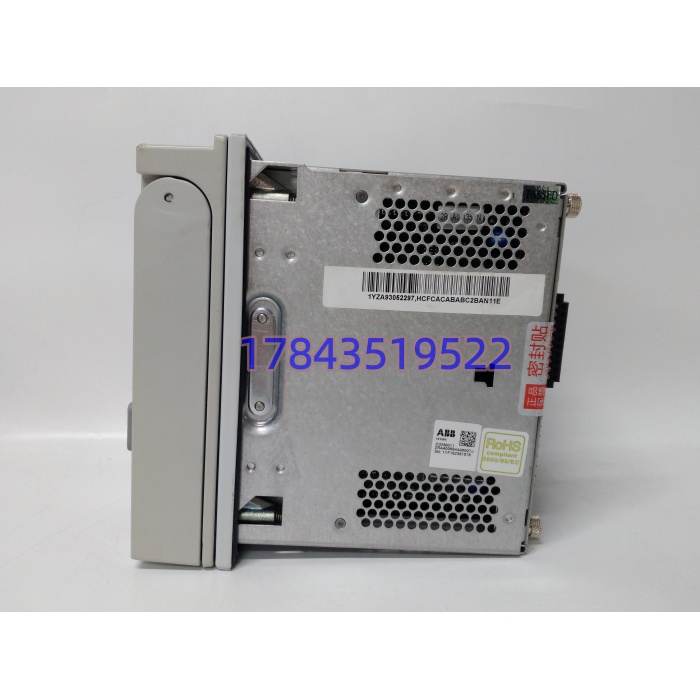

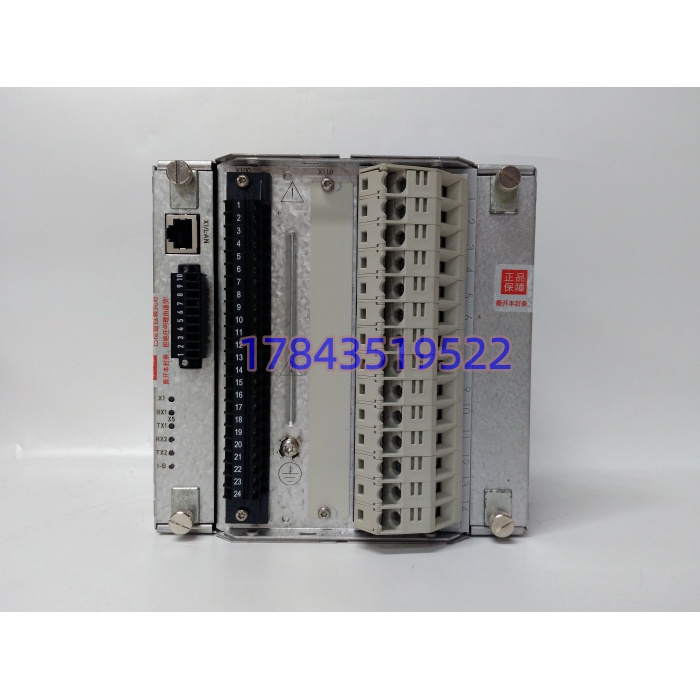

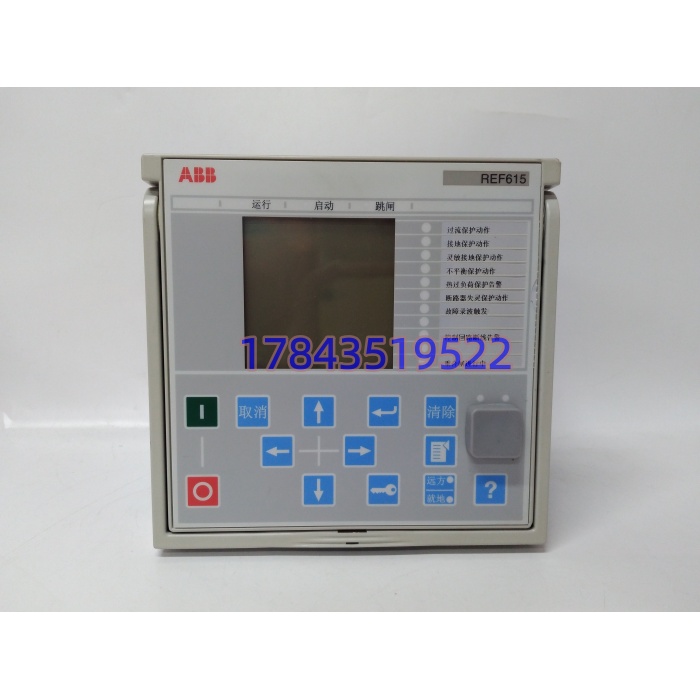

- 硬件形态：抽出式单元，面板带液晶人机界面，后部背板端子接口
- 额定频率：50/60Hz
- 辅助电源：110‑250V AC/DC
- 交流输入：CT 二次 5A/1A，PT 二次 100V
- 数字输入输出：DI、DO 数量取决于订货编码 HCFCACABANB2BAN1XD 的配置
- 通讯：以太网 IEC61850，支持 Modbus，具体以硬件配置为准
- 保护功能：过流、零序接地、断路器失灵、弧光检测、自动重合闸（视配置）eero
- 工具软件：PCM600 完成定值整定、故障读取、固件升级
- 工作温度：‑25℃ ~ +70℃，柜内安装
- 存储温度：‑40℃ ~ +85℃
- 功耗：10‑15W，随实际配置变化
- 原产地：以实物铭牌为准
- 生命周期：REF615C‑D 已进入产品生命周期后期，原厂可提供替换选型；市面流通拆机、翻新备件
- 选型提示：订货编码 HCFCACABANB2BAN1XD 定义硬件接口、保护包、通讯、涂层；不同后缀编码硬件功能存在差异，不可直接混用。
产品介绍
REF615C‑D 是 Relion615 系列馈线保护测控装置，用于工业与公用配网中压开关柜。采集电流、电压模拟量，执行各类馈线保护逻辑，输出跳闸、合闸指令，同时完成测量、事件记录、故障录波，通过通讯上送后台监控系统ABB Group。
坦白讲，大量工厂、变电站还在运行该型号综保。直接整批更换新一代 IED，需要重新梳理定值、改接线、对点调试，停电时间很难协调。我在现场遇到常见故障：电源回路老化、网口受浪涌损坏、面板人机接口失效；订货编码不一致，会出现保护功能缺失、端子点位对不上。
应用场景与行业案例
痛点切入：该装置承担馈线主保护，一旦装置异常，对应中压回路失去保护，只能退出运行或者临时启用后备保护，必须尽快消缺。柜内高温、二次侧浪涌、长期振动造成端子松动，是主要损坏诱因。
典型场景
- 工矿企业：工厂 10kV 开关柜，电缆馈线保护、断路器测控。
- 公用变电站：配网开闭所，架空 / 电缆馈线保护与自动重合闸。
- 化工石化：厂区中压配电室，母线馈线、厂用电回路故障保护。
真实案例：我在现场碰到某化工厂 10kV 配电室，REF615C‑D 装置电源回路老化，随机重启，保护功能时好时坏，该段馈线只能转冷备用。现场找不到完全一致 HCFCACABANB2BAN1XD 配置的备件，调货 11 天才拿到同订货编码整机。停电间隔完成装置更换，导入原有保护定值，逐点核对 DI/DO，模拟短路做保护传动试验，馈线保护恢复可用。事后维护班组将该型号加入 MRO 清单，年度检修核对综保电源工况。
