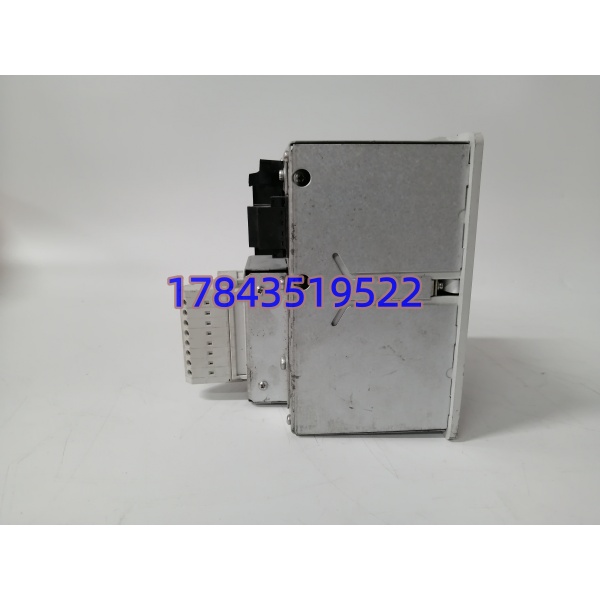

ABB REF601 CE446BB1NH | Relion605 中压馈线保护测控装置

描述

关键技术规格

产品深度介绍

从成套项目全生命周期成本维度评估，ABB REF601 CE446BB1NH 是基础配网项目控本选型主力机型，广泛用于市政开闭所、工业园区配电室、小型变电站 10kV 进出线回路。对比简化版 REJ601 纯保护继电器，本型号集成断路器操作控制、电气量测量、故障录波三大附加功能，成套柜无需额外配置多功能表，单台柜体元器件采购成本下降约 18%；宽幅 24~240V 交直流供电设计，交流操作、直流操作开关柜可标准化统一备货，减少备件库存种类。CE446BB1NH 编码取消内置 RS485 通讯电路，适合无远程监控、仅就地巡检的低成本项目；如需接入 SCADA 后台，仅需加装 CIM601 扩展模块，无需更换整机。硬性选型限制：硬件无方向接地故障判别逻辑，多电源环网联络回路投入后易发生越级跳闸，该类场景必须升级 REF615；本机仅兼容传统电磁式 CT，罗氏线圈传感方案需选用对应定制编码机型。项目采购前期必须核对两点：配电室是否需要远程 SCADA 通讯、出线是否为环网联络回路，规避错采造成成套柜二次改造、工期延误

兼容性与替代选型清单

1. REF601 CE446BB1NH → REF601 CE446BB1BH：⚠️需适配调整，硬件 IO、电源完全一致，BH 后缀自带 RS485 通讯，原有无通讯柜体更换无需改接线，仅增加通讯配线
2. REF601 CE446BB1NH → REF615：❌不能直接替换，REF615 支持方向接地、IEC61850，背板端子定义不同，需重新开孔、改二次回路，成本大幅上升
3. REJ601（纯过流保护）→ REF601 CE446BB1NH：✅直接升级替换，REJ601 无断路器控制回路，更换后可新增分合闸就地 / 远方控制逻辑，二次线小幅增补⚠️ 选型误区提醒：同 REF601 系列仅末尾 NH/BH 区分有无通讯，外观、开孔尺寸完全一致，采购前确认项目是否需要后台远传，漏购通讯模块会造成成套柜二次返工。

快速决策结论

1. 单电源辐射出线、小型开闭所基础保护改造，优先选用 CE446BB1NH 现货
2. 项目规划 SCADA 远程监控，采购时同步选配 CIM601 通讯扩展卡
3. 环网、双电源联络回路，不建议采购本型号，选用带方向保护的 REF615
4. 所有现货综保全部模拟短路、过载故障整机测试，下单可提供完整通电视频
5. 全新原装统一质保 12 个月，过电压、静电非人为损坏免费换新

通用入库质检信任背书流程入库溯源核验

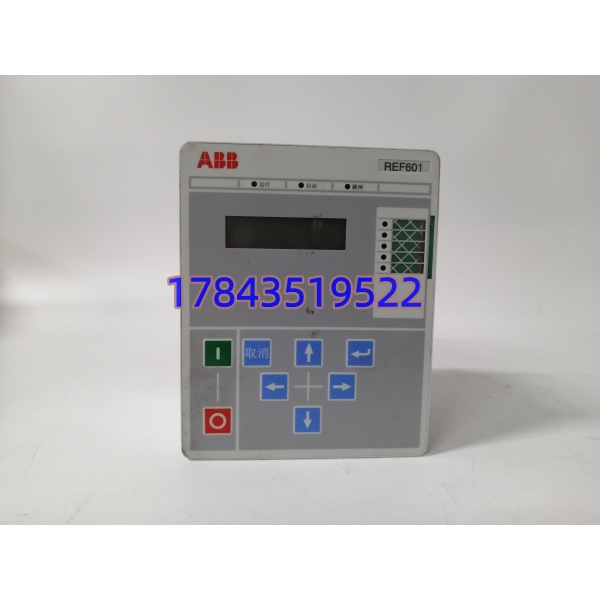

1. 核对原厂外包装序列号、装置侧面完整订货编码 ，台账录入留存；检查面板液晶无划痕、按键回弹正常、后部端子无氧化锈蚀，清点配套安装卡扣、出厂合格证、中文操作手册。
2. 整机模拟工况通电测试使用标准 CT 信号源搭建 10kV 出线模拟测试台，装置连续 24 小时带电运行；模拟过载、相间短路、接地故障校验三段保护动作逻辑，核对 DI/DO 开关量通断、中文面板显示文字正常；Fluke 115C 万用表全程监测 24~240V 宽幅供电稳定性。
3. 电气绝缘耐压检测2kV 耐压仪执行交流输入、电源、开出回路隔离耐压测试，500V 摇表复测绝缘阻值，无击穿、漏电方可入库。

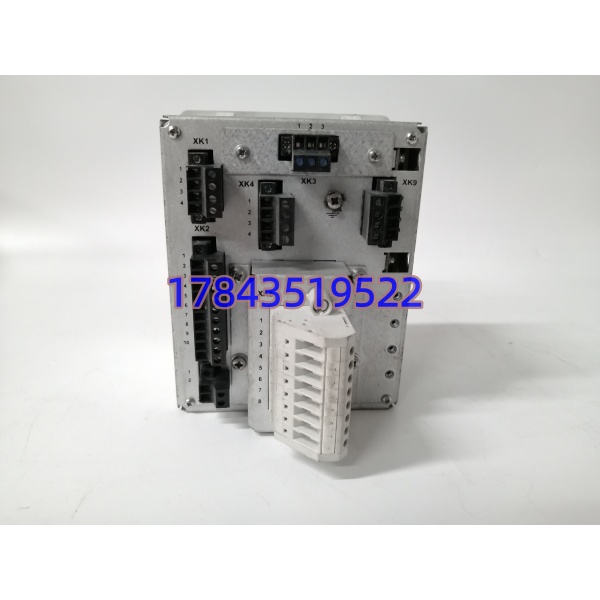

4. 硬件信息存档记录记录装置机身序列号，拍摄后部 IO 端子、CT 短路滑块微距照片归档，发货同步附带完整纸质整机测试报告。
5. 出库防静电防护打包独立真空防静电袋密封装置主体，多层加厚气泡膜缓冲，装入定制工业瓦楞纸箱，粘贴 QC Pass 防撕毁质检标签；支持客户发货前完整通电、保护逻辑模拟测试视频远程核验。
