描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | REF542PLUS，物料前缀 1VCF75xxxx |
| 适用电压等级 | 3 kV ~ 36 kV 中压配电系统 |
| 额定频率 | 50 Hz / 60 Hz 可软件切换 |
| 控制供电 | 85~265 V AC/DC 宽幅通用电源 |
| 核心保护类型 | 过流、接地故障、过欠压、电机堵转、热过载、同步检同期、距离保护 |
| 数字 I/O 配置 | 标配 14 路开关量输入，8 路继电器输出，可选 4 路 4~20mA 模拟输出 |
| 通讯接口 | 双以太网、RS485 光纤 / 电口、IRIG-B 对时光口、SPA 总线 |
| 支持通讯协议 | IEC 61850、IEC 60870-5-103、Modbus RTU/TCP、DNP3.0 |
| 组态软件 | PCM600 保护管理工具 |
| 工作温度区间 | -25 ℃ ~ +70 ℃ |
| 存储运输温度 | -40 ℃ ~ +85 ℃ |
| 防护等级 | IP20（柜内安装） |
| 安装尺寸 | 264 mm × 216 mm × 72 mm，标准开关柜嵌入式安装 |
| 整机重量 | 约 0.95 kg |
产品深度介绍

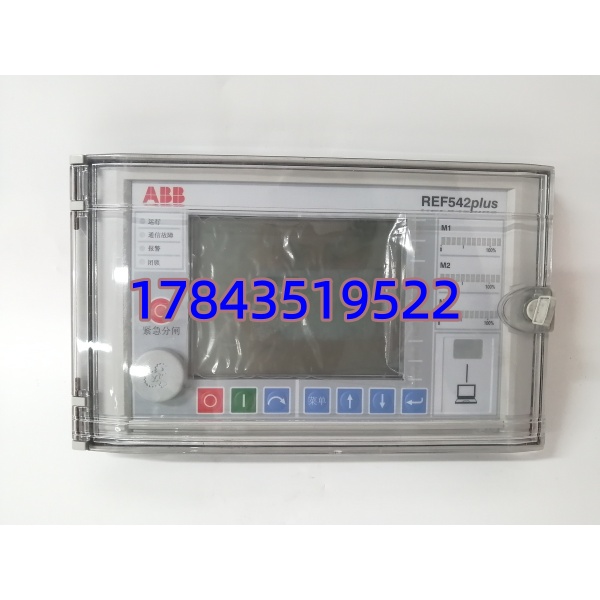

ABB REF542PLUS 是 ABB 早年主流一体化中压保护测控装置，集成 DSP 独立保护运算、开关联锁控制、电能测量、故障录波、事件顺序记录全套功能，单台设备即可替代多台分离式电磁继电器与测控模块，大幅精简开关柜二次回路布线。硬件采用三处理器隔离架构，保护运算、开关逻辑、通讯任务互不抢占资源，故障跳闸响应速度稳定；内置 FUPLA 图形化可编程逻辑，可自定义进线备自投、电机联锁、电容器投切等自动化逻辑，无需额外增加 PLC 设备。兼容 AIS 空气柜、GIS 充气柜、环网柜，支持中性点不接地、小电阻接地、消弧线圈多种配网接地方式；自带液晶本地操作面板，可就地查看电流电压、修改保护定值、分合断路器，同时通过光纤以太网接入变电站后台 SCADA 系统实现远程监控。该型号原厂已停止生产，存量装置多用于老旧电厂、工业园区配网改造替换。
应用场景与行业案例
工程痛点
REF542PLUS 装置故障后，对应开关柜失去故障保护、远程分合闸与数据上传功能，线路短路、电机过载无法自动跳闸，只能人工现场监护操作。原厂早已停产无全新期货，仅少量翻新件交期长达 2 个月，长期无保护运行存在设备烧毁、线路短路起火风险。
典型应用场景
- 城市配电网 – 环网柜、开闭所馈线保护放射网、环网线路过流、接地故障快速切除，实现配网故障隔离与非故障区段恢复供电。
- 火力 / 燃气电厂 – 厂用电中压开关柜厂变、引风机、循环水泵电机综合保护，备自投逻辑、机组同期合闸监测。
- 煤化工、炼化厂区 – 工艺中压电机、变压器保护压缩机、反应釜配套电机堵转、热过载、逆功率保护，故障录波便于事后故障分析。
- 光伏 / 风电升压站 – 箱变低压侧、集电线路保护适配新能源频繁波动负荷，具备谐波监测、低电压穿越配套保护逻辑。
- 地铁、医院、数据中心 – 重要负荷中压配电柜双电源进线自动切换，电压暂降监测，保障一级负荷不间断供电。
真实案例
南方某化工园区 10kV 进线 REF542PLUS 综保整机报错，后台无任何遥测遥信数据，线路短路只能依靠上级开关跳闸，扩大停电范围。联系 ABB 原厂确认该型号停产，海外翻新件到货需 68 天，园区多条生产线随时面临无保护运行风险。我方仓库存全新原装 REF542PLUS 现货，入库完成 72 小时电网故障仿真拷机，当日安排发货，3 天送达现场。运维人员导出原有定值直接下装新装置，一次核对完成电流电压采样、联锁逻辑、通讯参数，开关柜保护与远程监控全部恢复正常。
核心卖点与差异化
- 一机多用途，馈线、电机、变压器、母联保护程序可软件切换，单种备件可覆盖站内绝大多数中压柜替换需求，降低备件储备种类。
- 内置完整故障录波与 SOE 事件顺序记录，毫秒级时标，搭配 IRIG-B 光口 GPS 对时，满足电力行业故障溯源、安监审计要求。
- 支持光纤通讯，规避厂区变频器、大功率电机电磁干扰，通讯断线不会中断本地保护跳闸逻辑。
- 入库全套电力级仿真检测，完整模拟短路、过载、失压工况测试，附带纸质检测报告，提供 12 个月硬件质保。

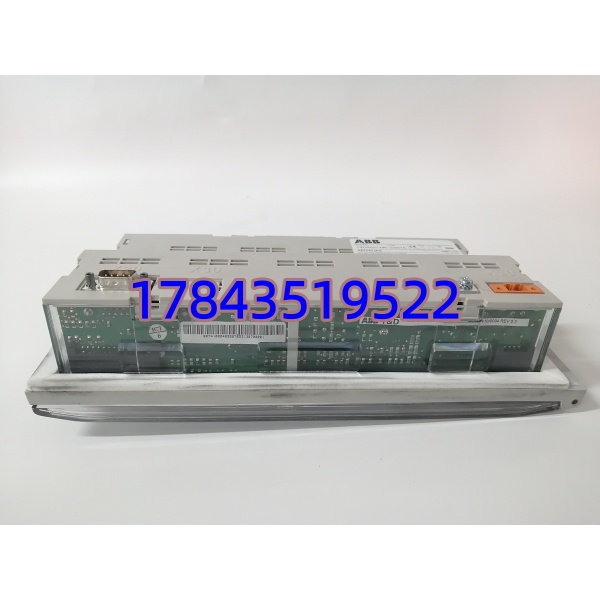

- 现货当日可出库，对比海外翻新件两个月交期，消除开关柜无保护运行安全空档；可提供整机正反面、面板操作界面实拍核验原装成色。
