描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料编号 | PU515A 3BSE032401R1 |
| 产品类型 | RTA 实时加速 PCI 板卡 |
| 适配控制器 | AC800M 全系列 CPU（PM864/PM866/PM867 等）、800xA 上位服务器 |
| 处理器主频 | 25 MHz 专用实时处理芯 |
| 板载内存 | 16 MB 工业级 RAM |
| 通讯通道 | 双通道独立 MB300 工业总线（冗余链路） |
| 总线规格 | 32 位 33MHz PCI，兼容 PCI-X 插槽 |
| 供电兼容 | 3.3 VDC / 5 VDC 双电压自适应 |
| 整机功耗 | ≤6 W |
| 长期工作温度 | 0 ℃ ~ +55 ℃ |
| 短时耐受温度 | -20 ℃ ~ +60 ℃ |
| 存储运输温度 | -25 ℃ ~ +85 ℃ |
| 面板标识 | 总线通讯 LED、运行状态指示灯 |
| 防护等级 | IP20（机柜 / 工控机内部使用） |
| 整机尺寸 | 330 mm × 127 mm × 51 mm |
| 整机重量 | 约 0.30 kg |
产品深度介绍

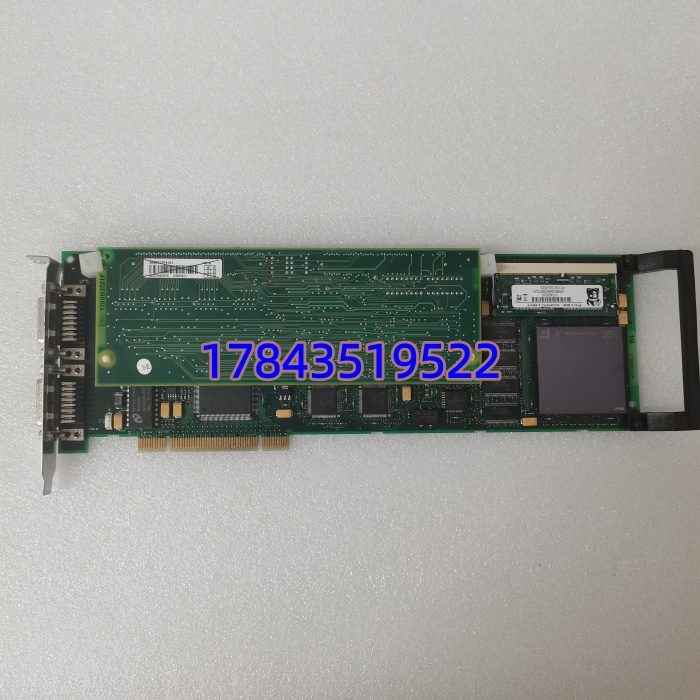

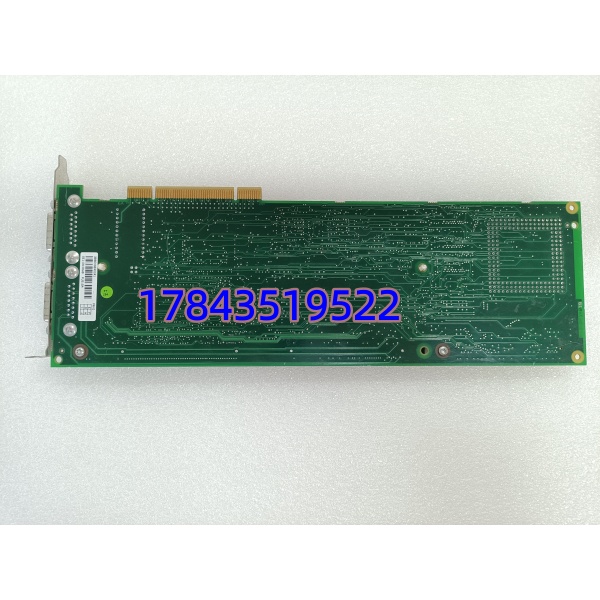

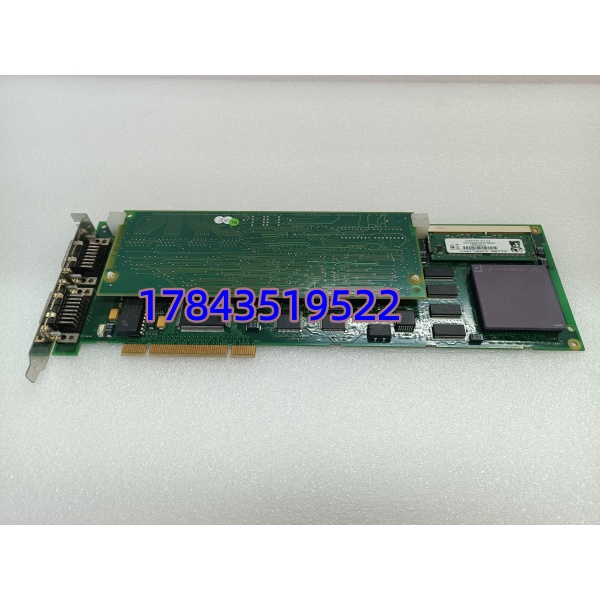

ABB PU515A（3BSE032401R1）是配套 AC800M DCS 平台的专用 PCI 实时加速卡，主要安装在控制器主机或 800xA 操作服务器 PCI 插槽内。板卡搭载独立实时运算核心，把复杂 PID 批量运算、高速逻辑联锁、海量现场数据预处理等任务从主 CPU 剥离，大幅降低主控负载，缩短控制周期，提升整套系统响应速度。双路 MB300 总线支持冗余通讯，实现控制器与远程 I/O 站、第三方子系统高速数据交互，抗干扰能力适配化工、电厂强电磁环境。板卡出厂完成底层固件固化，插入匹配 PCI 槽位后 Control Builder 软件自动识别，无需额外复杂组态，老旧控制系统性能升级、故障备件替换可直接对位安装，缩短停机调试时长。
入库质检流程
1. 入库外观溯源核验
核对板卡主型号 PU515A 与完整物料 3BSE032401R1，查验 PCB 无维修补焊痕迹、无氧化黄变；原厂防静电袋、出厂标识完整未拆封；清点 MB300 接口、PCI 金手指无变形缺针。使用 Fluke 115 万用表检测板卡供电回路，排查短路缺陷。
2.AC800M 工控机 PCI 仿真上机全功能拷机
搭建完整 AC800M 控制器测试平台，双通道 MB300 挂载模拟 I/O 负载连续 24 小时满载运算拷机；全程记录总线运行指示灯状态，模拟单通道断线验证冗余切换逻辑，测试全程留存照片视频可按需发给客户核验。
3. 电气安全参数检测
500V 摇表执行板卡绝缘电阻测试，阻值大于 10MΩ 判定合格；PCI 金手指、MB300 通讯端子接地连续性校验；双通道总线传输精度多点复测，杜绝信号衰减缺陷。
4. 固件与驱动配置备份存档
读取板卡出厂内置实时运算固件版本，拍照记录无跳线默认状态；导出 Control Builder 硬件识别模板归档，同步登记完整物料号、检测日期存档。
5. 终检封装出库
质检员签字登记序列号，板卡真空封装原厂防静电袋，外层加厚气泡膜缓冲防护，贴附 QC 合格质检标签，附带全套纸质检测记录随货发出。
