描述
关键技术规格
| 参数项目 | 参数数值 |
|---|---|

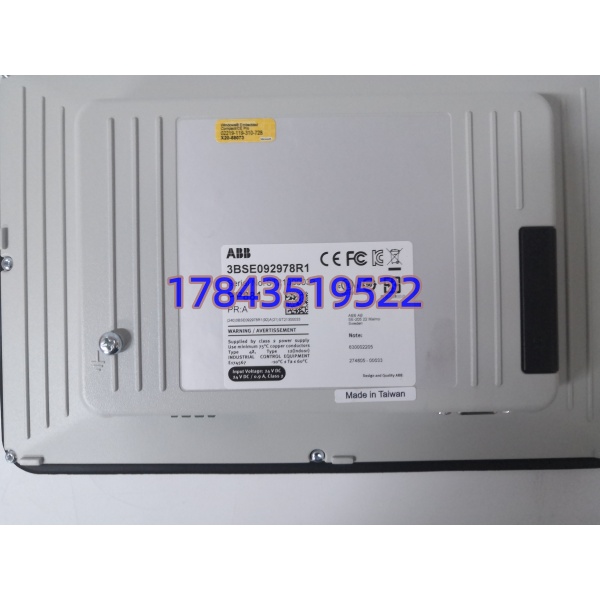

| 完整物料号 | PP881 / 3BSE092978R1 |
| 屏幕规格 | 10.1 英寸 TFT，16:9 宽屏，分辨率 1024×600 |
| 触控类型 | 工业电阻式触摸屏，支持手套操作 |
| 屏幕亮度 | 500 cd/m²，背光多级可调 |
| 机身材质 | 压铸铝合金粉末喷涂外壳 |
| 防护等级 | 前面板 IP65/NEMA4X，背部接口 IP20 |
| 供电规格 | 24 V DC（允许范围 18~32 VDC） |
| 整机功耗 | 约 25 W |

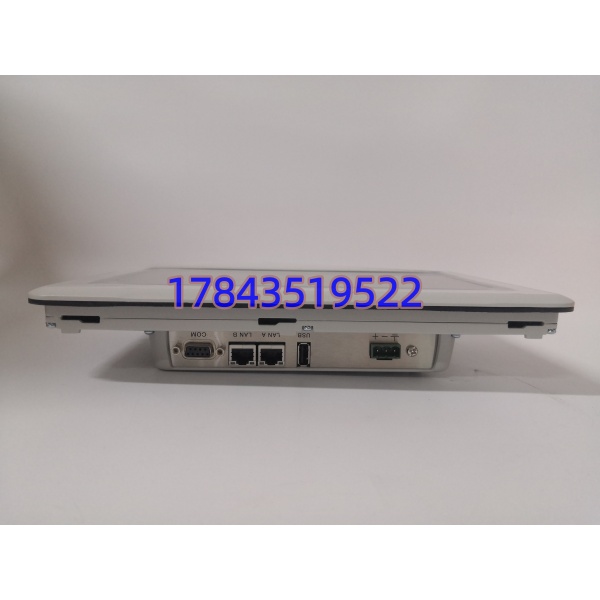

| 通讯接口 | 2 路屏蔽 RJ45 以太网；2×USB2.0；RS232；RS422/485 |
| 内置存储 | 1GB 本地闪存，支持 SD 卡程序备份导出 |
| 实时时钟 | 内置 RTC 时钟，断电保持时间≥1 年 |
| 组态软件 | Panel Builder 800 V6.2 及以上版本 |
| 兼容系统 | ABB 800xA、AC800M、Freelance、Symphony Plus |
| 支持协议 | MMS、Modbus TCP/RTU、Profinet、EtherNet/IP 等 60 余种驱动 |
| 安装开孔 | 适配 PP877 开孔，需选配 RX800 转接板 |
| 整机尺寸 | 292 mm × 194 mm × 52 mm（宽 × 高 × 深） |
| 工作温度 | -10 ℃ ~ +60 ℃ |
| 存储温度 | -40 ℃ ~ +85 ℃ |
| 合规认证 | CE、UL、DNV 船级认证、RoHS |
产品深度介绍

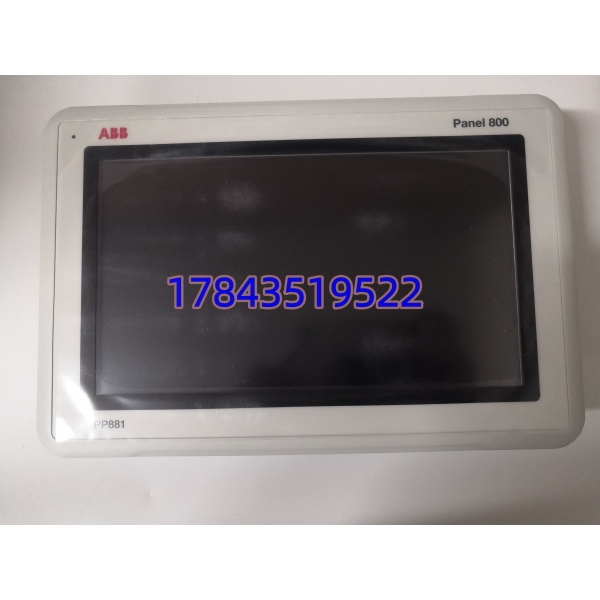

PP881（3BSE092978R1）是 ABB Panel800 系列标准型 10.1 寸工业 HMI，专门配套 800xA、AC800M 分布式控制系统使用，同时兼容第三方主流 PLC、驱动设备。面板采用电阻触控方案，粉尘、油污、潮湿工况下仍可稳定操作，压铸铝机身抗震动、耐腐蚀，适配车间就地控制柜安装场景。
双以太网接口支持冗余组网，可同时对接 DCS 控制网与上层 SCADA；自带多路串口、USB 外设接口，方便 U 盘程序拷贝、外接打印机、扫码设备。内置完整工艺图库、报警管理、历史趋势、配方存储功能，支持多语言界面切换。作为 PP877 换代型号，硬件性能提升明显，存量老系统替换仅需加装转接板即可沿用原有柜体开孔，无需改造控制柜钣金。
应用场景与行业案例
工程痛点大量电厂、化工存量项目仍在使用 PP877 老款操作屏，原厂逐步停产，海外订货周期 7~12 周。触摸屏背光老化、触控失灵、网口损坏后，现场操作人员无法就地启停设备、查看实时工艺曲线，只能往返中控室，应急处置效率大幅降低；常备 PP881 现货可快速完成升级替换，恢复就地操作功能。
典型应用场景
- 石油化工装置 – 反应釜、精馏塔就地操作站配套 AC800M 控制器，就地调节温度、压力回路，超限自动弹出声光报警，支持本地历史曲线调取。
- 火电 / 生物质电厂 – 锅炉辅机、水处理控制柜耐受电厂粉尘、水汽环境，双网口冗余通讯避免单网断线失去就地监控权限，兼容 FSSS 炉膛安全系统。
- 水处理厂 – 曝气、加药、污泥脱水就地柜多协议同时对接水质分析仪、变频水泵，支持定时报表导出至 U 盘，简化运维数据记录工作。
- 造纸制浆行业 – 烘缸、压榨辊道现场操作终端车间高温高湿、纸絮粉尘多，电阻触控支持戴劳保手套操作，稳定采集车速、张力参数。
- 船舶海上平台 – 机舱辅机监控面板拥有 DNV 船级认证，宽温工作区间适配海上温差波动，抗船体震动干扰。
真实工程案例去年下半年，华北某煤化工合成车间 4 台 PP877 触摸屏陆续出现背光黑屏，现场无法操作调节阀，所有调节操作只能前往中控，遇到工艺波动处置滞后。原厂反馈 PP877 已停产，替代款 PP881 海外到货周期 9 周，装置无法长期依靠中控远程操作。采购调取全新 PP881 现货，配套 RX800 转接板直接装入原有柜体，导入原有 Panel Builder 画面程序，双网口配置冗余控制网络，更换完成后就地监控、报警、趋势功能全部恢复。项目后期采购 2 块 PP881 作为车间备用操作屏，规避老旧 HMI 停产缺货停机风险。
