描述
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整物料号 | PP875 3BSE092977R1 |
| 屏幕规格 | 7 寸 TFT LED 宽屏，分辨率 800×480（16:9），亮度 350 cd/m² |
| 触控类型 | 模拟电阻式触摸屏，支持手套操作 |
| 核心硬件 | ARM9 1GHz 处理器，512MB 运行内存，2GB 固态存储 |

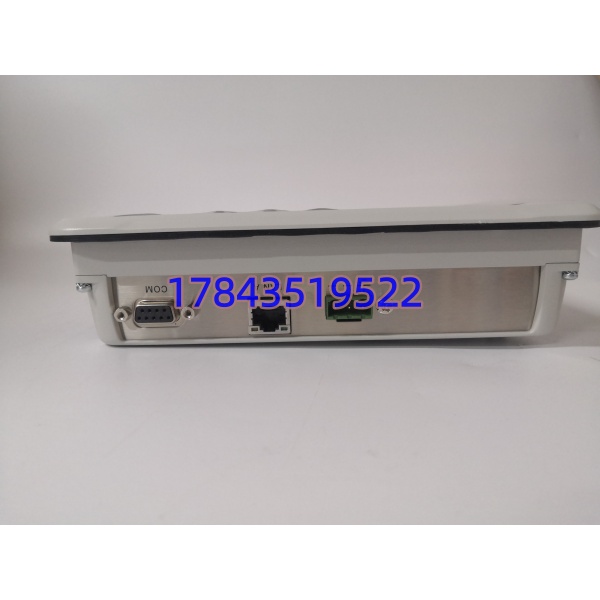

| 通讯接口 | 1 路 10/100M 以太网 RJ45、RS232、RS422/485、USB2.0、SD 卡插槽 |
| 支持协议 | Modbus TCP、Profibus DP、OPC UA、ABB 原生 800xA 通讯协议 |
| 供电规格 | 24 V DC（允许 18~32 V DC 宽压输入），典型功耗 7~12 W |
| 防护等级 | 正面 IP65/NEMA4X，机柜背部 IP20 |
| 安装方式 | 控制柜嵌入式开孔安装、VESA75 壁挂支架两用 |
| 开孔尺寸 | 187 mm × 126 mm；整机外形 204 mm × 143 mm × 50 mm |
| 整机重量 | 0.8 kg |
| 工作温度 | -10 ℃ ~ +60 ℃；存储温度 – 20 ℃ ~ +70 ℃ |
| 环境湿度 | 5%~85% RH，无凝露 |
| 合规认证 | CE、UL、CCS 船级认证、RoHS 环保标准 |
| 配套组态软件 | Panel Builder 800 V6.2 及以上版本 |
产品深度介绍

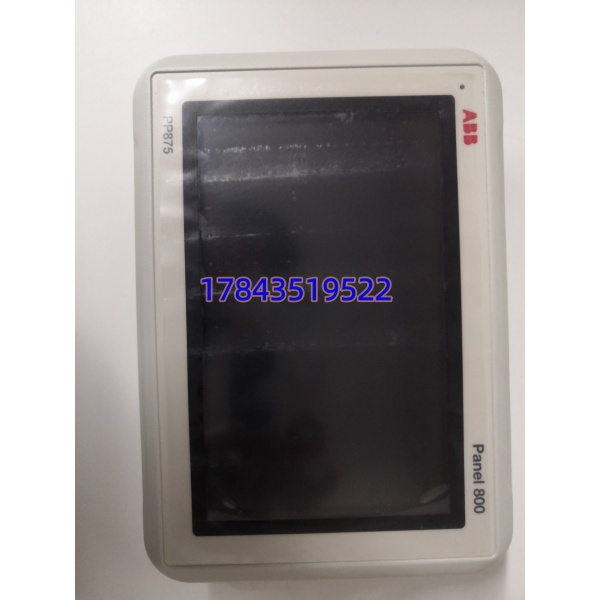

PP875 是 ABB Panel 800 系列紧凑型 7 寸工业触控屏，专为 800xA、AC800M 流程控制系统配套开发，是中小型装置现场就地操作的标准人机交互硬件。设备采用压铸铝合金外壳，正面防水防尘，可直接安装在车间就地控制柜，适配粉尘、水汽等恶劣现场环境。
面板自带多类型通讯接口，既能原生对接 ABB 全系列控制器，也可通过 Modbus 协议对接第三方 PLC、变频器；内置矢量图库、工艺控制模板，使用 Panel Builder 软件可快速完成画面组态。原厂标准订货周期 6~10 周，存量化工、电厂、造纸产线普遍储备现货备件；支持 SD 卡本地程序备份，故障更换后可快速导入工程画面，大幅缩短停机调试时长。区分同系列 PP881（10 寸），PP875 尺寸更小，适合空间受限的小型控制柜。
应用场景与行业案例
工程痛点描述PP875 触控屏主板或背光故障后，就地控制柜失去操作窗口，阀门调节、机组启停、工艺参数修改只能前往中控室操作，现场巡检、应急处置效率大幅下降。连续生产装置无法长期无就地操作面板运行，原厂进口周期长，多数车间未储备同尺寸 HMI 备件，故障期间运维成本显著上升。
典型应用场景
- 火力发电辅控系统 – 化水、除灰、循环水泵就地监控泵房就地控制柜安装，监控液位、加药流量、泵组启停状态，支持本地手动 / 自动切换。
- 石油炼化小型装置 – 换热站、污水预处理单元防爆外柜配套使用，IP65 正面防护抵御水汽、粉尘，远程与中控 800xA 系统数据同步。
- 制浆造纸生产线 – 制浆辅机、废水处理工段多变频器干扰工况，隔离通讯接口避免画面卡顿、数据跳变，支持手套触控操作。
- 水处理成套设备 – 市政污水、纯水制备设备小型成套设备标配 7 寸 HMI，SD 卡一键导出运行报表、故障记录，满足环保审计要求。
- 船舶海洋平台 – 辅机、淡水处理控制系统持有船级认证，适应船舶颠簸、温湿度波动环境，配套 ABB 船舶 DCS 系统。
真实抢修案例去年初夏，华北某热电厂化学水车间就地 PP875 屏幕背光烧毁，现场无法操作加药泵、调节阀门，所有操作只能往返中控室，巡检工作量翻倍。联系 ABB 原厂订货周期 9 周，车间无法长期无就地操作面板。
客户当天调取现货，完成全套功能、画面下载测试后 24 小时发出，48 小时送达厂区。电气工程师拆卸旧屏，拷贝 SD 卡工程程序，嵌入式安装新 PP875，上电后自动加载原有画面，泵组调节、报警弹窗、历史曲线全部正常调取。后期该电厂采购 3 台 作为化水、除灰、循环水三套辅控系统备用操作屏。
