描述
产品详情

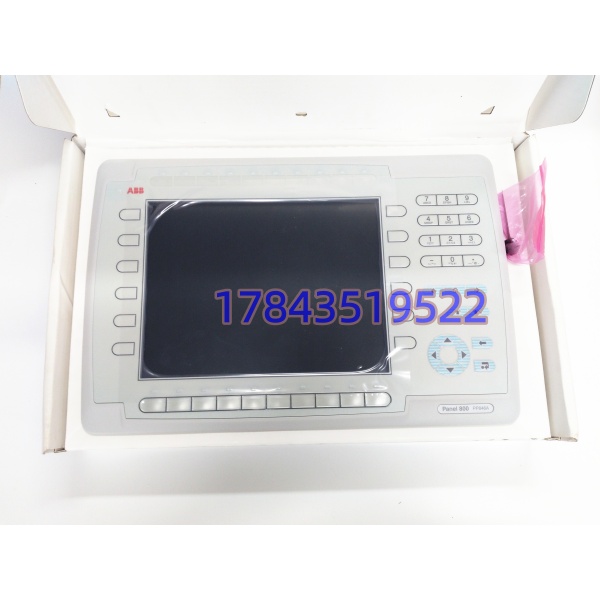

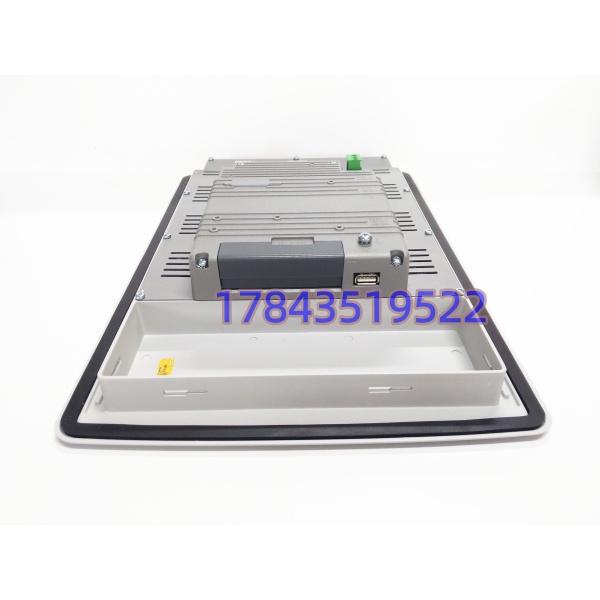

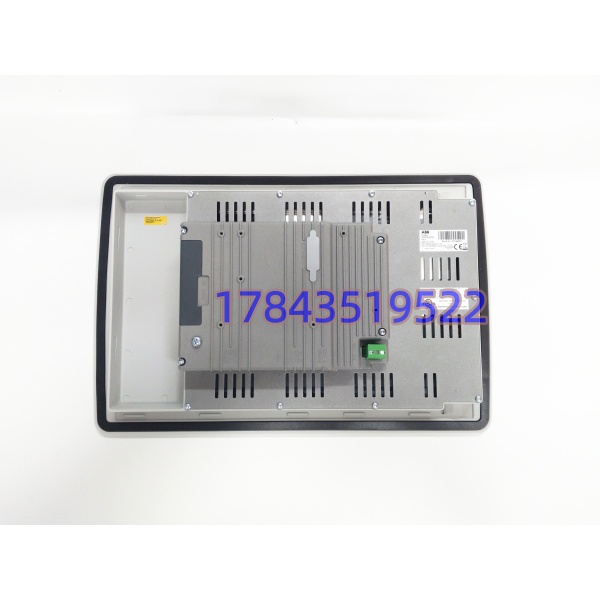

・型号：PP846A 3BSE042238R2
・品牌：ABB
・系列：Panel 800
规格参数
| 参数项 | 参数数值 |
|---|---|
| 屏幕尺寸 | 10.4 英寸 4:3 TFT 液晶 |
| 屏幕分辨率 | 800×600，64K 彩色 |
| 背光类型 | CCFL 背光，25℃下 MTBF＞50000 小时 |
| 操作方式 | 电阻触摸屏 + 侧边实体功能按键 |
| 供电电源 | DC24V ±20% |
| 整机功耗 | 约 10W |
| 防护等级 | 前面板 IP66，背部机身 IP20 |
| 通讯接口 | RJ45 以太网、RS422/485、RS232、USB Host/Device |
| 存储扩展 | Type I/II CF 卡插槽 |
| 处理器 | 800MHz ARM Cortex-A8 |
| 工作温度 | 0℃～+55℃（柜内无凝露） |
| 安装尺寸 | 开孔 382×252mm，安装深度 58mm |
| 整机重量 | 2.5kg |
| 认证标准 | CE、UL、cUL |
产品介绍
PP846A 是 ABB Panel 800 系列 10.4 寸流程工业专用操作面板，原厂配套 800xA、AC800M、Freelance 整套 DCS 系统，也可通过 Modbus 协议对接第三方 PLC 与变频器。机身侧边集成全套实体功能按键，兼顾现场强光、油污环境下盲操作需求，区别于同系列纯触摸款 PP845A。
坦白讲，这款面板当年主打连续 24 小时不间断工况，自带本地故障诊断、趋势曲线、批量配方存储功能。对比后期简化款 PP880，它硬件接口更齐全，支持老式串口设备直连；但原厂已正式停产，新项目不再供货，存量产线只能依靠拆机或库存备件替换，升级时需重新适配画面工程。
应用场景与行业案例
痛点切入
我在现场见过不少产线用纯触屏面板，高温、油污环境下触控失灵，操作员只能反复擦拭屏幕，故障报警没法及时确认，直接拉长停机时长。很多老旧 DCS 控制柜开孔尺寸固定，新款面板开孔不匹配，改造需要切割柜体，额外增加施工周期。PP846A 实体按键 + 密封面板结构刚好避开这两类问题。
典型场景
- 化工炼化装置：精馏塔、反应釜本地操作站，实体按键便于佩戴劳保手套操作，前置 IP66 可抵御粉尘、喷淋清洗。
- 火力发电厂辅控系统：水、煤、脱硫就地监控柜，长期 24 小时运行，长寿命背光减少频繁换屏频次。
- 造纸生产线：纸机分段控制界面，多组自定义按键快速切换辊速、张力、温度画面。
- 水处理市政项目：污水泵站、加药间就地 HMI，兼容老式 RS485 仪表，不用额外加装转换模块。
真实案例
去年处理一家老炼油厂故障，现场两台 PP846A 先后背光老化黑屏，整套催化装置就地无操作界面，中控远程操作响应延迟，每停机一小时损失近十万。原厂订货周期超过 12 周，只能临时调拆机成色完好的同款备件。更换时直接原位插拔，柜体开孔不用改动，上传原有 CF 卡工程文件即可直接运行，当天恢复就地操作。事后客户批量囤货 3 台同款备件，避免再次遭遇停产断供风险。
