描述
产品深度介绍

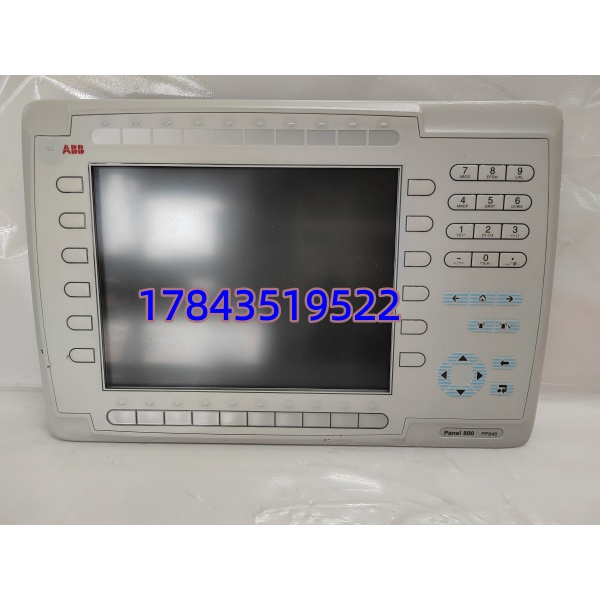

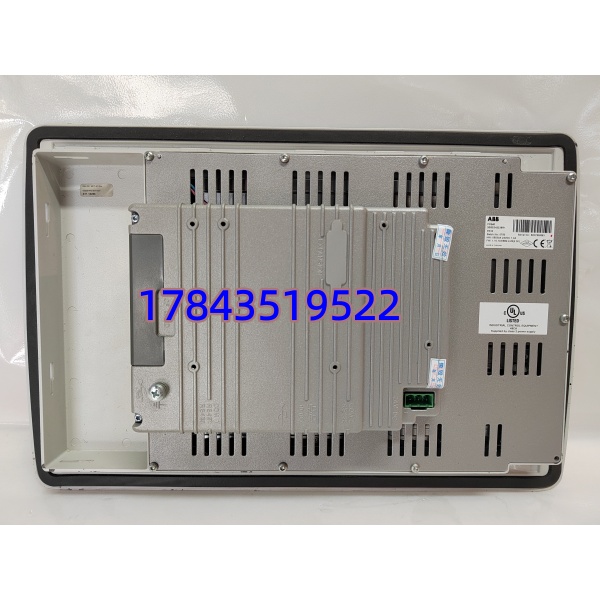

ABB PP846（3BSE042238R1） 是 ABB Panel 800 系列的高性能工业操作面板，专为 AC800M/800xA 分布式控制系统设计，用于实时监控、参数设定、报警处理与流程操作。
前面板 IP65 防护，可直接安装在控制柜或现场操作站；自带硬功能键 + 触摸屏双操作，适合工业强振动、多粉尘、潮湿环境。广泛用于电力、化工、冶金、水处理、造纸等流程工业。
关键技术规格
| 参数 | 规格 |
|---|---|
| 型号 | PP846 |
| 订货号 | 3BSE042238R1 |
| 显示 | 10.4″ TFT 彩色，800×600（SVGA） |
| 触摸 | 电阻式触摸屏 |
| 功能键 | 侧边硬按键（16 个）+ 软键 |
| 通信 | 以太网 TCP/IP（与 AC800M/800xA 通讯） |
| 前面板防护 | IP65（防尘防水溅） |
| 工作温度 | 0°C ~ +50°C |
| 电源 | 24VDC ±10% |
| 安装 | 面板嵌入式安装 |
| 尺寸（宽 × 高 × 深） | 约 381 × 254 × 63 mm |
| 重量 | 约 3.28 kg |
典型应用场景
- 电站 DCS：锅炉、汽机、辅机系统监控
- 过程工业：化工反应釜、精馏塔控制
- 冶金 / 水泥：窑炉、轧线、环保系统操作
- 水处理：污水 / 净水厂工艺流程监控
安装与接线要点
- 安装方式：标准控制柜面板开孔嵌入，四周密封胶条确保 IP65
- 电源：外部24VDC供电，建议配冗余电源
- 网络：以太网直连 AC800M 控制器，设置同网段 IP
- 接地：面板与控制柜可靠接地，抑制 EMI 干扰
常见问题 FAQ
Q1：PP846 和 PP845/PP865 有什么区别？
- PP846：10.4 寸、带硬功能键、性价比高，最常用
- PP845：10.4 寸、纯触摸屏、无硬键
- PP865：15 寸、高配、性能更强、价格更高
Q2：可以和第三方 PLC 通讯吗？
- 原生适配 ABB AC800M/800xA；第三方（如西门子、罗克韦尔）需额外通讯网关或OPC UA对接。
Q3：支持热插拔吗？
- 通信网口、USB 可热插拔；电源口不建议热插拔，避免浪涌损坏
