描述
关键技术规格
| 参数类别 | 具体规格 |
|---|---|
| 显示类型 | TFT-LCD 彩色显示屏,64K 色彩 |
| 屏幕尺寸 | 6.5英寸 (对角线) |
| 分辨率 | 640 × 480 像素 (16:9 宽高比) |
| 背光 | CCFL 背光,支持调光和烧屏检测功能 |
| 触摸屏 | 电阻式触摸屏 |
| 功能键 | 20个(2色)功能键,每个按键 0.5A/1A 负载能力 |
| 处理器 | 416 MHz RISC CPU (Intel XScale) |
| 内存 | 32 MB Flash (Intel StrataFlash) / 4 MB RAM (可扩展) / 64 MB 电池缓冲 |
| 实时时钟 | 支持电池备份 (CR2450,寿命至少3年) |

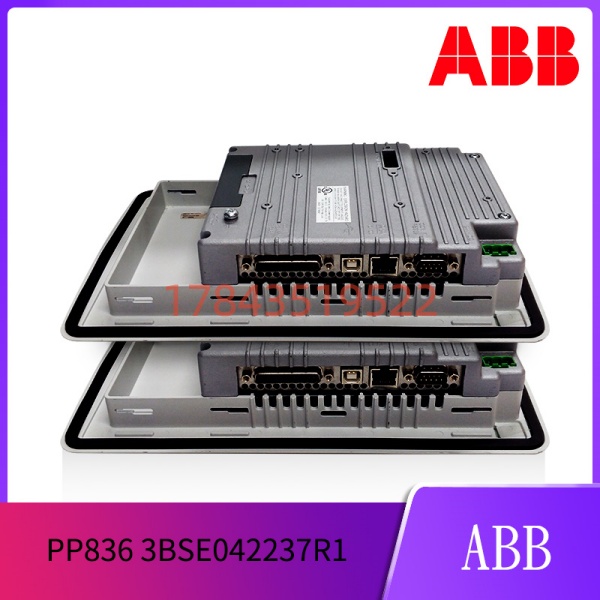

| 通信接口 | RS422/RS485 (25针D-Sub母头), RS232C (9针D-Sub公头), 以太网 (RJ45 10/100 Mbps,屏蔽A/B型) |
| USB接口 | USB Host 2.0 (Type I 和 Type II,工业级推荐) |
| 存储扩展 | 支持 Compact Flash Type I 和 II 卡 |
| 电源供应 | 24V DC (14-30V 宽范围),正常功耗0.4A,最大功耗0.9A |
| 工作温度 | 0°C 至 +50°C |
| 存储温度 | -20°C 至 +70°C |
| 相对湿度 | 5% 至 85% (非冷凝) |
| 外壳材质 | 粉末涂层铝制外壳 |
| 前面板密封 | Autotex F250 / F157 (键盘材质) |
| 防护等级 | IP66 (前面板) / IP20 (后板),DNV Location Class: Temperature A, Humidity B, Vibration A, EMC B |
| 认证标准 | CE, UL 508, UL 1604 (Class I, Div 2, Groups A, B, C, D, T4), EN 61000-2-6, EN 61000-6-4 |
| 前面板尺寸 | 285mm (宽) × 177mm (高) × 6mm (深) |
| 开孔尺寸 | 246mm (宽) × 139mm (高) × 265mm (深) |
| 重量 | 1.2 kg |
| 安装方式 | 面板嵌入式安装,支持1.5-9.0mm 安装板厚度 |
| 软件支持 | Panel Builder 800 编程软件 |
产品深度介绍

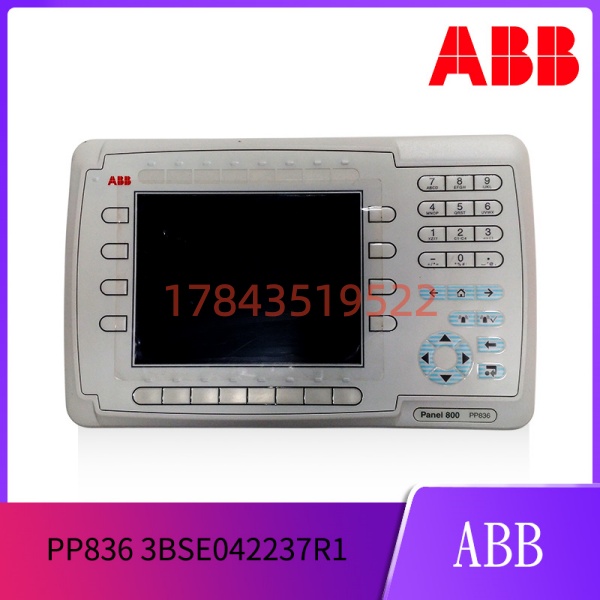

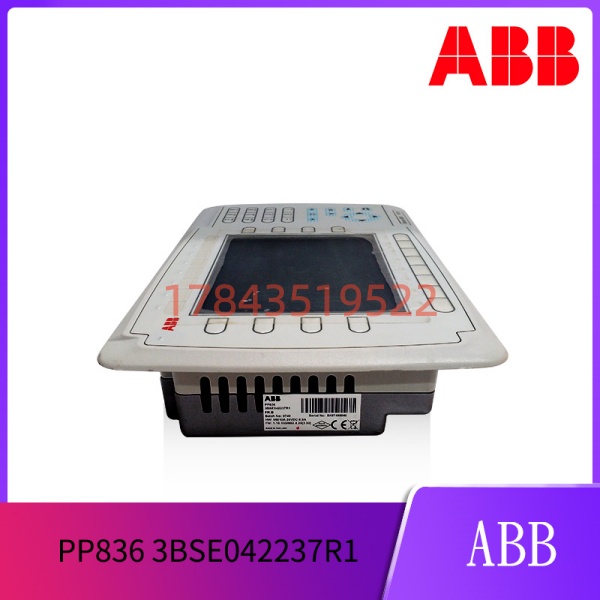

ABB PP836 (3BSE042237R1) 是 Panel 800 系列中的6.5英寸彩色TFT操作面板,配备电阻式触摸屏和20个可编程功能键,专为工业自动化应用设计的人机交互界面(HMI)。该面板采用416 MHz Intel XScale RISC 处理器,配备32 MB Flash 存储和4 MB RAM (可扩展至64 MB 电池缓冲),提供强大的数据处理和应用程序执行能力。
PP836 支持多种工业通信协议,包括以太网(10/100 Mbps)、RS232C、RS422/RS485 和 USB 2.0 接口,可无缝集成到 ABB AC800M、Freelance、AC500、西门子、三菱等多种控制系统。前面板 IP66 防护等级防尘防水,适应恶劣工业环境;DNV 认证确保在船舶、海洋环境中的可靠性。该面板符合 CE、UL、NEMA 等多项国际认证,安全性有保障。
作为工业级操作面板,PP836 广泛应用于过程控制、机器制造、能源管理、楼宇自动化等领域,通过直观的图形界面和触摸操作,提升操作效率,降低培训成本。支持 Panel Builder 800 软件进行拖放式编程,内置丰富的图库和模板,快速实现定制化应用开发。
应用场景与行业案例
工程痛点描述
在现代化工厂中,操作员每天需要通过 HMI 界面监控数万个 I/O 点、数百个报警和上百个趋势图。传统黑白或低分辨率彩色面板显示效果差,信息层次不清晰,导致操作员频繁翻页查找数据,增加误操作风险。此外,油污、粉尘环境导致触摸屏失灵,影响生产效率。更换为高性能 HMI 需考虑兼容性、安装尺寸、通信协议匹配等多个因素,否则可能面临停机风险。
典型应用场景
- 过程工业 – 化工/制药生产线监控用于反应釜温度/压力/流量实时监控,显示工艺流程图、报警列表、趋势曲线。通过以太网连接 DCS 系统,实现远程监控和配方管理。
- 制造业 – 包装/组装生产线控制用于输送带速度控制、包装机状态显示、故障诊断。20个功能键可快速切换配方、启停设备、确认报警,触摸屏显示实时产量和效率数据。
- 能源行业 – 电力/水务 SCADA 系统用于变电站监控、水泵房控制。Modbus 协议与 RTU/PLC 通信,显示电网负荷、设备状态、历史数据,支持远程浏览访问。
- 楼宇自动化 – 暖通空调/电梯控制用于楼宇管理系统,显示楼层平面图、温度分布、设备运行状态。通过以太网连接 BMS 系统,实现中央监控和调度。
- 交通运输 – 港口/物流设备控制用于起重机控制、输送系统监控。高防护等级(IP66)适应潮湿、粉尘环境,20个功能键支持戴手套操作,提高安全性。
技术避坑指南
1. 触摸屏校准与油污问题
问题: 电阻式触摸屏在油污、粉尘环境下容易出现触摸漂移或失灵,影响操作。
避坑:
- 使用 Panel Builder 800 的触摸校准功能,定期校准触摸屏(建议每月一次)
- 定期使用无腐蚀清洁剂(如异丙醇)清洁屏幕表面
- 在油污环境(如机加工车间),优先使用功能键操作,避免触摸屏
案例: 某钢铁厂触摸屏因铁屑油污频繁失灵,校准后短期有效。后来清洁屏幕并配置功能键快速操作,问题缓解。
2. 功能键配置冲突
问题: 20 个功能键可配置为多种功能(画面切换、报警确认、配方选择等),配置不当可能导致操作混乱。
避坑:
- 功能键配置遵循行业惯例:功能键 1-5 画面切换,功能键 6-10 常用操作,功能键 11-20 辅助功能
- 为关键操作(如急停)设置物理按键,避免依赖触摸屏
- 在工程文档中明确记录每个功能键的功能,便于培训
警示: 更换旧面板时,务必重新评估功能键配置,避免沿用不合理的设计。
3. 通信协议不匹配
问题: 支持多种通信协议,但配置错误或驱动缺失导致无法连接。
避坑:
- 确认控制器支持的协议(Modbus TCP、Modbus RTU、Profibus DP 等)
- 在 Panel Builder 800 中正确选择通信驱动和参数(如 IP 地址、站号、波特率)
- 测试通信时先使用直连网线,排除交换机问题
注意: 支持同时运行多种协议,但需在工程中合理分配资源,避免通信负载过高。
4. 电源波动与接地问题
问题: 工业现场电源波动、接地不良导致面板死机或通信中断。
避坑:
- 使用稳压电源或 UPS,确保 24V DC 稳定在 14-30V 范围内
- 检查接地线,确保接地电阻<4Ω
- 在电源输入端加装浪涌保护器
数据: 功耗约 10-22W,选择电源时需考虑总负载,避免过载。
5. Compact Flash 卡兼容性
问题: 使用非工业级或低质量 Flash 卡可能导致数据丢失或系统不稳定。
避坑:
- 使用工业级 Compact Flash Type I 或 II 卡(如 SanDisk、SiliconSystems)
- 避免使用消费级 SD 卡,可靠性不足
- 插拔 Flash 卡前确保面板已断电,避免损坏
提醒: Flash 卡最大支持 2GB,超出容量可能无法识别。
6. 安装板厚度与开孔问题
问题: 安装板厚度为 1.5-9.0mm,如开孔不匹配可能导致安装困难或密封失效。
避坑:
- 确认安装柜面板厚度在 1.5-9.0mm 范围内
- 如面板过薄(如<1.5mm),需使用安装框架或垫片
- 确保开孔尺寸符合 246×139mm 公差要求
