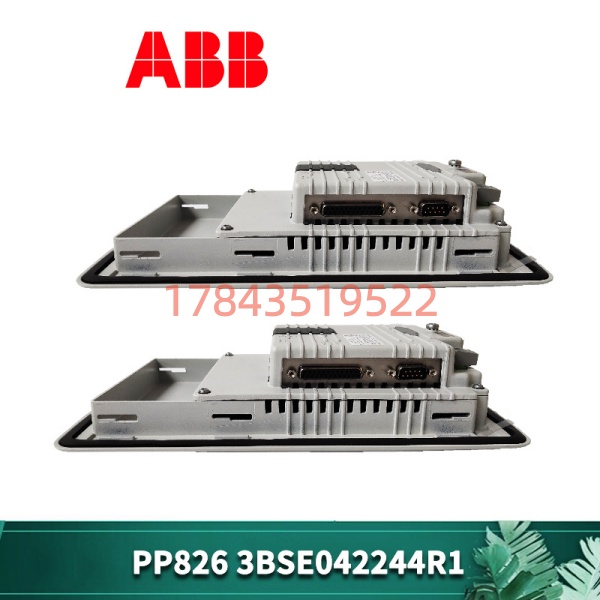

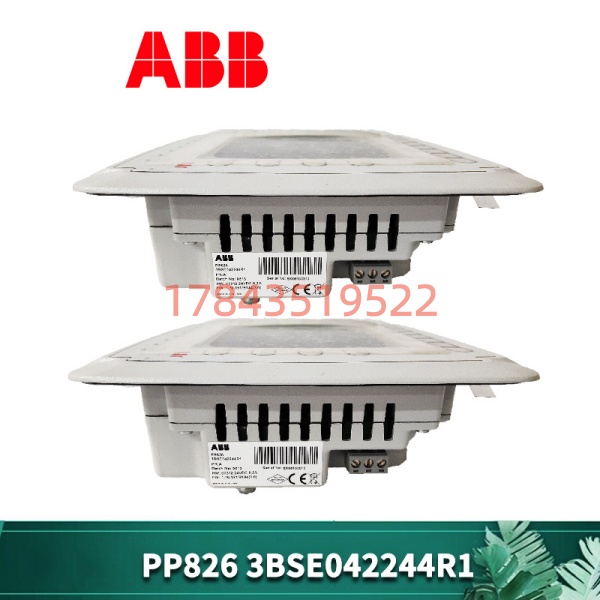

PP826（订货号3BSE042244R1）是ABB Panel 800系列的一款工业操作面板，通常被称为人机界面(HMI)或操作员面板。它不是PLC模块，也不是电源模块——网上那些“16路数字输入/16路数字输出”、“256KB内存”的描述，与这个产品的实际功能严重不符。PP826的真正任务是作为操作人员与工业控制系统之间的交互窗口：显示设备状态、接收操作指令、监控生产过程。

要理解PP826的定位，得先搞清楚它在自动化系统中的角色：

• 现场设备层：传感器、执行器、电机等

• 控制层：PLC或DCS控制器（如ABB 800xA、Advant Controller）

• HMI/操作层：就是PP826，操作人员通过它监控和控制底层设备

• 管理层：上位机SCADA系统

PP826的核心能力体现在几个方面：

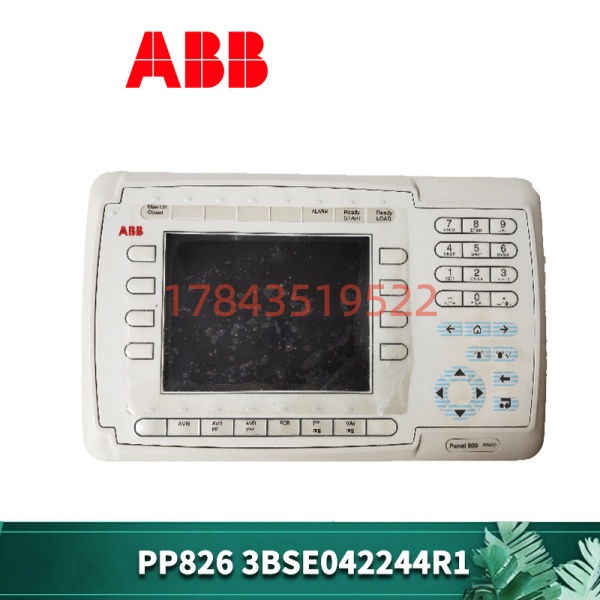

第一，图形化显示。它配备TFT彩色液晶显示屏，尺寸在5.7英寸到7英寸之间（不同版本有差异），分辨率最高800×480像素。可以显示生产流程图、实时数据趋势、设备状态、报警信息等。操作人员一眼就能看清整个工位的运行情况，不用盯着密密麻麻的指示灯。

第二，电阻式触摸屏+按键双重操作。PP826采用电阻式触摸屏，戴手套也能操作——这对工厂现场很实用。同时它还配备了多个物理按键和可编程LED指示灯，既有触摸屏的灵活性，又有物理按键的可靠性。紧急情况下，操作员可以凭手感找到急停按钮，不用盯着屏幕找。

第三，多协议通信能力。PP826支持以太网、RS-232、RS-485等多种通信接口，可以与ABB 800xA系统、Advant Controller无缝集成，也能连接西门子、罗克韦尔等第三方PLC。它内置了丰富的通信驱动程序库，能适应不同品牌的控制器，这在系统集成项目中非常实用。

第四，报警与事件记录。PP826内置本地数据库，可以记录报警历史和事件日志，并通过USB或以太网导出，用于故障分析和合规追溯。操作员在面板上就能查看历史报警，不用跑到中控室翻电脑。

第五，坚固耐用。前面板防护等级IP65，防水防尘，可以用工业清洁剂擦拭。工作温度范围-20°C至+60°C，存储温度-40°C至+85°C，适应电厂、化工厂的恶劣环境。

应用场景与行业案例

现场痛点

搞工业现场运维的都知道，设备再先进，如果操作界面不好用，那就是“高级砖头”。

操作工每天面对HMI屏幕8小时，如果界面卡顿、逻辑混乱、报警信息看不懂，生产效率上不去，误操作风险还大。更麻烦的是，很多老系统的HMI已经停产了——屏幕老化、触摸不灵、通信故障，想换找不到备件。PP826作为Panel 800系列的产品，一个重要价值就是替换老旧的操作面板，同时兼容800xA、Advant Controller以及第三方PLC系统。

还有一个容易被忽略的问题：HMI的通信协议兼容性。现场PLC可能是ABB的800xA，也可能是西门子或罗克韦尔。如果HMI只支持其中一种，要么加网关，要么换HMI。PP826内置了丰富的通信驱动库，一个面板通吃多种PLC。

典型应用场景

1. 过程控制 – 化工/制药生产线监控
   在反应釜、发酵罐的控制系统中，PP826作为现场操作站，实时显示温度、压力、pH值等参数，并允许操作员修改设定值、启动/停止搅拌电机。

2. 制造业 – 包装机械/机床操作面板
   在灌装机、封口机、CNC机床上，PP826作为设备自带的操作面板，显示生产速度、故障代码，并支持配方切换。

3. 电力行业 – 配电系统就地监控
   在变电站、配电室中，PP826用于就地查看电压、电流、功率因数等电气参数，并执行断路器分合闸操作。

4. 水处理 – 泵站就地控制
   在污水厂的提升泵房、自来水厂的送水泵房，PP826作为就地操作终端，控制泵阀启停、调节工艺参数。

5. 老旧系统改造 – HMI备件替换
   如果现场Panel 800系列的老款HMI屏幕老化或故障，可用PP826直接替换，保留原有程序逻辑（需确认软件版本兼容性）。

PP826 工业操作面板

· Panel 800系列原生HMI – ABB原厂设计的工业操作面板，与800xA、Advant Controller无缝集成，也支持第三方PLC

· TFT彩色显示屏 – 5.7-7英寸高亮TFT LCD，800×480分辨率，画面清晰，在强光环境下也能看清

· 电阻式触摸屏+物理按键 – 戴手套也能操作触摸屏，物理按键提供可靠的触觉反馈，适合工厂油污环境

· 多协议通信，一机通吃 – 支持以太网、RS-232、RS-485，内置ABB、西门子、罗克韦尔等多种PLC通信驱动

· IP65/NEMA 4X防护 – 前面板防水防尘，可用工业清洁剂擦拭，适应恶劣工业环境

· 宽温工作-20°C至+60°C – 适应北方冬季户外机柜和南方夏季高温车间

· 报警与事件记录 – 内置本地数据库，记录报警历史和事件日志，可通过USB或以太网导出

· Panel Builder 800编程 – 与ABB Panel 800系列其他型号编程环境一致，工程复用方便

· 多语言支持 – 支持Unicode和多语言界面，运行时可动态切换语言（含中文）

· 一年质保 + 上电测试 – 出货前100%功能验证，确保屏幕、触摸、通信正常

· 现货当天发 – 国内仓库常备库存，避免原厂4-6周货期

决策建议

1. 核对现场实物（极其重要） – 采购前必须查看现场原有HMI的型号标签：

   • 确认产品型号是PP826

   • 确认订货号是3BSE042244R1

   • 注意区分PP826和PP826A、PP846，不同型号的屏幕尺寸和软件版本可能不同

2. 通信协议确认 – PP826支持以太网、RS-232、RS-485。采购前确认你的PLC/DCS系统使用哪种通信协议和物理接口，避免买回来后不兼容。

3. 软件兼容性确认 – PP826使用Panel Builder 800软件组态。确认你的项目文件版本与PP826的固件版本兼容，否则可能需要升级固件或转换项目。

4. 故障排查顺序 – PP826工作不正常时，建议按以下顺序排查：

   • 先检查24V DC供电是否正常（用万用表测）

   • 检查背光灯是否亮——屏幕黑但有背光，可能是显示问题；背光不亮，可能是灯管或驱动板问题

   • 触摸不灵时，进入系统校准程序重新校准触摸屏

   • 通信异常时，检查以太网线/串口线连接，确认IP地址或串口参数设置

   • 如果画面显示异常，检查Panel Builder项目文件是否损坏

5. 程序备份（重要） – 更换PP826之前，务必用Panel Builder 800从旧面板上传并备份程序。如果旧面板已经彻底无法开机且没有程序备份，需要联系设备厂商获取原始程序文件，否则换上新面板也是一块“白屏”。

6. 库存备货建议 – 如果现场有5台以上使用PP826的设备，建议至少备1块现货。HMI屏幕老化是渐进过程，等它彻底不亮了再买，可能已经停产或断货了。
