描述
关键技术规格
- 显示尺寸：5.7 英寸 CSTN-LCD 彩色屏
- 分辨率：320 × 240 像素
- 触摸类型：电阻式模拟触摸屏
- 亮度 / 对比度：250 cd/m² / 500:1
- 可视角度：左右 70° / 上下 70°
- 电源：24 VDC（18–32 VDC 宽压）
- 工作温度：-20°C 至 +55°C
- 防护等级：前面板 IP65，背部 IP20
- 通信接口：双以太网、RS232、RS485、CAN
- 协议支持：Modbus TCP、OPC、ABB 专有协议
- 尺寸（宽 × 高 × 深）：171 × 76.5 × 261 mm
- 重量：1.27 kg
产品深度介绍

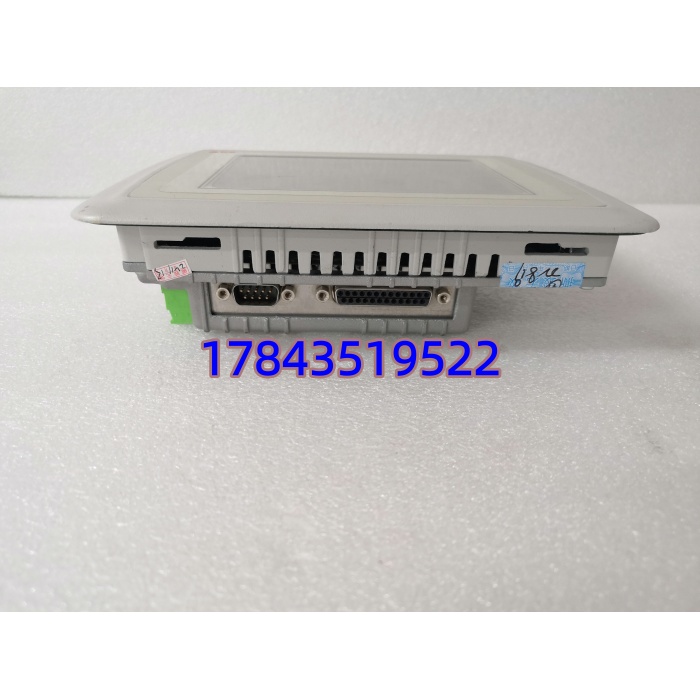

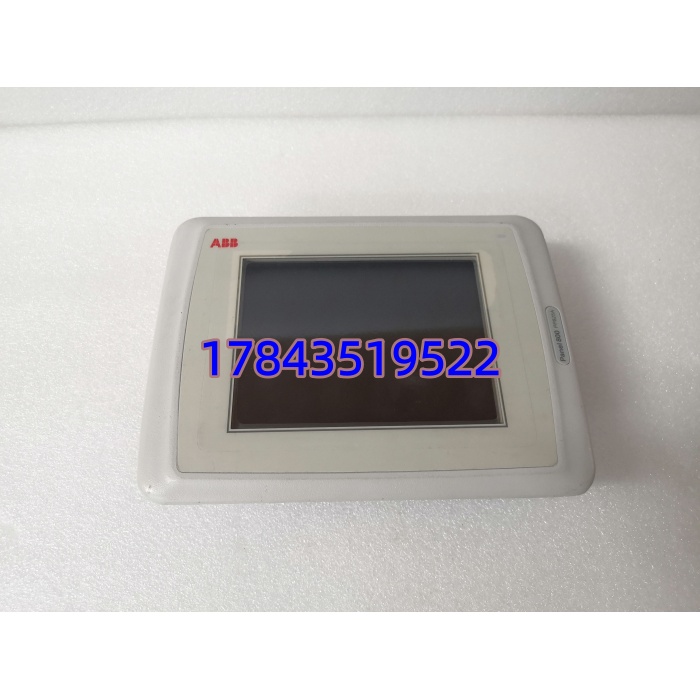

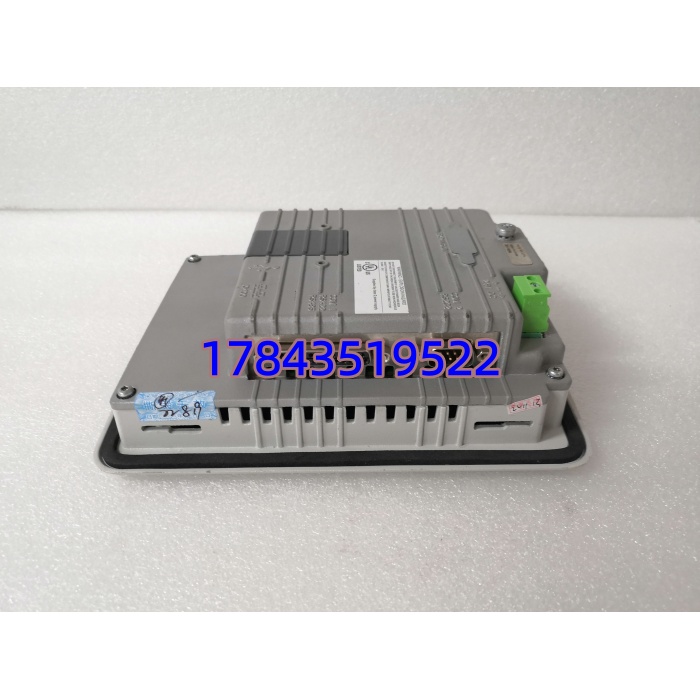

ABB PP825A 3BSE042240R3 是 Panel 800 系列标准工业触摸屏，专为恶劣工业环境设计，用于 DCS/PLC 系统的现场级人机交互。5.7 英寸电阻式触摸屏，支持手指或触控笔操作，适合戴手套场景。前面板 IP65 防护，可直接安装在控制柜门板上，防尘防水溅。无风扇散热设计，减少故障点，适合长期连续运行。集成多通信接口，可与 ABB AC800M、Symphony Plus 等系统无缝连接，也支持第三方 PLC 通讯。
应用场景与行业案例
工程痛点
工业现场需要稳定的本地操作界面，传统按钮 + 指示灯布线复杂、信息单一；普通商用屏不耐温、易进水、抗干扰差，在电厂、化工等强干扰环境易死机或误操作。
典型应用场景
- 电力行业 – 火电 / 水电辅机控制锅炉、汽机、水处理系统的本地监控，显示温度、压力、流量，操作泵 / 阀门启停，适配高温、多粉尘环境。
- 石油化工 – 炼化装置现场操作站反应釜、精馏塔、储罐区参数监控与调节，支持防爆区安装，抵御腐蚀性气体与电磁干扰。
- 冶金 / 水泥 – 生产线终端控制高炉、窑炉、输送线的本地操作与状态显示，适应振动、高温、粉尘工况。
- 水处理 – 污水 / 净水厂控制柜曝气池、加药系统、泵站的监控，IP65 防护防潮，支持户外或潮湿环境安装。
真实案例
案例：某化工厂 DCS 系统改造2024 年，华东某化工园区 6 万吨 / 年装置升级，原用第三方 7 寸屏，高温时频繁黑屏、触摸漂移，每月维护 2-3 次，影响连续生产。更换为ABB PP825A，直接替换原屏，接线兼容。运行 10 个月，无黑屏、无漂移，-15°C 至 + 50°C 工况稳定，抗住变频器与电机强干扰，维护频次降至 0，年节省维护成本约 8 万元。
核心卖点与差异化
- 宽温稳定运行：-20°C 至 + 55°C，比多数商用屏上限高 10°C，适配工业恶劣环境。
- IP65 防护 + 无风扇：前面板防尘防水，无风扇减少积尘与故障点，MTBF 超 5 万小时。
- 多协议兼容：双以太网 + RS485，适配 ABB 与主流第三方 PLC，降低系统集成成本。
- 电阻式触控：支持戴手套操作，适合工业现场，比电容屏更抗干扰、寿命更长。
- 原装质保：全新原装，12 个月质保，提供测试报告与视频，质量透明。
