产品深度介绍

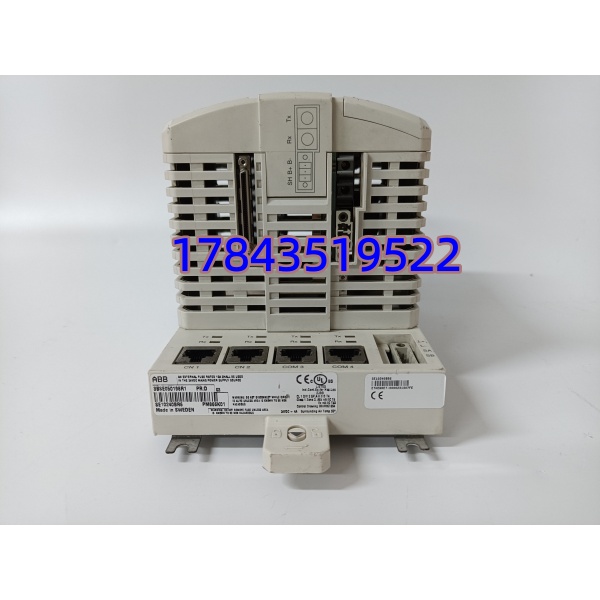

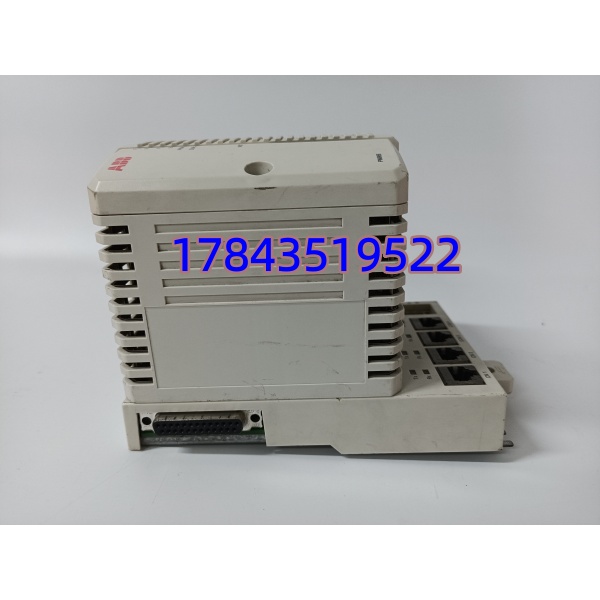

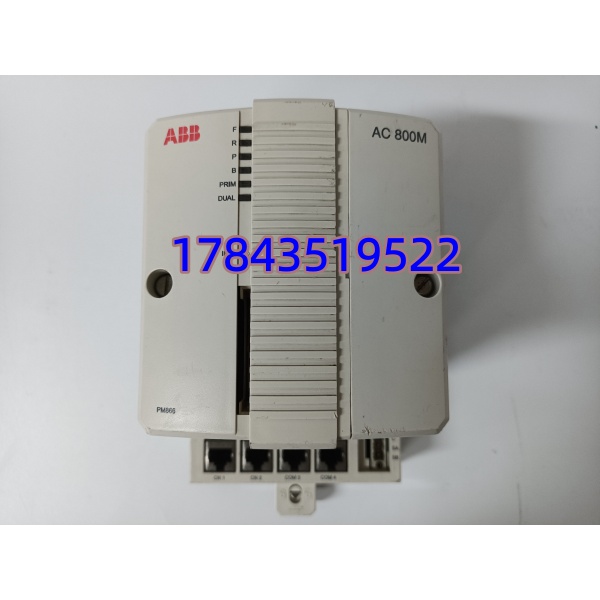

ABB PM866K01（3BSE050198R1）是 AC800M 产品线主打冗余型主控 CPU，作为 System 800xA DCS 的核心运算单元，面向高可靠连续流程行业设计，搭载双核 800MHz 运算核心，可承载复杂 PID 调节、顺序控制、安全联锁、海量点位数据交互任务。模块标配双路独立百兆以太网、两路 RS232 串口，原生支持 Modbus TCP、MMS、RNRP 冗余同步协议，可对接 S800/S900 全系列 I/O 卡、第三方仪表、上位 SCADA 系统；支持整机 1:1 主备冗余架构，主站故障时备站 1ms 内无缝切换，全程不中断工艺控制逻辑。硬件满足 TÜV SIL2/SIL3 功能安全标准，板载实时时钟、CF 卡程序存储接口，配套 Control Builder M 组态软件；宽温、强 EMC 抗干扰设计适配电厂、油气、精细化工等恶劣控制柜环境，7×24 小时长期运行故障率低，是老旧 AC800M 控制器升级替换首选型号。
关键技术规格
| 参数项目 | 参数数值 |
|---|---|
| 完整物料号 | PM866K01 / 3BSE050198R1 |
| 处理器 | 双核 PowerPC 800MHz |
| 内存存储 | 512MB SDRAM，128MB Flash，支持 CF 卡程序扩展 |
| 供电规格 | 背板 24VDC，电压区间 18–32VDC，反极性保护 |
| 通讯接口 | 2×10/100M RJ45 以太网；2 路 RS232 串口（调试 + 通用） |
| 冗余能力 | 支持 CPU 整机冗余，切换时间＜1ms，RNRP 同步协议 |
| I/O 承载上限 | 4096 点数字量，512 点模拟量，兼容 S800/S900 I/O 机架 |
| 安全认证 | TÜV IEC61508 SIL2/SIL3 |
| 工作温度 | -40℃ ~ +70℃ |
| 防护等级 | IP20，室内控制柜安装 |
| 安装方式 | 标准 DIN 导轨滑锁卡扣式 |
| 整机尺寸 | 119 mm × 186 mm × 135 mm |
| 整机重量 | 约 1.2 kg（含底座） |
| 配套软件 | Control Builder M、System 800xA 操作站软件 |
质量透明化检测流程
1. 入库验收检测
- 来源追溯：核验 ABB 原厂整机序列号、出厂整机校验报告，ABB 官网可溯源生产批次
- 外观查验：壳体无磕碰划痕、背板金手指光亮无磨损、原厂防静电真空封条完整未拆
- 附件核对：配套原厂接线手册、CF 程序卡、出厂 QC 合格单据
2. AC800M 标准机架全功能上机测试测试工装：AC800M 标准主机架、S800 I/O 整套卡件、Control Builder 仿真软件、Fluke 115 万用表
- 整机 24 小时满载老化，4096 点 DI+512 点 AI 全点位循环读写，逻辑运算无报错
- 双以太网交替断网测试，冗余链路无缝切换，数据无丢失延迟
- 主备 CPU 冗余切换模拟，1ms 内完成控制权交接，联锁逻辑不中断
- 高低温循环工况测试，实时时钟、CF 程序读写、串口通讯功能稳定
- 生成纸质质检报告，附带通讯日志、指示灯运行实拍视频，可发送客户核验
3. 电气与安全绝缘检测
- 500V 摇表背板、通讯回路绝缘测试，绝缘阻值＞10 MΩ
- 24V 宽电压波动测试，CPU 运算、冗余同步不受电压波动影响
- EMC 工业电磁干扰模拟，无通讯跳变、程序跑飞现象
4. 出厂封装
- 质检员粘贴 QC 合格标签，标注质检日期与机身序列号
- 独立真空防静电袋密封，加厚气泡膜防护背板金手指与网口接口
- 外包装粘贴完整型号、订货号标识，区分 AC800M 冗余 CPU 控制器
