描述
关键技术规格
| 参数类别 | 具体规格 |
|---|---|
| 处理器类型 | MC68360 微处理器 |
| 工作频率 | 25 MHz (16 位模式) |
| 系统存储 | 1024 KB Flash PROM |
| 用户应用存储 | 512 KB Flash PROM |
| 运行内存 | 1024 KB RAM (512K × 16 位) |
| 通信接口 | RS-232C (DriveWindow/PC 工具), RS-485 (Modbus 协议面板/打印机), AF100 总线, DriveBus |
| 供电方式 | 支持 24V DC 单电源或冗余双电源供电 |
| 启动模式 | 可配置 (CLEAR=自动启动, BLOCKED=需手动解除阻塞) |
| 工作温度 | 0°C 至 +60°C (官方手册未提供温度范围,基于 AC80 系统典型值) |
| 存储温度 | -40°C 至 +85°C (基于 AC80 系统典型值) |
| 尺寸 | 整体 AC80: 具体尺寸因安装方式而异; PM825 为组件级板卡 |
| 重量 | 整体 AC80: 取决于配置; PM825 为组件级板卡 |
| 防护等级 | AC80 外壳: 需参考 AC80 完整规格; PM825 为组件级板卡 |
| 编程工具 | AdvaBuild for Windows (功能图构建器 Function Chart Builder) |
| 用户界面 | DriveWindow, Modbus 协议面板, 打印机接口 |
| 兼容性 | 与 S800 I/O、Special I/O、Fieldbus Adapter 单元兼容 |
产品深度介绍

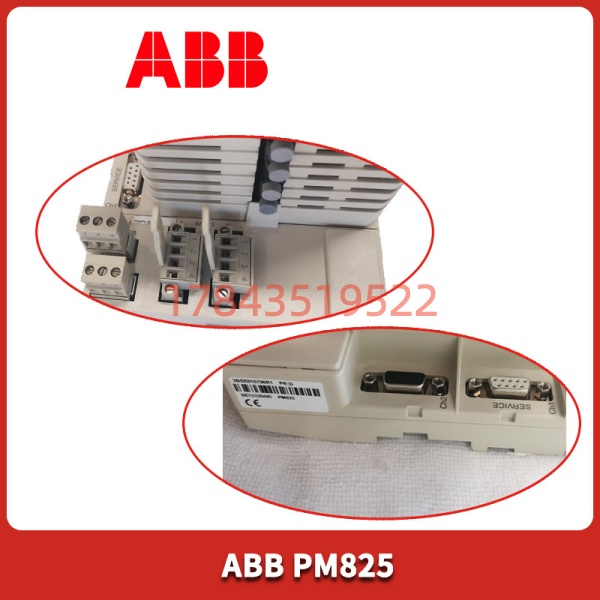

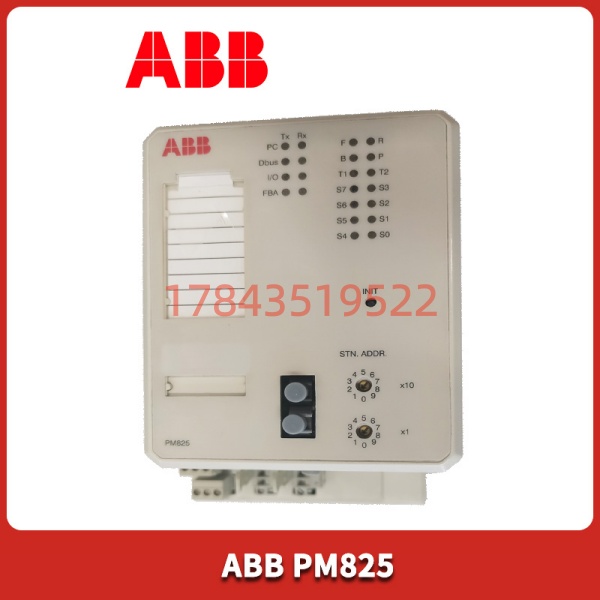

ABB PM825 (3BSE010796R1) 是 Advant Controller 80 () 传动控制系统中的核心 NCB(网络通信板)组件。该板卡采用 MC68360 微处理器,运行于 25 MHz 16 位模式,配备 1024 KB 系统存储 Flash 和 512 KB 用户应用存储 Flash,以及 1024 KB 运行内存 RAM,为系统提供强大的数据处理和程序执行能力。作为 系统的大脑组件之一,PM825 负责 NCBOS 操作系统、通信路由和驱动控制,支持 DriveBus、AF100 总线、现场总线适配器等多种通信方式。
PM825 设计用于独立的 控制器或通过 AF100 网络构建分布式控制系统。它支持冗余电源配置,确保在单电源故障时系统连续运行。用户可通过 DriveWindow 工具或 Modbus 协议面板进行编程、配置和诊断,使用 AdvaBuild for Windows(特别是功能图构建器)简化工程实施。 在 ABB 传动控制系统中扮演关键角色,是驱动器通信和过程控制的核心组件。
应用场景与行业案例
工程痛点描述
传动控制系统是 ABB 早期驱动控制的主力产品,广泛应用于造纸、冶金、电力等行业。随着设备运行超过 15 年, 等板卡开始出现老化问题——Flash 数据丢失、通信不稳定、程序加载失败等故障频发。原厂 系列已进入 Limited 生命周期,备件供应紧张,升级到 AC800M 需要更换整套控制系统,工程量和投资都巨大。工程师面临”维持老旧系统”与”全面升级”的艰难抉择。
典型应用场景
- 造纸工业 – 纸机传动控制用于纸机分部传动系统的速度协调和张力控制。 通过 DriveBus 与 ABB 传动驱动器(如 ACS600/ACS800)通信,实现精确的速度同步和负载分配,确保纸机高速稳定运行。
- 冶金行业 – 轧机/连轧机主传动用于轧机主传动的速度控制和材料跟踪。支持 AF100 总线联网,多台 控制器协同工作,实现全线速度协调和工艺参数优化。
- 电力行业 – 辅机传动控制用于电厂锅炉给水泵、送引风机等辅机的传动控制。 的 Modbus 接口与 DCS 系统通信,实现远程监控和启停控制,支持冗余电源配置提高可靠性。
- 水泥行业 – 窑磨/原料磨传动用于大型磨机的传动控制和磨机负荷优化。通过功能图编程实现复杂的研磨工艺控制逻辑,支持多电机同步启动和负荷平衡。
- 通用机械 – 生产线输送带控制用于各类输送带的速度同步和物料跟踪。支持 DriveWindow 在线监控和调试,便于现场维护和故障诊断。
