描述
关键技术规格
基础信息
| 参数 | 规格 |
|---|---|
| 产品型号 | PM803F |
| 订货号 | 3BDH000530R1 |
| 产品类型 | 控制器基板单元 / CPU模块 |
| 所属系统 | ABB AC800F Freelance控制系统 |
| 产品状态 | 已停产(Obsolete)，仅备件供应 |
处理器与内存
| 参数 | 规格 |
|---|---|
| 处理器 | Intel® 32位RISC超标量处理器 |
| 主频 | 最高150 MIPS |
| 内存 | 16 MB同步动态读写存储器，带电池备份 |
| 程序存储 | 集成Flash(具体容量需核对) |
性能参数
| 参数 | 规格 |
|---|---|
| 处理1000条指令时间(二进制/16位算术) | <1.0 ms |
| 处理1000条指令时间(定点算术) | <2.0 ms |
| 处理1000条指令时间(32位算术) | <1.5 ms |
| I/O扫描周期 | 可配置，取决于现场总线模块 |
通信接口
| 参数 | 规格 |
|---|---|
| 现场总线 | Profibus-DP、Foundation Fieldbus HSE |
| 通信协议 | Modbus、IEC 60870-5-101/104、DNP3 |
| CAN接口 | 支持Freelance Rack I/O通信 |
电气参数
| 参数 | 规格 |
|---|---|
| 功耗(PM803F仅) | 最大7.8W(取决于CPU使用率) |
| 供电方式 | 通过电源模块供电(24V DC) |
机械与环境参数
| 参数 | 规格 |
|---|---|
| 尺寸(高×宽×深) | 239 mm × 202 mm × 164 mm |
| 重量(模块) | 约1.6 kg |
| 重量(完全组装) | 最大5 kg |
| 工作温度 | -25°C 至 +70°C |
| 存储温度 | -40°C 至 +85°C |
| 安装方式 | AC800F Freelance机架安装 |
扩展能力
| 参数 | 规格 |
|---|---|
| 槽位数 | 6个(含2个高速DMA槽位) + 1个电源槽位 |
| I/O模块数量 | 最多4个I/O模块(通过中断与CPU通信) |
产品深度介绍

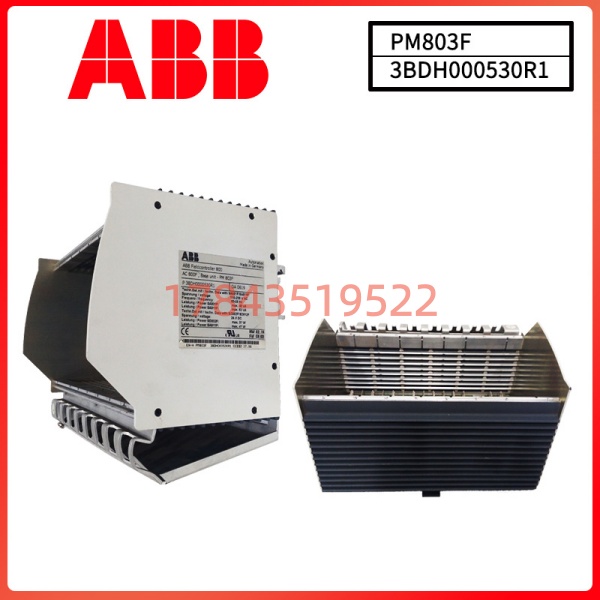

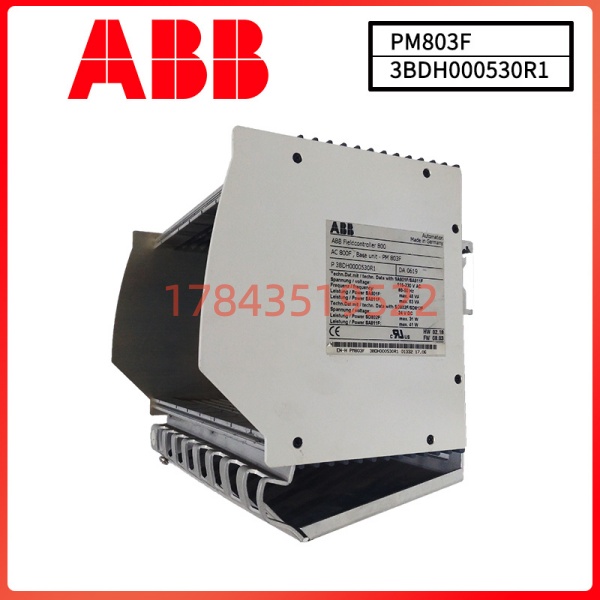

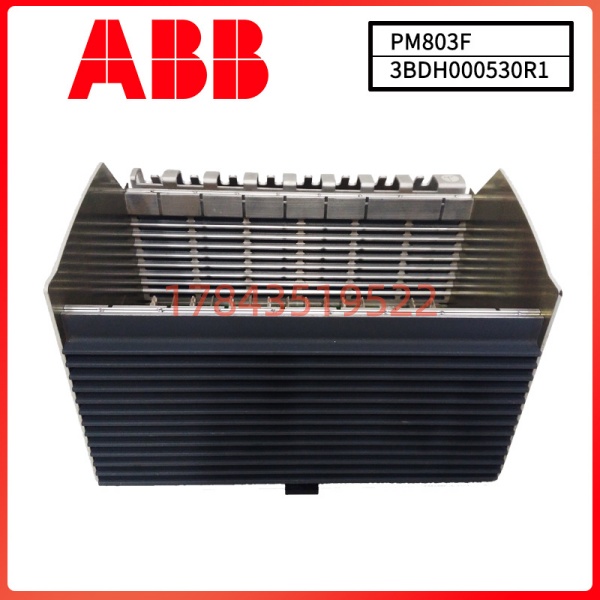

PM803F (订货号 3BDH000530R1) 是ABB AC800F Freelance控制系统中的核心处理器单元，业内通常称之为“基板单元”或“CPU模块”。它不是通用PLC模块，也不是I/O模块——网上那些“32DI/32DO/32AI/32AO”的描述，与这个产品的实际功能严重不符。PM803F的真正任务是执行用户程序、处理数据、与现场设备通信。
要理解PM803F的定位，得先搞清楚AC800F Freelance系统的硬件架构：
- 控制器层：就是PM803F，作为基板单元安装在机架上，是整个控制站的大脑
- 电源层：配套的电源模块，为控制器和I/O模块供电
- I/O层：Freelance Rack I/O模块(如AI801、DI801等)，通过CAN总线与通信
- 现场总线层：通过Profibus-DP、Foundation Fieldbus等连接远程I/O和智能设备
的核心能力体现在几个方面：
第一，处理器性能。它配备Intel 32位RISC超标量处理器，最高处理能力达150 MIPS。处理1000条二进制指令的时间不到1毫秒，定点算术指令不到2毫秒。这个性能虽然比不上新一代控制器，但对于AC800F系统的存量用户来说完全够用。
第二，内存与存储。配备16 MB同步动态读写存储器(SDRAM)，带电池备份。电池备份意味着程序和数据在断电后不会丢失，这对过程控制系统的可靠性至关重要。
第三，多协议通信能力。支持多种工业通信协议：
- Profibus-DP：连接远程I/O站和智能设备
- Foundation Fieldbus HSE：基金会现场总线高速以太网
- Modbus：连接第三方设备
- IEC 60870-5-101/104、DNP3：用于电力行业SCADA通信
- CAN总线：连接Freelance Rack I/O模块
这种多协议支持让能作为过程控制站的核心，连接各种现场设备，无需额外的网关。
第四，扩展能力。机架提供6个槽位(含2个高速DMA槽位)和1个电源槽位。最多可配置4个I/O模块通过中断与CPU通信。这种模块化设计让系统可以根据实际需求灵活扩展。
应用场景与行业案例
现场痛点
搞系统维护的工程师都清楚，Freelance是ABB的中小型DCS平台，大量应用于2000年代到2010年代的项目。十几年过去了，很多系统还在运行，但原厂的控制器已经停产。市场上流通的都是库存件或翻新件，参数对不上、固件版本不匹配的事经常发生。
更麻烦的是，作为控制站的核心，坏了整个站就瘫痪了。没有备件的情况下，只能等全球调货，周期8-12周。一条生产线停两个月，损失可想而知。
典型应用场景
- 过程工业 – Freelance DCS控制站
在化工、制药、食品饮料等行业的中小型过程控制项目中，作为控制站的CPU，执行PID调节、顺序控制、联锁逻辑等任务。 - 电力行业 – 辅助车间集中控制
火电厂的水处理、输煤、除灰等辅助车间，用Freelance系统实现集中监控。作为控制器，采集设备状态并输出控制指令。 - 水处理 – 污水处理厂/自来水厂
在污水厂的提升泵房、曝气池、加药间，作为现场控制站的核心，执行泵阀控制和工艺参数调节。 - 楼宇自动化 – 能源管理系统
大型建筑的暖通空调、照明、能源管理系统，用Freelance实现集中监控。 - 老旧系统改造 – 备件替换
2000年代投运的系统，作为备件，用于故障替换，延长系统使用寿命。
核心卖点与差异化
控制器基板单元
· – 作为Freelance控制系统的基板单元，是整个控制站的大脑，执行用户程序、处理数据、与现场设备通信
· 32位RISC处理器，150 MIPS处理能力 – Intel 32位RISC超标量处理器，处理1000条二进制指令<1ms，满足中小型过程控制的实时性要求
· 16MB电池备份内存 – 16MB同步动态读写存储器，带电池备份，断电后程序和数据不丢失
· 多协议通信，一机通吃 – 支持Profibus-DP、Foundation Fieldbus、Modbus、IEC 60870-5-101/104、DNP3、CAN等多种协议，无需额外网关
· 模块化扩展，6槽位机架 – 支持最多4个I/O模块通过中断与CPU通信，可根据实际需求灵活扩展
· IEC 61131-3全语言支持+C/C++ – 梯形图、功能块、结构化文本等5种PLC语言，同时支持C/C++高级语言编程，满足复杂算法需求
· 宽温设计-25°C至+70°C – 适应化工厂、电厂等恶劣工业环境
· – 与ABB Freelance系统无缝集成，原厂配套设计
· 一年质保 + 上机测试 – 出货前在真实测试平台上验证通信和程序运行
· 现货当天发 – 国内仓库常备库存，避免停产件全球调货8-12周货期
