描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 核心处理器 | PowerPC 440 32 位 RISC 架构 |
| 程序存储 Flash | 8 MB |
| 运行数据内存 SDRAM | 64 MB |
| 标准供电电压 | 24 VDC |
| 整机工作电流 | 0.5 A |
| 内置通讯接口 | IONET 以太网、服务以太网、RS232 编程口 |
| 支持工业协议 | Modbus TCP、OPC、IEC 60870-5-104 |
| 操作系统 | VxWorks 实时操作系统 |
| 工作环境温度 | -10 ℃ ~ +55 ℃ |
| 防护与 EMC 认证 | IEC 61000-4 全系列抗干扰标准，无风扇密闭结构 |
| 断电数据缓存 | 超级电容维持内存 30 分钟，可外接锂电池长期保存参数 |
| 平均无故障时间 MTBF | ＞150,000 小时 |
| 组态软件 | Control Builder M / Automation Builder |
产品深度介绍

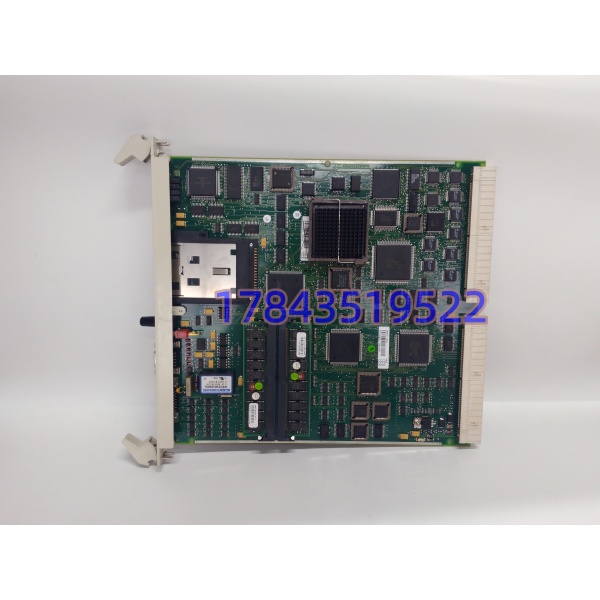

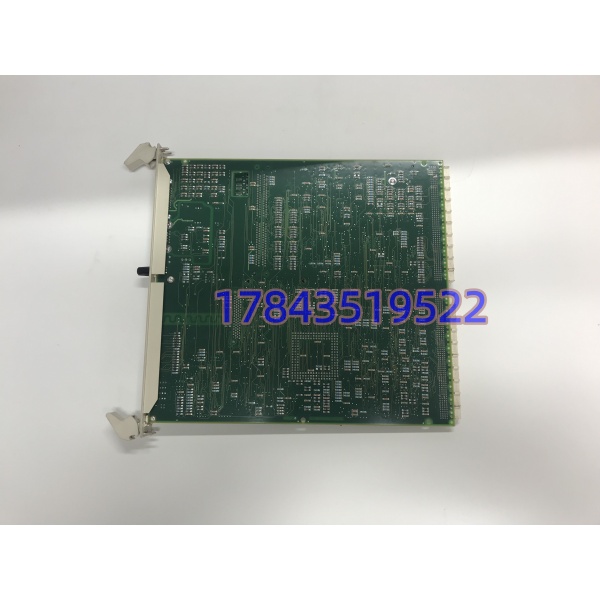

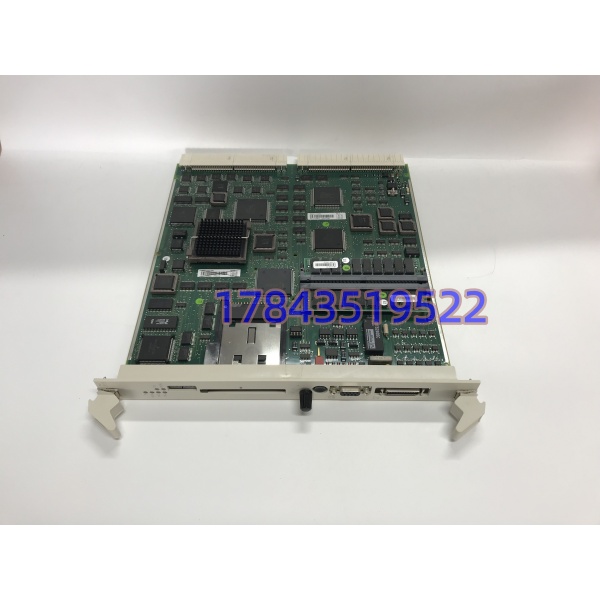

ABB PM511V08（3BSE011180R1）是 AC800M 平台定位经济型的标准 CPU 模块，专为无需硬件冗余的辅助工艺系统开发，适配 S800 系列 I/O 机架扩展。广泛用于电厂辅机、市政污水站、空压机房、造纸白水回收、小型热交换站等场景，承担顺序联锁、PID 调节、设备群控等常规过程控制任务，是存量老旧 AC800M 系统最常用替换备件。
模块采用全封闭无风扇设计，规避粉尘、潮湿带来的风机故障风险，变频器密集车间也能稳定运行。双以太网口功能固定区分，IONET 口直连本地机架 I/O，服务网口对接上位 HMI 与数据采集系统。整机支持 IEC 61131-3 全套编程语言，逻辑扫描最低 1 ms，配合超级电容断电缓存，避免瞬时停电丢失运行参数。该型号不自带冗余功能，高可靠工况需采用 N+1 备用控制器架构，现货出库均经过完整 24 小时带电老化测试，提前筛除早期失效隐患，减少现场停机返工。
常见问题解答
- 老哥，这个 PM511V08 支持硬件冗余热备吗？坦白讲这款不支持模块自身冗余架构，硬件层面无冗余同步总线。如果现场是锅炉、循环水这类不能停机的关键辅机，只能做 N+1 冷备用 CPU，故障后手动切换下载程序；需要原生冗余直接选 PM512/PM513 系列。
- 换这块 CPU 必须重新下整套程序吗？有没有自动同步？没有程序自动同步功能。拆旧板前先在 Control Builder 里上传完整工程备份，上新模块后要重新下载全部控制逻辑、参数与通讯配置。只换模块不下载程序会直接报通讯故障、IO 通道失联。
- 固件版本不匹配会出现什么问题，怎么提前规避？现场见过不少案例，新模块固件高于老系统版本，插上底板 CPU 常亮 Fault 红灯，总线报 Communication Timeout。拆机前记录旧模块固件版本，下单时同步告知我们，可提前按需刷写对应固件版本，上机直接识别。
- 两个以太网口可以互换接线使用吗？绝对不能互换。Port1 是 IONET 专用 I/O 内网，Port2 是对外服务网口，线路互换会直接导致整机架 I/O 失联，整套系统失控，接线前务必核对面板丝印标识。
- 怎么确认你们发的是全新原装，不是翻新维修件？每块出库模块附带原厂序列号、镭射防伪码可核对；出库提供整机通电测试视频、绝缘电阻检测报告，支持客户远程视频开箱验货。翻新件会有金手指磨损、电路板动焊痕迹，我们入库会全检，不会混装发货。
- 质保多久，上机烧毁能保修吗？全新原装质保 12 个月。人为静电击穿、接线短路、背板电源过载烧毁不在质保范围；我们发货会附赠防静电操作提示，更换前严格按操作规范佩戴防静电手环可规避大部分损坏。
- 老款 AC800M 机架能直接替换旧版 PM511 吗？同系列 V 版本硬件底板通用，仅需核对固件大版本。若是早年 Advant Controller 老机架，背板针脚定义不同，无法直接插拔替换，需同步更换配套底板。
