描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 完整型号 | PFTL301E 3BSE019050R1000 |
| 额定测量量程 | 1.0 kN |
| 输出信号 | 4-20 mA 模拟电流信号 |
| 供电电压 | 24V DC ±10% |
| 综合精度 | ≤ ±0.2% 满量程 |
| 工作温度 | -10°C ~ +60°C |
| 防护等级 | IP65 |
| 线缆接口 | 标准密封航空插头 |
| 安装方式 | 支架固定，适配标准张力辊组 |
| 允许过载 | 1.5 倍额定量程 |
| 材质 | 主体合金材质，抗形变、耐磨损 |
产品深度介绍

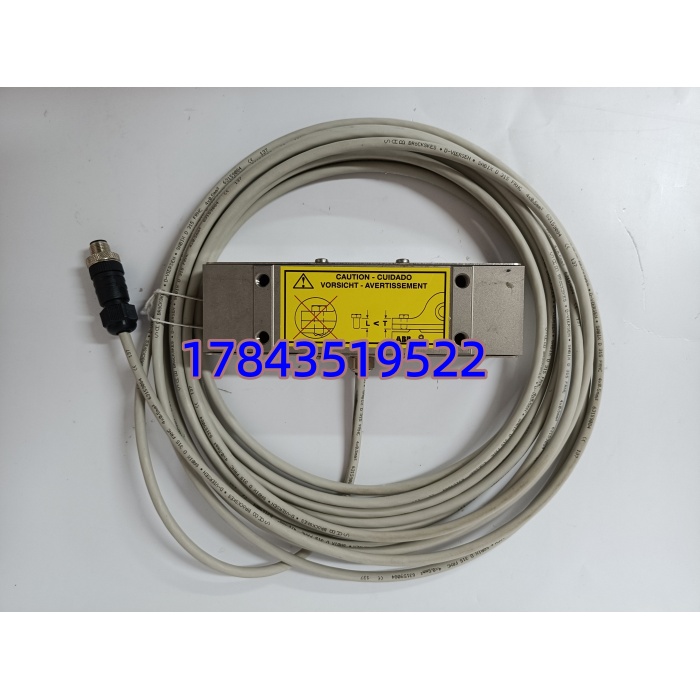

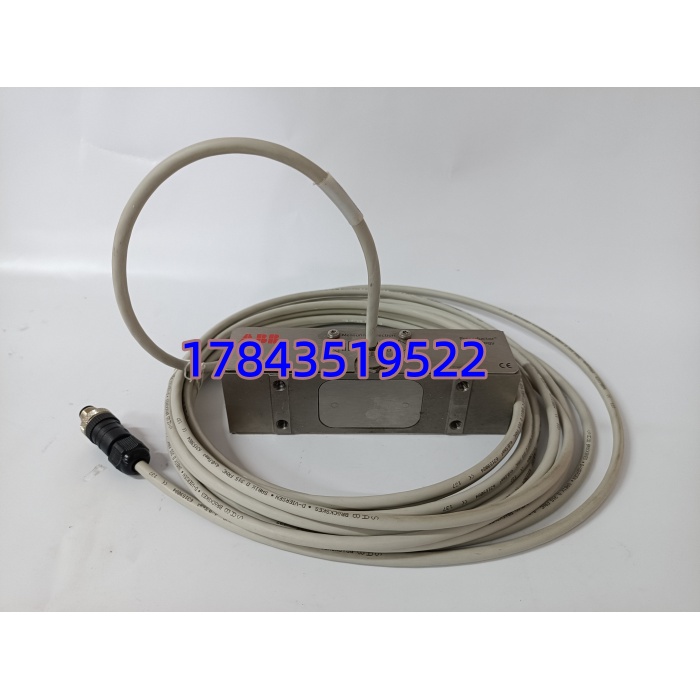

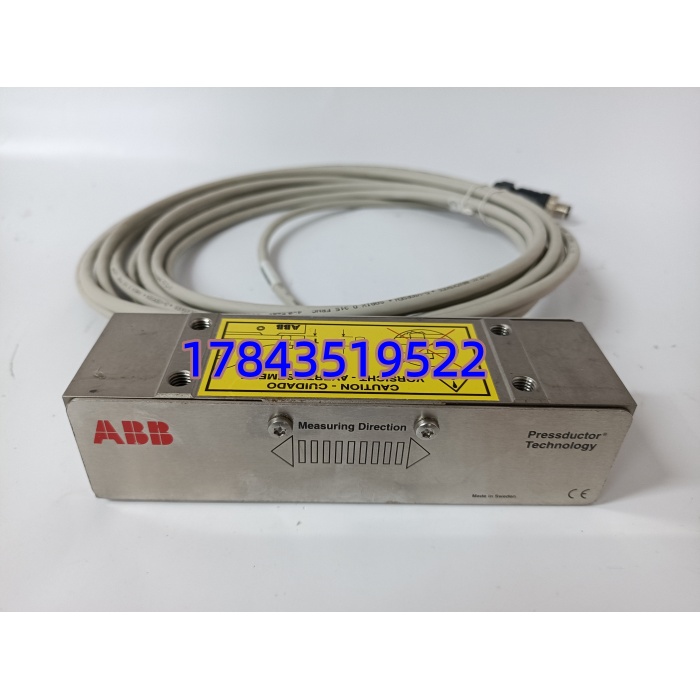

ABB PFTL301E 是专为卷材生产线设计的张力传感器，额定量程 1.0kN，配套编号 3BSE019050R1000。设备可连续采集薄膜、纸张、织物等卷材的实时张力数值，转换为工业通用的 4-20mA 信号传输至控制系统。
产品采用一体化密封结构，能抵御车间粉尘、水汽侵扰。测量精度稳定，可配合变频、伺服系统完成张力闭环调节，减少卷材拉伸、断裂、跑偏等问题，适配各类连续化卷材生产工况。
应用场景与行业案例
卷材生产过程中，张力波动过大会造成材料拉伸变形、断料，直接降低成品合格率。传统人工调节方式响应慢，无法匹配高速产线运行节奏。
典型应用场景：
- 造纸行业 – 纸张生产线安装在复卷、分切工位，实时监测纸幅张力，保障走料平稳，减少纸张断裂。
- 薄膜加工 – 塑料薄膜产线用于吹膜、收卷工序，精准控制张力，避免薄膜厚薄不均、表面褶皱。
- 纺织行业 – 化纤布料织造监测织物走带张力，配合控制系统维持张力恒定，提升成品平整度。
- 包装行业 – 胶带 / 标签卷材适配高速分切与复卷设备，稳定张力参数，保证成品卷料规整。
案例：某薄膜生产车间设备改造该车间原有老旧张力检测部件，数值漂移明显，每班次都要人工校准，断料故障频发。更换 PFTL301E（3BSE019050R1000，1.0kN）传感器后，信号输出稳定，无需频繁校准。接入原有控制系统即可正常使用，产线断料频次大幅下降，成品不良率明显降低，设备连续运行时长得到提升。
核心卖点与差异化
- 测量精度≤±0.2% 满量程，长期运行数值漂移小，减少人工校准频次。
- IP65 防护等级，可在多粉尘、轻度水汽的车间环境长期使用。
- 标准 4-20mA 信号输出，可直接对接主流 PLC 与仪表，无需额外转换模块。
- 结构强度高，1.5 倍过载能力，应对生产中的瞬时冲击载荷。
- 全新原装整机出厂，提供 12 个月质保，附带完整出厂检测数据。
