描述
关键技术规格
| 参数项 | 规格详情 |
|---|---|
| 型号 | PFTL201C 50KN，3BSE007913R50 |
| 测量原理 | Pressductor® 磁弹性（压磁）效应 |
| 额定量程 | 50kN（50,000N） |
| 扩展量程 | 75kN（短时过载） |
| 测量精度 | ±0.2% FS（典型），±0.1% FS（最优） |
| 输出信号 | 交流电压（与张力成正比） |
| 供电 | 9-36V DC |
| 防护等级 | IP67（防尘防水） |
| 工作温度 | -20°C ~ +85°C |
| 材质 | 实心不锈钢，抗腐蚀 |
| 连接器 | Cannon 连接器（可拆电缆） |
| 重量 | 约 1.8kg |
| 尺寸 | 约 130×30×60mm |
产品深度介绍

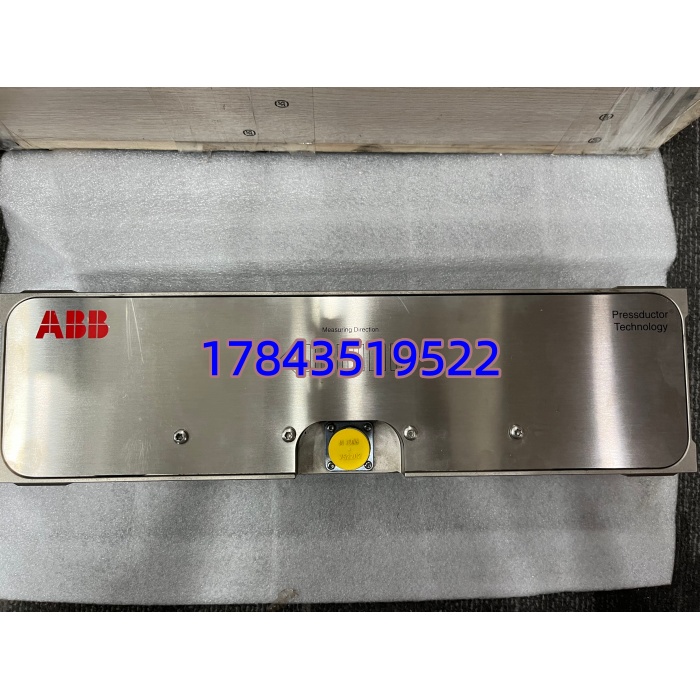

ABB PFTL201C 50KN 是基于Pressductor® 磁弹性技术的枕式张力传感器，专为冶金、造纸、薄膜等行业的带材张力测量设计。它采用实心不锈钢结构，内部为叠片式磁弹性测量体，通过初级线圈通交流电、次级线圈感应张力变化产生电压信号，精准测量带材张力且自动排除辊重干扰。IP67 防护等级适配恶劣工况，可在酸洗、镀锌等强腐蚀环境长期稳定运行，是工业张力闭环控制的核心检测元件。
应用场景与行业案例
工程痛点
带材生产中张力波动会导致跑偏、褶皱、拉裂或厚度不均，尤其在高速轧制、酸洗、镀锌线，微小张力偏差即造成批量废品，影响产能与成本。
典型应用场景
- 钢铁冶金 – 冷轧 / 酸洗 / 镀锌线安装于张力辊轴承座，测量带钢张力，闭环控制轧机速度，防止断带与厚度偏差，适配 50kN 重载工况。
- 有色金属 – 铝箔 / 铜箔轧制超薄箔材（6-12μm）生产中，高精度测量（±0.1% FS）确保张力稳定，减少针孔与褶皱，提升良品率。
- 造纸 / 包装 – 高速纸机 / 薄膜收卷纸机速度达 1200m/min 时，实时张力检测控制收卷平稳，降低断头率；BOPP 薄膜收卷适配 8-50μm 厚度，补偿直径变化张力波动。
- 新能源 – 锂电池极片 / 光伏膜极片分切张力波动控制在 ±1N 内，降低材料损耗；光伏背板膜生产减少碎片率，适配高温、高湿环境。
真实案例
某冷轧厂 500mm 酸洗线原用普通张力传感器，因腐蚀与精度不足，每月断带 3-5 次，废品率达 2%。更换 PFTL201C 50KN 后，IP67 防护 + 磁弹性高精度，张力波动控制在 ±0.5% FS 内，断带率降低 40%，废品率降至 0.3%，月节省成本约 15 万元。
核心卖点与差异化
- 磁弹性技术：无机械形变，抗过载强（1.5 倍量程），寿命长，长期稳定性好。
- 精准测张力：只测带材张力，排除辊重干扰，测量精度 ±0.2% FS。
- 工业级防护：IP67 防尘防水，不锈钢材质，适配酸洗、镀锌等强腐蚀环境。
- 信号抗干扰：交流低阻抗信号，抗电磁干扰强，适配变频器密集的工业现场。
- 易安装维护：枕式结构直接安装于轴承座，Cannon 连接器便于更换电缆，维护简便。
