描述
产品深度介绍

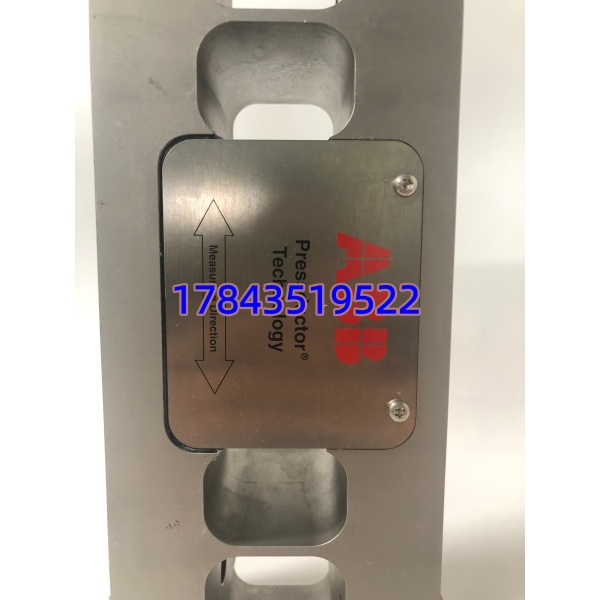

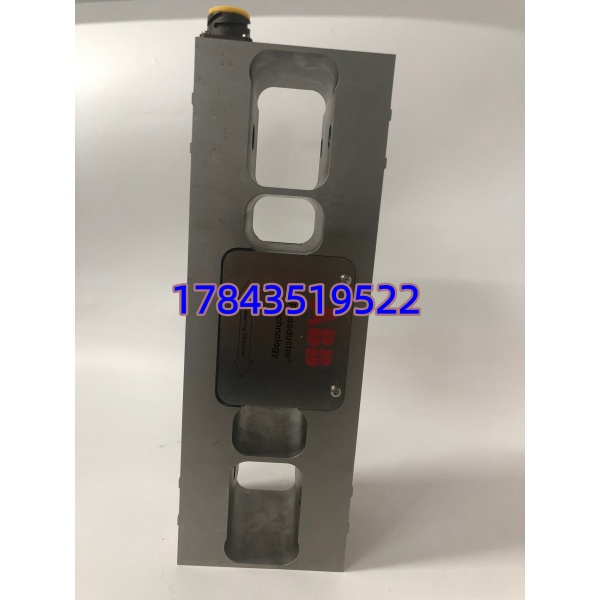

ABB PFTL101B 2.0KN 属于 PFTL101 标准 B 型枕块张力传感器，采用整块不锈钢一体铣削成型结构，内部压磁合金叠片线圈作为核心检测元件，仅对水平测量方向拉力敏感，侧向、轴向干扰力抑制能力强ABB Group。工作依托磁弹性压磁原理：初级线圈通入 330Hz 激励交流电，卷材拉力挤压传感器本体改变内部磁通量，次级线圈输出与拉力成正比的毫伏信号，经配套 PFEA111 放大转换为 4–20mA 标准工业信号供给 PLC、张力控制器。B 型标配圆形航空插头可拆卸线缆，区别于 BE 固定线缆款；整机激光焊接密封 IP67 防护，耐受造纸车间水雾、轻微酸碱腐蚀；自带内置温度补偿回路，宽温区间长期测量无零点漂移；单只传感器支持 5 倍额定 2kN 过载（10kN）不会产生永久形变，适合卷材启停瞬间冲击拉力工况；标准枕块轴承座安装结构，直接架设于辊筒轴承与机架之间，安装改造便捷无需改动辊系结构。
关键技术规格
| 参数项 | 参数数值 |
|---|---|
| 完整型号 | PFTL101B 2.0KN（标准插头线缆版） |
| 测量受力方向 | 单方向水平拉力测量 |
| 额定测量载荷 | 2.0 kN（2000N） |
| 允许安全过载 | 500% FS（10kN，无永久形变） |
| 精度等级 | 0.5 级，综合误差＜±0.5% FS |
| 重复性误差 | ＜±0.05%FS |
| 蠕变（30min 满载） | ≤±0.02%FS |
| 材质 | 1.4104 不锈钢一体铣削壳体 |
| 防护等级 | IP67 激光焊接密封 |

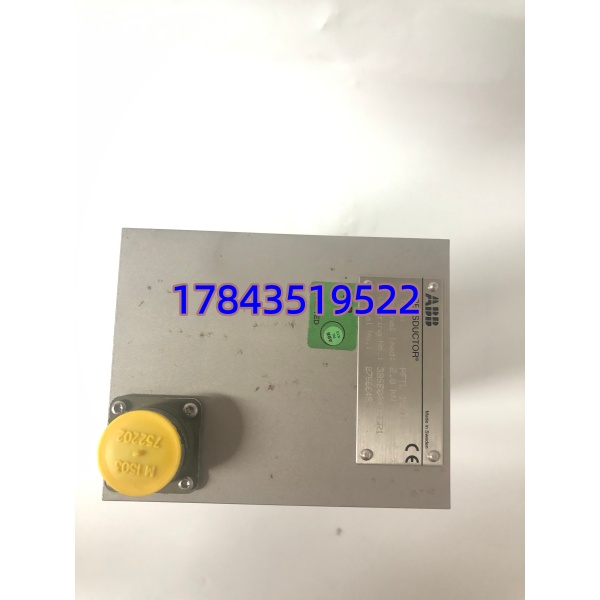

| 线缆接口 | 标准圆形航空插头，可拆卸延长线缆 |
| 适配信号单元 | PFEA111、PFCA401 张力放大控制器 |
| 工作温度区间 | -10 ℃ ~ +105 ℃ |
| 温度补偿区间 | +20 ℃ ~ +80 ℃ |
| 安装方式 | 枕块轴承座夹装，6 颗固定螺丝锁紧 |
| 整机重量 | 20 kg |
| 整机尺寸 | 长 360mm × 宽 104mm × 高 125mm |
| MTBF 平均无故障时长 | ≥110,000 小时 |
应用场景与行业案例
行业痛点描述
造纸、薄膜、金属冷轧存量产线大量使用 PFTL101B 传感器，长期高湿度、卷材冲击拉力工况下易出现测量零点漂移、信号衰减、插头进水短路问题，直接导致卷材张力忽大忽小，出现断纸、薄膜拉伸变形、冷轧带材厚薄不均废品；整套更换全新国产张力系统改造成本高，需重新改造辊座安装结构、重写张力闭环参数，替换同型号 PFTL101B 2.0KN 可完全复用原有轴承座、线缆、PFEA 控制器整定参数，大幅缩短产线停机检修时长。
典型应用场景
- 造纸厂涂布机、复卷机、压光机纸幅张力控制干燥部高湿环境稳定测纸幅拉力，闭环调节收卷扭矩，降低断纸报废率。
- 塑料薄膜、锂电池隔膜分切 / 收卷产线低拉伸精密卷材，2kN 小量程精准控制薄膜张力，防止拉伸、褶皱。
- 冷轧、镀锌金属带材生产线轧机进出口带材张力监测，抵御车间变频强电磁干扰，保障带材厚度均匀。
- 纺织、无纺布、包装印刷流水线高速卷材走料实时张力采集，稳定收放卷速度匹配。
真实现场案例
浙江某大型造纸厂复卷机两只 PFTL101B 2.0KN 传感器零点漂移，纸幅张力波动超 30%，每日报废纸卷超百吨。对接 ABB 海外原厂调货周期 19 周，长期降产损耗巨大。采购我方现货传感器，产线窗口停机 2 小时完成枕块拆装、张力零点校准，卷材张力恢复稳定，废品率大幅下降；纸厂后续常备 4 只同量程传感器作为产线应急备件。
