描述
产品详情

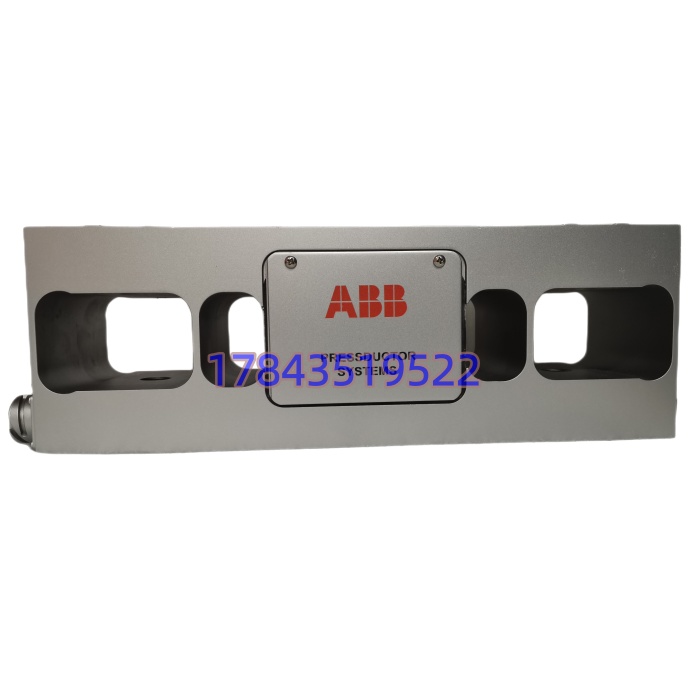

・型号：PFTL101B 2.0KN・品牌：ABB・系列：PFTL 张力测量系统
规格参数
| 参数项 | 参数值 |
|---|---|
| 额定测力 | 2.0 kN（2000N） |
| 测量原理 | 金属应变片惠斯通电桥 |
| 输出信号 | 差分毫伏信号，灵敏度约 2 mV/V |
| 激励电压 | 推荐 1‑10VDC（由张力放大器提供） |
| 精度等级 | ≤±0.5% 满量程 |
| 防护等级 | IP65，适合车间粉尘潮湿工况 |
| 接线方式 | 屏蔽四芯信号线，连接 PFEA 放大器 |
| 工作温度 | -20℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 相对湿度 | 5%‑95%，无冷凝 |
| 安装形式 | 机械底座螺栓固定，承受径向张力载荷 |
| 生命周期 | 原厂已停产，无全新原厂现货，流通拆机、经过标定测试备件 |
| 注意事项 | 严禁过载冲击，过载会造成应变片永久性损坏 |
产品介绍
PFTL101B‑2.0KN 是 ABB 经典的接触式张力压头传感器，依靠内部应变电桥受力产生微弱差分信号，本身不能输出标准 4‑20mA，必须搭配 PFEA111、PFEA112 张力放大器完成信号放大、滤波，再送给 PLC/DCS 做张力闭环控制。传感器只负责力的采集，标定参数保存在放大器侧。
坦白讲，现场常见故障：信号线屏蔽层破损、应变片受冲击过载损坏、接插件氧化受潮；故障现象表现为张力读数跳变、零点漂移、读数无变化。传感器本体没有存储标定数据，更换传感器之后必须在放大器重新做零点与量程标定。不同量程 PFTL101B（0.5KN、1KN、2KN、5KN）硬件不能直接互换，量程不对闭环控制直接失效。造纸、薄膜、冶金老产线整机改造投入高，现场一般储备经过校验的拆机备件。
应用场景与行业案例
痛点切入：我在现场遇到过，薄膜生产线 PFTL101B 受卷材断带冲击，内部应变片受损，张力读数持续漂移，闭环张力控制不稳定，薄膜出现厚度波动。直接替换传感器后如果忘记重新标定，系统显示数值完全失真，无法正常生产。整套张力系统改造，需要机械改底座、更换放大器、重新调试整条产线，停机时间长。
典型场景
- 造纸厂复卷、涂布生产线，纸幅张力检测闭环控制。
- 塑料薄膜、化纤纺丝生产线，卷材张力实时测量。
- 小型金属带材轧机，带材张力监控。
- 存量老产线，原有 PFEA 放大器系统保留，只更换测力压头备件。
真实案例：某 BOPET 薄膜生产线，断带冲击后 PFTL101B 2.0KN 张力读数零点漂移，同样实际张力下显示数值偏差很大，闭环控制造成薄膜厚度不均匀。检查屏蔽电缆、接插件没有破损，确认传感器内部应变片受损。采购经过负载校验的拆机备件，停机更换压头，紧固机械安装底座；接线接入原有 PFEA112 放大器，执行零点标定、量程校准，加载标准砝码校验，张力读数恢复准确，产线重新开机，薄膜厚度回归工艺合格区间。事后工程师感慨，这类应变式传感器，更换不等于直接能用，重新标定这一步绝对不能省略。
