描述
键技术规格 (表格格式)
| 参数名称 | 规格详情 |
|---|---|
| 物料编码 | 3BSE018876R1 |
| 产品型号 | PFSK151 |
| 通道数量 | 4 路高速计数通道（可独立配置） |
| 信号类型 | RS422 差分信号（A+/A-、B+/B-、Z+/Z-） |
| 最高输入频率 | 100 kHz（单通道），支持正交编码 |
| 计数模式 | 递增计数、递减计数、双向计数、脉冲捕获 |
| 供电方式 | 机架背板 24V DC，功耗≤3W |
| 电气隔离 | 通道间光电隔离，隔离电压 1500V AC（1 分钟） |
| 工作温度 | -25℃ ~ +70℃ |
| 存储温度 | -40℃ ~ +85℃ |
| 安装方式 | AC 800M 标准机架安装，单槽位 |
| 热插拔功能 | 支持（在线更换，不影响系统运行） |
| 固件版本 | 出厂标配 V2.1.0（可升级至 V3.0.0，需匹配 AC800M 系统版本） |
产品深度介绍 (场景与差异化价值)

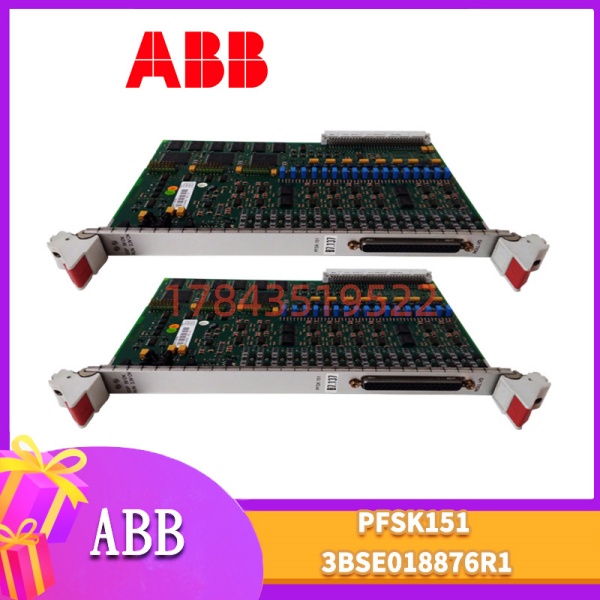

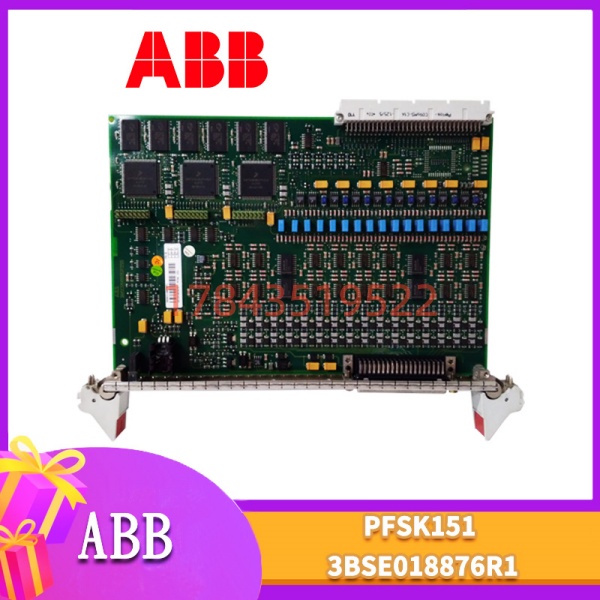

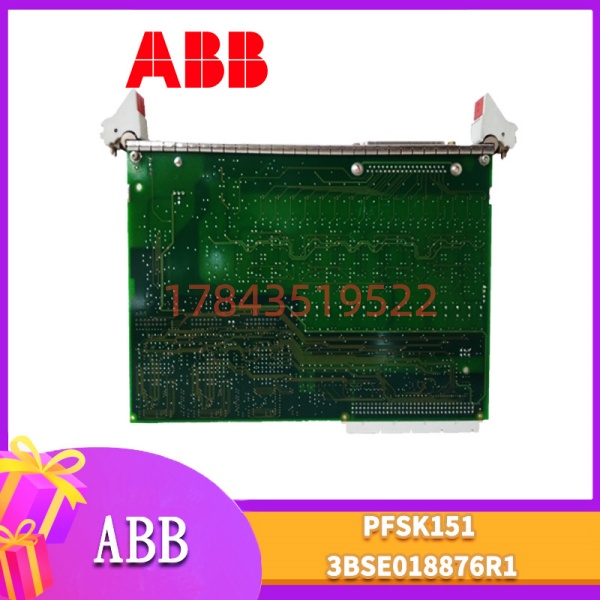

ABB PFSK151（3BSE018876R1）是 AC 800M / 800xA DCS 系统专用的高速计数与编码器接口模块，核心用于工业现场旋转编码器、测速电机等设备的脉冲信号采集，广泛应用于轧机、造纸、线缆、机床等对转速、位置、长度检测要求严苛的行业，是实现速度闭环、位置定位的核心硬件。
该模块采用 RS422 差分信号设计，抗干扰能力极强，可适应工业现场长距离布线（最远支持 100 米），有效避免变频器、电机等强电磁干扰导致的信号丢失或误计数。其 100kHz 高速采样频率，能精准捕捉高频脉冲信号，配合多种计数模式，可实现转速计算、卷径核算、位置定位、同步跟随等功能。工业级宽温设计与光电隔离保护，确保在高温、多粉尘、强振动的恶劣工况下稳定运行，大幅降低非计划停机时间，提升产线控制精度。
常见问题解答 (真实 FAQ)
- 问：这个 PFSK151 模块，能直接接入 ABB AC800M 的 CI858 通信模块吗？答：可以直接接入，但有个前提 ——CI858 的固件版本必须≥V4.0，且 PFSK151 的固件版本要与 AC800M 控制器版本匹配（比如控制器固件 V6.1，PFSK151 建议用 V2.1.0）。我们现场遇到过，固件版本不匹配，模块插上后只亮电源灯，通信完全连不上，后来刷到对应版本就正常了。
- 问：它支持带电热插拔吗？现场换模块不想停机。答：支持热插拔，这是 AC800M 模块的标准功能。但有个细节要注意，拔插前必须在 Control Builder 软件里先 “禁用” 该模块，拔插完成后再 “启用”，避免模块带电拔插时产生的瞬时电流，击穿背板通信接口。我见过图省事直接拔，导致整个机架通信中断的，得不偿失。
- 问：怎么判断模块是全新原装，不是翻新的？答：有三个简单方法。第一，核对模块外壳的镭射防伪标签，用手机扫标签上的二维码，能跳转到 ABB 原厂溯源页面；第二，看金手指，全新原装的金手指无任何磨损、氧化痕迹，翻新件会有插拔划痕；第三，我们发货前会做真机测试，附带完整的测试报告，上面有模块序列号、固件版本，可对照原厂数据库核验，也支持视频验货。
- 问：这个模块能测编码器的角度和位置吗？需要额外组态吗？答：可以测，只要编码器支持 A/B/Z 三相差分信号，就能通过模块实现角度、位移、位置的精准检测。需要在 Control Builder 里简单组态，配置计数模式（双向计数）、Z 相清零功能，以及转速、位置的换算公式，我们可以提供组态步骤截图，新手也能快速上手。
- 问：如果模块坏了，有替代型号吗？质保期多久？答：目前 PFSK151（3BSE018876R1）仍在 ABB 原厂供货，暂无直接替代型号；若采购周期太长，可临时用 PFSK152（3BSE018877R1）替代，两者功能兼容，仅通道数量有差异（152 是 2 路通道）。质保期是 1 年，从发货之日起算，期间若出现非人为损坏（如硬件故障、无法通信），可免费维修或更换，还提供远程技术指导。
- 问：现场接线时，编码器的屏蔽层怎么处理？老是出现计数跳变。答：这是现场最常见的问题，核心是屏蔽层接地不规范。正确做法是：编码器端屏蔽层悬空，模块端屏蔽层单端接地（接机柜保护地，接地电阻≤4Ω），不要两端都接地，否则会产生地环流，导致信号干扰、计数跳变。另外，编码器线缆要远离变频器动力线，最好分开布线，减少电磁干扰。
- 问：页面价格是实际成交价吗？现货能当天发货吗？答：页面价格是参考价，受汇率、市场行情浮动影响，具体成交价请详询客服获取最新报价。现货充足，当天 16 点前下单，当天可发货，默认发顺丰物流，国内大部分地区 2-3 天可达；若需要加急，可安排当日空运，具体时效可跟客服确认。
