描述
关键技术规格
| 参数项 | 详细参数 |
|---|---|
| 完整订货编码 | PFEA113-20，3BSE028144R20 |
| 适配张力传感器 | PFCL301E、PFTL301E 全系列称重辊应变传感器 |
| 传感器输入 | 4 路独立应变片信号输入，内置激励供电 |
| 张力测量量程 | 0.1N ~ 2000N，级联扩展最高 5000N |
| 控制精度 | 稳态 ±0.5% 设定值；动态加减速 ±1% |
| 系统响应速度 | ≤10ms 高速闭环调节 |
| 模拟量输出 | ±10V（磁粉制动器）/0~20mA（伺服驱动器）双规格可选 |
| 数字 / 继电器输出 | 4 路数字输出，1 路故障报警继电器（250VAC/30VDC 1A） |
| 标准通讯 | RS485 Modbus RTU；选配 Profibus-DP / EtherCAT |
| 控制算法 | 自适应 PID、包角补偿、分段辊张力分摊 SRSF 算法 |
| 供电规格 | 24VDC ±10%，整机功耗≤15W |
| 安装尺寸 | 105×160×120mm，标准 35mm DIN 导轨，占用 4TE 机柜空间 |
| 工作温区 | -10 ℃ ~ +55 ℃，控制柜无凝露通风工况 |
| 存储温区 | -25 ℃ ~ +70 ℃ |
| 防护等级 | IP20（柜内安装），PCB 全板防潮防腐敷形涂层 |
| 整机重量 | 约 0.8kg |
| 合规认证 | CE、UL、cUL，IEC61000-4 工业 EMC 电磁兼容标准 |

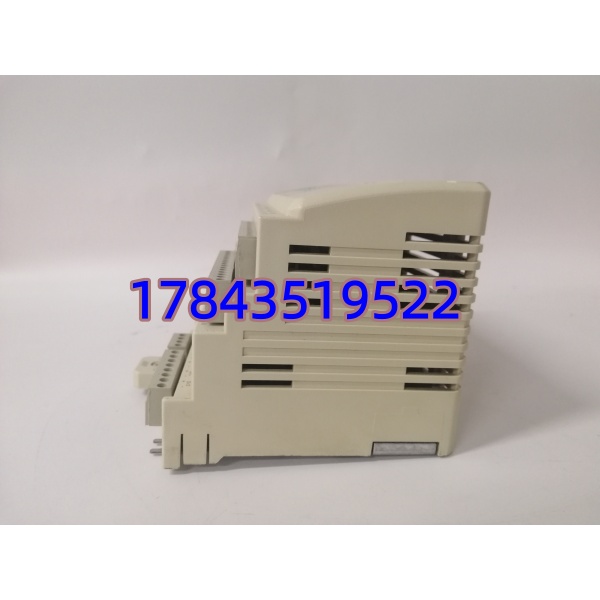

PFEA113-20
产品深度介绍
PFEA113-20（3BSE028144R20）是 ABB 卷材张力控制体系标准通用型电子控制器，作为整条涂布、轧制、分切产线的张力运算核心，接收称重辊微小应变信号，经内部高精度放大、滤波、零点补偿后，通过自适应 PID 算法输出连续调节信号，控制收放卷伺服或磁粉制动器，全程维持薄膜、金属箔、极片、纸张张力恒定。模块支持 4 路张力传感器同步采集，内置专用分段辊分摊算法，多台级联可实现超宽幅卷材多点张力均衡测算；自带包角增益补偿功能，卷材包绕角度偏离标准 90°/180° 时自动修正测量偏差，保证高低速、启停、变负荷全工况测量精准。机身自带 2×16 字符液晶操作面板，可本地完成零点校准、张力上下限、PID 增益、单位切换（N/KG/LBS）等参数设置；通讯接口兼容主流工业总线，可将实时张力、故障代码上传至中控 DCS/PLC，实现远程监控与参数修改。硬件架构固定为 – 20 标准增益版本，与 – 10 低量程版本内部放大电路不通用，混用会出现张力数值失真、闭环振荡。

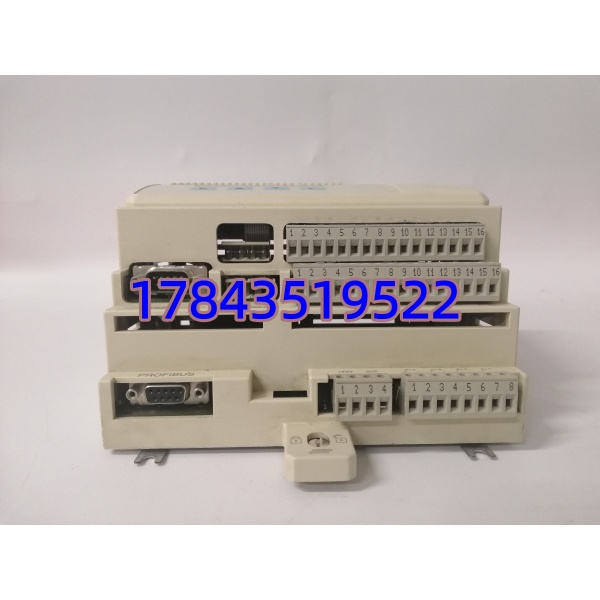

PFEA113-20
应用场景与行业案例
工程痛点
锂电、冶金、印刷大量连续卷材产线常年高速循环运行，PFEA113-20 长期粉尘、变频器强电磁、温度波动工况工作，内部放大芯片、存储单元老化，出现张力数值漂移、闭环振荡、卷材褶皱 / 拉伸断裂，产品不良率大幅上升，只能降速人工微调。ABB 海外原厂订货周期长，产线长期低负荷运行造成产能损耗，现货控制器可快速恢复高精度恒张力闭环控制。
典型应用场景
- 锂电池新能源行业 – 极片、隔膜涂布分切产线铜铝箔、隔膜超薄基材恒张力控制，抑制拉伸褶皱，涂层厚度波动控制至 ±1μm，极片断裂率大幅下降。
- 金属加工行业 – 不锈钢、铝箔冷轧、分切机组30μm 超薄金属带材张力闭环，避免带材拉伸变形、边缘褶皱，保障轧制厚度均匀稳定。
- 印刷包装行业 – 高速凹印、软包装复合设备600m/min 高速薄膜、纸张张力稳定，消除套色偏差，减少材料浪费与废品产出。
- 光伏 / 线缆行业 – 金刚线拉丝、光纤挤塑产线微张力高精度调节，降低断纤、断线频次，提升线材直径一致性与单日产能。
真实案例
江苏某锂电池头部企业涂布产线 PFEA113-20 放大电路老化，极片张力全天波动，批量极片褶皱报废，产线只能 60% 低速运行。联系 ABB 原厂订货周期 3 个半月，产能损失巨大。采购我方全新 PFEA113-20 现货，24 小时送达车间，1 小时完成模块拆装、零点与 PID 参数复刻，产线恢复满速生产，极片张力波动稳定在标准区间，不良品率显著下降。
核心卖点与差异化
- 完整型号 PFEA113-20 内部放大增益、总线通讯时序、分段辊算法与原厂原配完全一致，更换无需重新编写产线 PLC 张力程序、重复复杂标定
- 原生自适应 PID + 包角补偿双算法，普通国产张力控制器无包角修正，卷材包角变化即出现张力振荡、卷材跑偏
- 最多 4 路称重传感器同步采集，支持多机组级联搭建宽幅分段辊系统，适配大宽度金属箔、薄膜产线
- 内置完整故障诊断逻辑，张力超限、传感器断线、供电异常均可上传上位，快速定位产线故障点
- 入库完成 4 传感器满载、高速动态仿真全流程测试，可同步提供通电测试视频、纸质质检报告给到锂电、冶金、印刷运维工程师核验
- 全新原装统一提供 12 个月质保，拆机二手件仅 3 个月质保，连续卷材高速产线核心闭环回路优先选用全新件
- 现货当日出库，对比原厂 3~4 个月海外订货周期，大幅缩短产线降速、高不良品生产窗口
