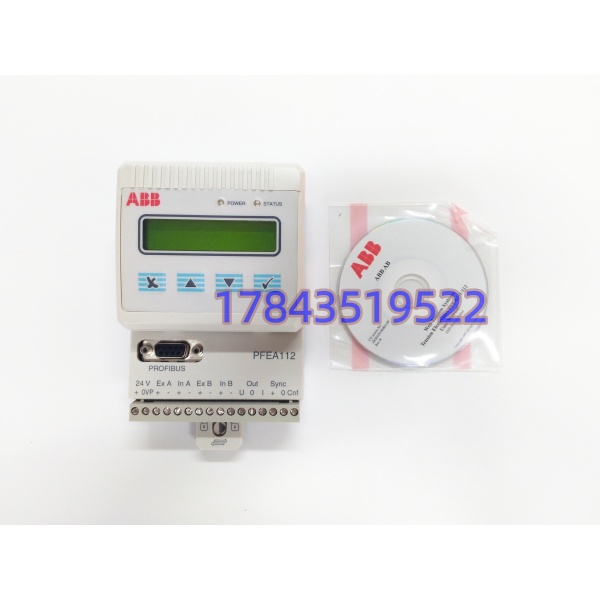

描述
关键技术规格
| 参数项目 | 标准参数 |
|---|---|
| 供电规格 | DC24V ±10%，反接保护，整机功耗≤5 W |
| 传感器输入 | 2 路独立压头通道，适配 PFCL、PFTL、PFRL 全系列张力传感器 |
| 传感器激励 | 330 Hz 高频激励，最大线缆电阻 5 Ω |
| 测量精度 | 全量程 ±0.5%，支持单路 / 求和 / 差值张力运算 |
| 数字通讯 | PROFIBUS DP-V1，波特率 9.6k–12Mbps，配套 ABB_0716.GSD |
| 模拟输出 | 0–10 V DC 标准张力信号，可直连变频器、PLC 模拟模块 |
| 人机界面 | 2 行 16 字符多语言 LCD 屏，面板按键现场校准参数 |
| 数字滤波 | 15–1500 ms 可调滤波，抑制机械振动、电磁干扰噪声 |
| 报警功能 | 传感器断线、信号过载、模块故障，面板 LED + 总线告警 |
| 安装方式 | DIN 导轨安装，IP20 防护，控制柜内使用 |
| 环境温度 | 工作 – 20 ℃ ~ +50 ℃；存储 – 40 ℃ ~ +70 ℃，5%–95% RH 无凝露 |
| 外形尺寸 | 宽 22.5 mm × 高 115 mm × 深 120 mm |
| 整机重量 | 0.5 kg |
| 认证标准 | CE、RoHS、EMC 工业电磁兼容规范 |
| 同系列区分 | PFEA111 无 DP 总线；PFEA112 带 DP；PFEA113 带以太网通讯 |

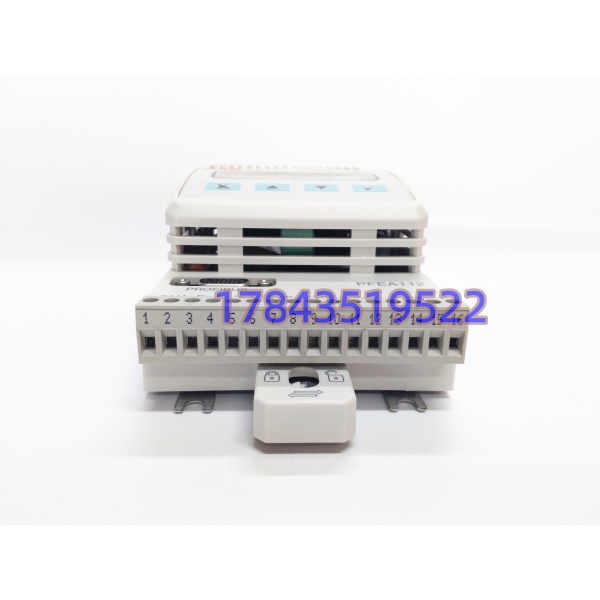

产品深度介绍
ABB PFEA112-20（3BSE050091R20）是面向卷材生产线的双通道张力信号处理单元，专门搭配 ABB Pressductor 枕块式张力压头使用。设备采集两路传感器 mV 级微弱信号，内部 32 位处理器完成滤波、求和、差值运算，同步输出本地 0–10V 模拟量与 PROFIBUS DP 数字信号，一套硬件同时满足本地传动闭环与上位 PLC 数据采集需求eero。
自带可视化显示屏，无需上位软件即可完成传感器零点、量程校准，内置自适应数字滤波，可过滤高速分切、轧机带来的机械抖动干扰。DP 总线数字化传输大幅减少模拟线缆长距离传输漂移问题，兼容 ABB AC800M、西门子 S7 全系列 PLC，广泛替代老旧无通讯型张力放大器，减少卷材断带、跑偏、厚薄不均等生产缺陷。
应用场景与行业案例
工程痛点描述
薄膜、金属带、造纸产线依赖张力稳定控制，老式无总线张力放大器仅输出模拟信号，线缆超过 50 米易出现信号漂移；多路张力点位布线繁杂，故障点位无法远程诊断，产线断带后需要逐路排查传感器，单次停机损耗高。PFEA112-20 通过 DP 总线集中上传全部张力、故障信息，上位机直接定位异常通道，缩短故障处置时长。
典型应用场景
- 金属冷轧 / 不锈钢带生产线搭配 PFTL 枕块传感器，宽幅带材左右两路张力求和运算，闭环控制轧机收放卷，防止薄带拉伸变形、跑偏断带。
- 塑料薄膜、印刷分切设备高速印刷机恒张力控制，精准控制套印精度，可调滤波消除辊筒跳动造成的张力波动，降低薄膜褶皱报废率。
- 造纸、无纺布生产线烘干部、复卷机张力监测，两路压头差值信号判断纸幅偏移，联动纠偏机构自动校正。
- 线缆、纺织化纤挤出产线纱线、绝缘线缆收卷张力闭环，稳定绝缘层厚度，减少断线与原料损耗。
- 锂电池极片涂布设备极片超薄基材低张力精密控制，DP 总线将张力数据上传设备 PLC，满足工艺数据追溯要求。
真实工程案例
去年下半年，江苏某不锈钢冷轧车间 4 台分切机原配老款 PFEA111 无 DP 通讯放大器，模拟信号随温度漂移，每班需要人工重新校准张力，频繁出现薄带跑偏报废。原厂全新 PFEA112-20 订货周期 40 天，车间无法减产等待。
客户采购现货 3BSE050091R20，出库前完成传感器信号模拟、DP 总线 12Mbps 通讯 24 小时老化测试，附带原厂 GSD 文件与校准操作记录。利用夜班停机窗口直接替换，原有两路压头线缆直接复用，仅新增一根 DP 总线接入西门子 S7-400 PLC。更换后上位机实时读取两路张力数值与传感器故障代码，无需每日现场校准，卷材报废量下降七成，后续车间批量采购 6 块作为备用备件。
