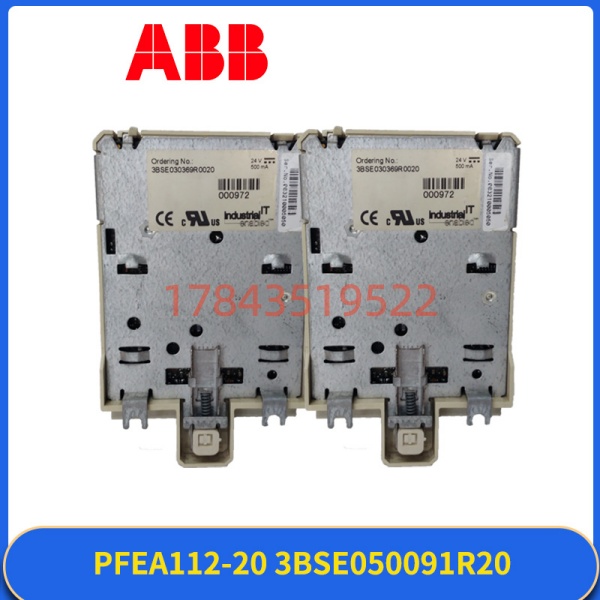

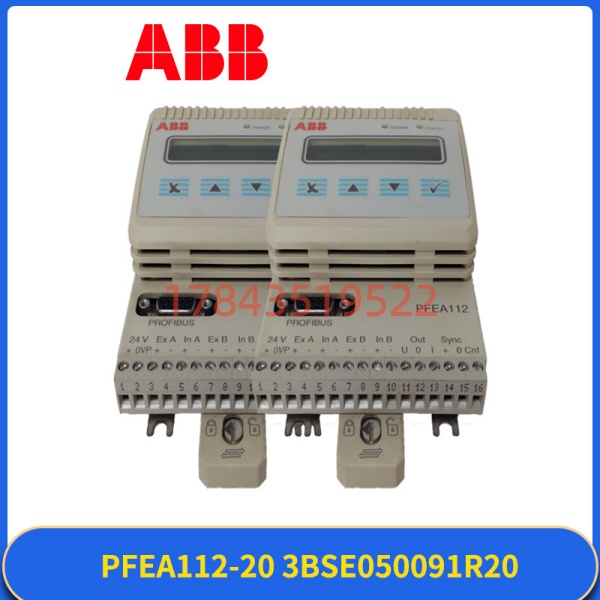

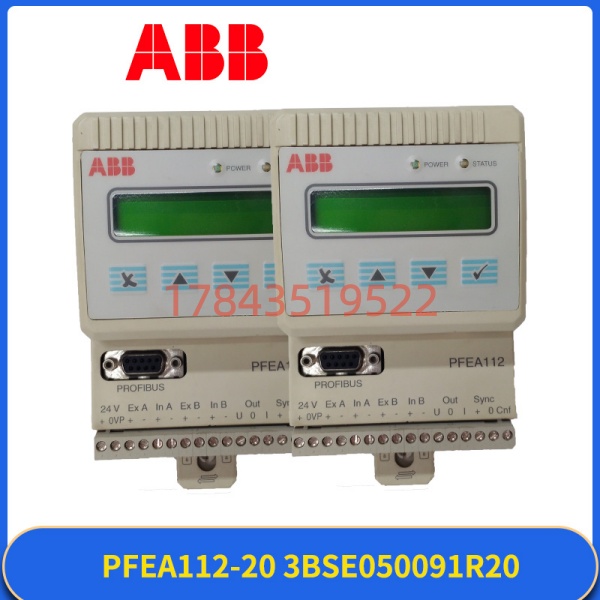

ABB PFEA112-20 3BSE050091R20 | 张力控制器

描述

关键技术规格

基础信息

电气参数

机械与环境参数

通信与协议

配套传感器

产品深度介绍

PFEA112-20 (订货号 3BSE050091R20) 是ABB Pressductor张力测量系统中的核心处理单元。它不是伺服驱动器，不是电源模块，也不是通用I/O模块——网上那些“2kW/380V伺服驱动器”、“AC380V电源模块”的描述，与这个产品的实际功能严重不符。PFEA112-20的真正任务是测量和控制卷材张力。

要理解PFEA112-20的定位，得先搞清楚ABB张力测量系统的信号链路：

• 传感器层：ABB专利的压磁式传感器(PFTL/PFCL系列)，直接安装在轴承座和机架之间，承受材料的张力负载，输出与张力成正比的微弱电信号
• 信号处理层：就是PFEA112-20，负责为传感器提供激励电压，接收传感器信号，经放大、滤波、数字化处理后，计算出实际的张力值
• 输出层：通过模拟量输出(4-20mA/0-10V)给执行机构(如磁粉制动器、伺服电机)，通过Profibus-DP给PLC/DCS系统

应用场景与行业案例

现场痛点

搞卷材加工设备维护的工程师都清楚，张力控制是“看起来简单，调起来要命”的活。

纸张、薄膜、金属带在生产线上一跑几百米，张力大了——材料拉伸变形甚至断裂；张力小了——卷取不齐、跑偏、起皱。更麻烦的是，张力传感器装在轴承座和机架之间，位置隐蔽，换传感器要拆辊、吊轴承座，停线半天起步。

在这方面的价值是：它自带显示屏和诊断功能，可以在不连电脑的情况下查看实时张力值、传感器状态、报警信息。现场电工不用扛着笔记本电脑跑，直接看模块上的数字就知道张力正不正常。而且它支持Profibus-DP，数据可以直送DCS，操作员在中控室就能看到每条生产线的张力曲线。

典型应用场景

1. 造纸工业 – 纸张张力控制
   在造纸机的干燥部、压光部、复卷机中，纸张张力直接影质量。与PFTL传感器配合，实时测量纸张张力，通过Profibus-DP将数据传给DCS，DCS再调节磁粉制动器或电机的转矩，实现恒张力控制。
2. 薄膜加工 – 拉伸膜/光学膜生产线
   在BOPP双向拉伸薄膜生产线中，薄膜在纵向和横向同时拉伸，张力不均匀会破膜。的A-B差值显示功能，可以监测薄膜两侧的张力差，帮助操作员调整纠偏辊。
3. 印刷包装 – 高速印刷机/复合机
   在凹版印刷机、干式复合机中，材料在多个色组之间高速运行，张力不准。通过模拟量输出直接调节放卷/收卷电机的转矩，响应速度快。
4. 金属加工 – 冷轧/镀锌/彩涂生产线
   在带钢连续处理线上，张力控制直接厚度。支持包角补偿功能，可根据实际包角自动修正测量值。
5. 锂电池制造 – 极片涂布/辊压/分切
   在电池极片的生产中，铜箔/铝箔厚度仅几微变形。的高精度测量和Profibus-DP通信，保障极片在涂布、辊压、分切过程中的张力稳定性。

核心卖点与差异化

张力电子模块

· Pressductor压磁效应技术 – ABB专利的压磁式测量原理，传感器无活动部件，抗过载能力强(可达500%)，在震动、粉尘、潮湿环境中长期稳定

· ±0.1%FS高精度 – 高精度测量电路和数字化补偿算法，满足高端薄膜、锂电池极片等精密张力控制需求

· 集成Profibus-DP通信 – 相比PFEA111-2输出，直接支持Profibus-DP现场总线，可将张力数据实时发送给PLC/DCS系统

· 多语言显示屏+LED状态 – 自带显示屏，现场可直接查看A/B/A+B/A-B张力值和报警信息；双色LED指示灯直观显示运行/故障状态

· 2路传感器输入 – 支持单传感器和双传感器配置，可显示和值(总张力)和差值(张力差)，用于纠偏监测

· 自诊断功能 – 内置诊断功能，检测传感器断线、信号超限、通信异常等故障，并通过显示屏或Profibus报警

· DIN导轨安装 – 标准35mm DIN导轨安装，尺寸紧凑(170×105×32mm)，可安装在控制柜内

· 宽温设计 – 工作温度-20°C至+60°C，存储温度-40°C至+85°C，适应工业现场环境

· 一年质保 + 上机测试 – 出货前在真实张力测量平台上验证传感器输入、模拟量输出、Profibus通信功能

· 现货当天发 – 国内仓库常备库存，避免原厂4-6周货期
