描述
关键技术规格
| 参数项 | 参数详情 |
|---|---|
| 物料编码 | PFEA111-20 / 3BSE028140R20 |
| 适配传感器 | PFTL、PFCL 全系列压磁张力传感器，桥式应变测力探头 |
| 传感器输入量程 | 最大 20mV/V，适配 1kN 以内小量程张力压头 |
| 通道配置 | A/B 双独立测量通道，可计算总张力 SUM、差值 DIFF |
| 激励输出 | 稳定 10VDC 传感器桥路供电，无需外部变送器电源 |
| 模拟输出 | 1 路 0~10V 电压 / 4~20mA 电流可选，负载最大 550Ω |
| 数字滤波 | 6 档滤波常数：15/30/75/250/750/1500ms 可选，抑制振动杂波 |
| 通讯接口 | RS485 Modbus RTU，无标配 Profibus（带总线选 PFEA112） |
| 供电规格 | 24VDC 宽幅输入 18~36V，整机功耗 7.5W |
| 安装方式 | 35mm 标准 DIN 导轨卡扣，IP20 柜内防护 |
| 工作温度 | -40 ℃ ~ +70 ℃；存储 – 40 ℃ ~ +85 ℃，三防防潮涂层 |
| 诊断功能 | 通道就绪、断线、超量程指示灯，上位故障定位 |
| 整机尺寸 | 120 mm × 80 mm × 30 mm，重量约 200g，无风扇无源 |
产品深度介绍

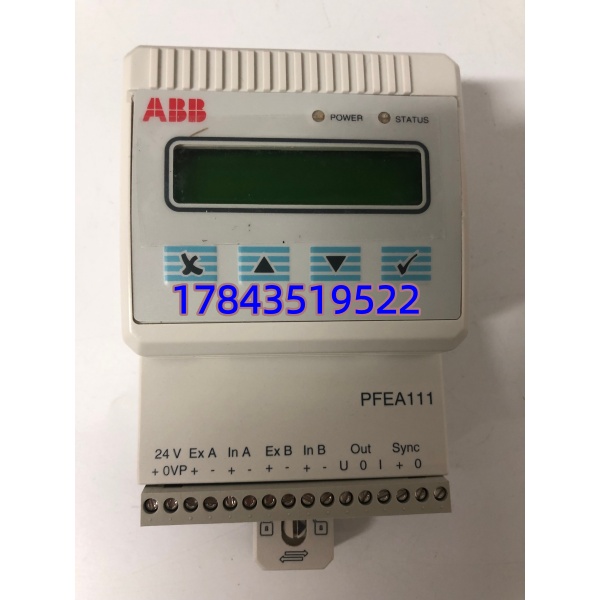

ABB PFEA111-20 是经济型双通道压磁张力放大器，专门配套 PFTL/PFCL 系列卷材张力传感器，区别于带现场总线的 PFEA112，适合无 Profibus 需求的常规产线。压磁传感器输出仅毫伏级微弱信号，本模块内置仪表级运算放大器与多级数字滤波，将张力信号转换成 PLC/DCS 通用 4-20mA 标准信号；双路通道可同时安装上下压头，实时计算卷材总张力与左右张力差，自动纠偏、厚度闭环调节。支持 Modbus RTU 上传张力数值、零点、故障代码，长距离屏蔽线缆搭配通道隔离电路，轧钢、涂布强变频车间曲线无持续抖动，导轨插拔结构便于现场快速更换，是锂电、造纸、轧钢存量张力系统高频替换备件。
应用场景与工程痛点
涂布、轧钢、造纸产线一旦张力放大器损坏，整条产线失去卷材张力闭环，厚度、平整度失控，批量产出次品。该模块原厂停止生产，海外调货周期长达 4 个月，无备用放大器时只能人工手动调节张力，产能与合格率同步大幅下滑。
典型应用场景
- 锂电池隔膜、极片涂布分切生产线薄膜超薄基材对张力波动极其敏感，依靠多级滤波保障走膜平稳无拉伸断带。
- 造纸、薄膜印刷复卷生产线高速走纸多辊道分散压头，双通道实时监测左右张力差，自动纠偏防止跑偏。
- 冶金冷轧、铝箔精轧生产线大功率变频轧机强干扰环境，隔离滤波消除转速闭环抖动。
- 纺织、包装薄膜分切、复合成套设备中小型卷材产线，经济型无 Profibus 架构降低整套控制成本。
真实抢修案例
2025 年 11 月，山东某锂电隔膜涂布线 PFEA111-20 单通道运放烧毁，上下压头张力差值信号丢失，薄膜持续跑偏断带，产线每小时次品超千米。原厂无现货，调货 17 周，持续降速生产损耗巨大。采购 48 小时上机替换，复原有零点标定参数后产线高速稳定运行，厂区后续采购 4 块长期备用。
核心卖点与差异化
- 原厂全新原装，出厂完成 24 小时双通道满载张力循环老化，可同步提供上机波形测试视频与纸质质检报告
- 传感器激励、滤波电路、Modbus 时序与存量产线完全匹配，直接导轨拆装替换，停机调试时长控制在 30 分钟内
- 现货下单当日可安排发货，对比原厂 16 周长交期，大幅减少卷材产线次品与产能损耗
- 提供 12 个月整机质保，运放通道、激励电源上机故障可免费换新，配套远程张力零点标定、滤波参数调试技术支持
- 发货前核对硬件批次增益参数，规避新旧放大器张力数值漂移、闭环持续震荡问题
