描述
产品详情
・型号：PFCL201CE 50KN 3BSX802939-10
・品牌：ABB
・系列：PFCL201 Pressductor 枕块测力单元
规格参数
| 参数项 | 参数数值 |
|---|---|
| 额定量程 | 50kN 垂直测力 |
| 扩展允许负载 | 75kN |
| 短时极限过载 | 500kN（10 倍额定，无塑性变形） |
| 横向允许侧力 | 25kN |
| 测量精度等级 | ±0.5%FS |
| 线性误差 | ＜±0.3%FS |
| 滞后误差 | ＜0.2%FS |
| 重复误差 | ＜±0.05%FS |
| 传感原理 | Pressductor 磁弹性正交线圈感应 |
| 外壳材质 | 耐蚀不锈钢 X4CrNiMo16-5 |
| 出线结构 | CE 一体式铠装固定电缆，无航空插头 |
| 防护等级 | IP65 |
| 工作温度 | -10℃～+90℃ |
| 补偿温度区间 | +20℃～+80℃ |
| 配套采集模块 | PFEA111、PFEA112、PFXC141 接线盒 |
| 安装底座厚度 | ≥35mm 专用安装垫板 |
| 固定螺栓规格 | M16 高强度螺栓 4 颗 |
| 整机重量 | 约 37kg |
| 认证 | CE、ATEX Zone2 防爆适配 |
| MTBF | ＞50000 小时连续运转工况 |
产品介绍

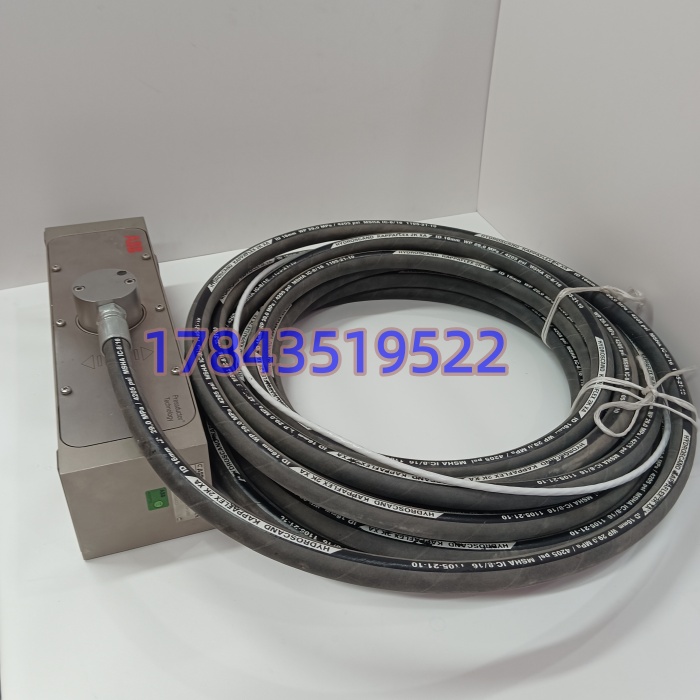

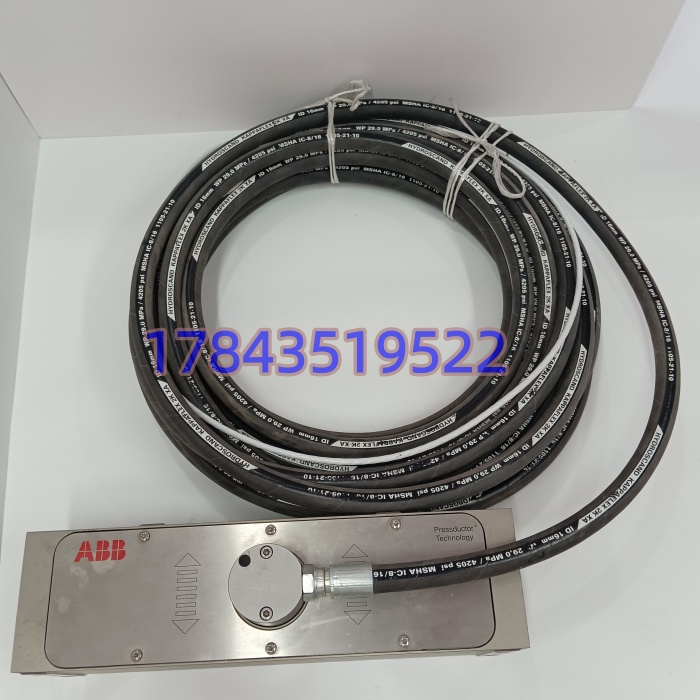

PFCL201CE 50KN 是 ABB 重型枕块式张力传感器，CE 代表一体式固定铠装电缆结构，相比 C 款航空插头型，抗车间持续振动能力更强，适配高速往复重载辊系。依靠磁弹性传感，区别于常规应变片传感器，抗冲击、抗电磁干扰能力更强，长期运行零点漂移更小。
坦白讲，这款 50kN 量程是冶金冷轧、厚板纸机、铝箔生产线主力型号，原厂整套张力系统配套使用，必须成对安装在辊轴两端才能算出完整带材张力。原厂仍有少量新品供货，但交期普遍 8 周以上，多数存量产线维修优先选用库存拆机备件；同系列 C 款带插头，线缆损坏可单独更换，CE 款电缆与本体一体，线缆破损只能整只更换。
应用场景与行业案例
痛点切入
我在冷轧厂现场见过用轻型 20kN 传感器承载厚钢卷，长期过载导致零点持续漂移，张力闭环失控出现带钢褶皱、断带，单次停机损耗很高。车间变频器、直流电机干扰强，普通应变片传感器数值频繁跳变，操作工只能降速生产。分体插头款长期振动出现插头松动，信号中断触发全线急停；CE 一体式电缆能规避接头松动故障。
典型场景
- 钢铁冷轧 / 热轧机组：厚带钢、铝箔开卷、精轧辊两端张力检测，50kN 量程适配重型钢卷载荷。
- 大型箱板纸机主传动：压榨、烘干段大直径辊系垂直张力采集，适配造纸车间高湿粉尘环境。
- 金属分切纵剪线：厚金属带分切张力闭环控制，避免板材拉伸变形。
- 重型锂电铜箔生产线：宽幅厚铜箔卷绕张力监测，长期 24 小时高速运转。
- 厚膜塑料挤出生产线：重型膜材收放卷载荷检测，抵御挤出机高温辐射。
真实案例
去年华北某冷轧厂两套 PFCL201CE 50KN 内部磁芯老化，张力读数持续偏移，带钢出现批量褶皱，成品降级率大幅上升。原厂全新订货周期 10 周，产线无法长期降负荷。现场调配拆机校准完好同款传感器，停机更换两端测力块，匹配原有 PFEA112 放大器参数，重新标定零点后张力曲线恢复稳定，断带、褶皱问题彻底消除。后续工厂一次性囤货 2 只同款测力块，规避长周期供货停产风险
