描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 数字输入（DI） | 12路，24/48V DC，含2路独立查询电源 |
| 继电器输出（DO） | 16路继电器，触点容量 250V AC / 5A |
| 模拟输入（AI） | 3路，±10V 或 ±20mA，精度 ±0.1% |
| 模拟输出（AO） | 3路，±10V，精度 ±0.2% |
| 温度采集 | 3路 PT100/PTC 传感器接口，隔离设计 |
| 光纤通信 | 1个光模块，3路光链路，延迟≤100μs |
| 总线接口 | RS485（Modbus RTU） |
| 供电电压 | 双 24V DC 冗余输入 |
| 工作温度 | -25°C ~ +70°C |
| 防护等级 | IP20（需安装于控制柜内） |
| 安装方式 | DIN导轨安装 / 机架安装 |
| 外形尺寸 | 142 mm × 73.5 mm × 373 mm |
| 重量 | 约 0.98 kg |
| 认证 | CE、UL、ATEX（Zone 2） |
产品深度介绍

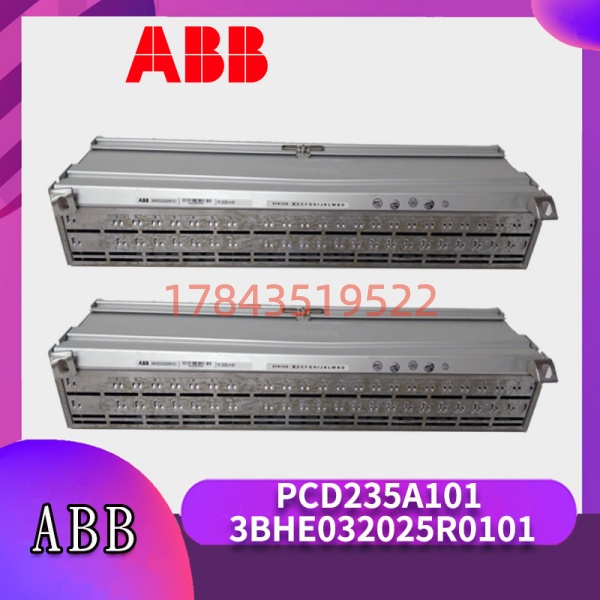

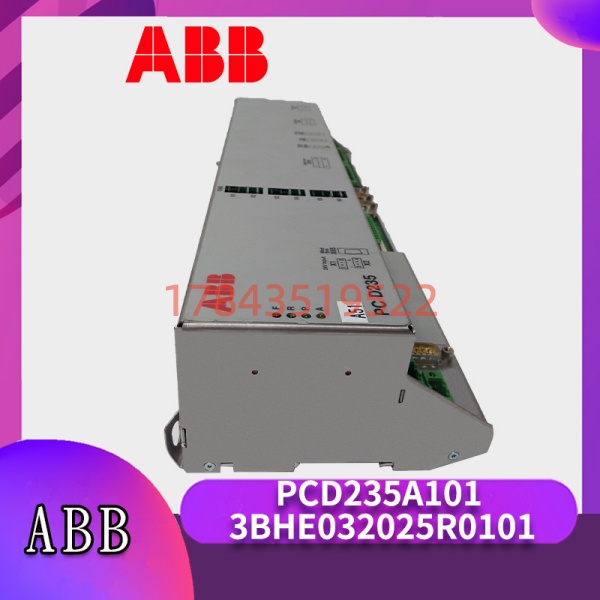

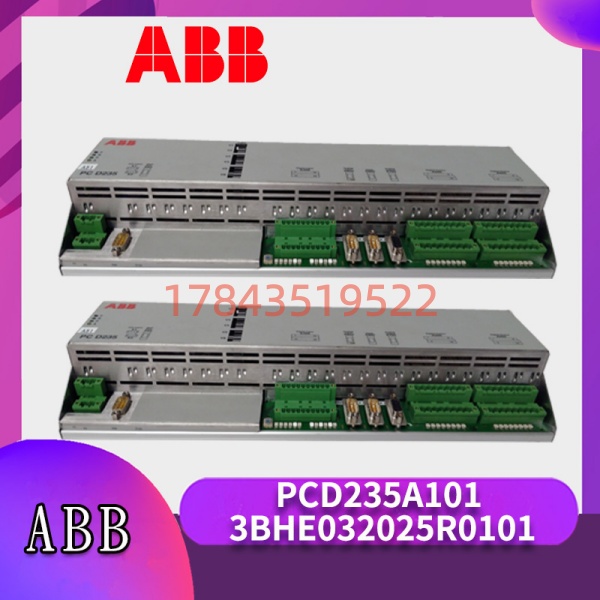

ABB PCD235A101（型号别名：PC D235 A、PEC80-CIO-FU）是 UNITROL 励磁系统的核心组合输入输出（CIO）板，基于 AC800PEC 硬件平台，集成了数字/模拟 I/O、温度采集、光纤通信与安全回路。作为励磁系统的 I/O 枢纽，它连接主控制器、整流桥、传感器与外部设备，执行信号采集、指令输出和状态反馈，适用于 10MW~1000MW 同步发电机励磁系统。
这块板子的核心价值在于”集成”二字。传统励磁系统需要单独配置 DI 模块、DO 模块、AI 模块、AO 模块、温度变送器、通信模块……而 PCD235A101 把这些功能全部塞进一块板子里，接线量减少 60% 以上，故障点也相应减少。更重要的是，它支持双机热备——两块板子冗余运行，切换时间≤200ms，主板故障时备用板无缝接管。对于电厂来说，励磁系统停机意味着发电机停机，损失按秒计算。
应用场景与行业案例
2024年冬天，西北某水电厂的 2 号机组励磁系统报警。运行人员发现励磁电流波动异常，时大时小，还伴随 occasional 的”磁场接地”报警。检修班排查了三天，换了调节器、换了电源模块，问题依旧。
最后找到励磁专工老陈。老陈看了眼故障录波，说：”不是调节器的事，查查 CIO 板。”
拆下 PCD235A101，发现 AI 通道的接线端子有轻微氧化。更换备用板后，系统恢复正常。事后分析，是该通道长期处于高湿环境，端子氧化导致采集信号漂移。
典型应用场景：
- 火力发电 — 汽轮发电机励磁控制用于 300MW~1000MW 汽轮发电机励磁系统，采集机端电压、励磁电流、转子温度，输出触发角指令至可控硅整流桥，实现自动电压调节（AVR）和电力系统稳定器（PSS）功能。
- 水力发电 — 水轮发电机励磁控制用于混流式、轴流式、冲击式水轮发电机励磁系统。水电厂启停频繁，励磁系统需要快速响应负荷变化，PCD235A101 的模拟量输出响应时间≤5ms，满足水电 AGC 调节需求。
- 燃气轮机 — 燃气发电机励磁控制用于燃气-蒸汽联合循环机组的励磁系统。燃机启停速度快，励磁系统需在几分钟内完成建压、并网、带负荷全过程，对控制模块的可靠性要求极高。
- 工业自备电厂 — 压差发电/余热发电用于钢铁、化工、水泥企业的余热发电机组励磁控制。这类机组容量小（10MW~50MW），但对成本敏感，PCD235A101 的高集成度降低了系统造价。
- 新能源储能 — 飞轮储能同步调相机用于飞轮储能系统的同步调相机励磁控制，实现无功补偿和惯量支撑。
核心卖点与差异化
- 高集成度设计：集 DI/DO/AI/AO/温度采集/光纤通信于一体，减少接线工作量 60% 以上，降低故障点
- 双机热备冗余：支持双板冗余运行，切换时间≤200ms，确保励磁系统连续运行
- 工业级隔离设计：AI/AO 通道隔离，温度采集隔离，光纤通信隔离，抗干扰能力强
- 硬接线安全回路：急停、故障联锁采用独立硬接线，故障时快速切断触发脉冲，不依赖通信
- 多协议通信支持：光纤冗余通信 + RS485 Modbus RTU，兼容第三方设备和监控系统
