描述
关键技术规格
| 参数项 | 技术指标 |
|---|---|
| 通道数 | 4 路独立模拟输出（单极性） |
| 输出范围 | 0 ~ 10 V DC |
| 分辨率 | 16 位（65536 级） |
| 精度 | ±0.1% 满量程（25℃） |
| 负载能力 | 最小 500Ω（每路） |
| 响应时间 | 1 ms（典型） |
| 供电 | 24 V DC ±10%，功耗＜5W |
| 工作温度 | -20℃ ~ +70℃ |
| 防护等级 | IP20（机架安装） |
| 尺寸（mm） | 标准 Eurocard：160 × 100 × 20 |
| 重量 | 约 0.3 kg |
| 接口 | 欧式插座（2×32pin） |
产品深度介绍

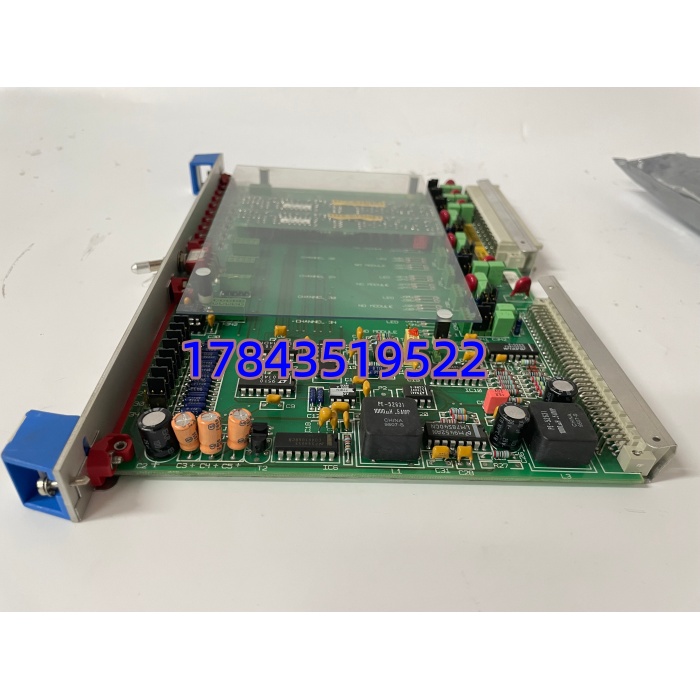

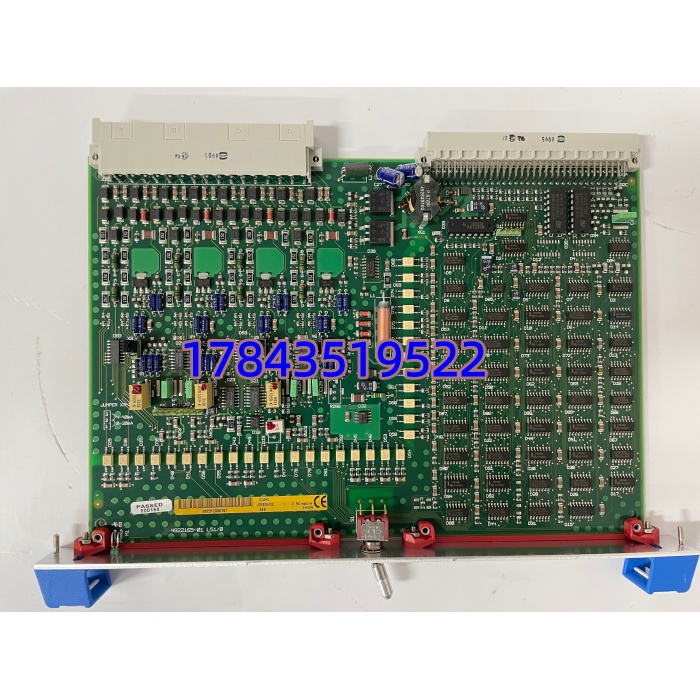

ABB OCAHG492838402 是过程控制 DCS 系统中的标准模拟输出卡件，(4) 明确为 4 通道版本。核心作用是将控制器的数字信号转换为0-10V 标准工业电压信号，用于驱动调节阀、变频器、伺服执行器等现场设备。
电路采用高精度 DAC 芯片与光电隔离设计，抗干扰强、稳定性高。每通道独立配置，可单独编程量程与故障安全值，支持热插拔与在线诊断，适配连续生产场景。
典型应用场景
- 电力行业 – 锅炉 / 汽机控制控制给水阀、蒸汽调节阀、励磁电流，实现温度 / 压力 / 负荷闭环控制。
- 石油化工 – 反应釜 / 精馏塔调节进料阀、加热蒸汽阀、回流阀，精准控制反应温度与液位。
- 冶金行业 – 加热炉 / 轧线控制燃烧器比例阀、辊道变频器，保障加热均匀与轧制精度。
- 水处理 – 加药泵 / 阀门调节酸碱加药泵、流量控制阀，稳定水质指标。
核心卖点
- 4 通道独立输出：每路 0-10V 可单独配置，适配多回路控制。
- 16 位高精度：±0.1% FS 误差，满足精密过程控制要求。
- 工业级抗干扰：光电隔离 + EMI 滤波，适配强电磁干扰环境。
- 热插拔 + 在线诊断：不停机更换，故障通道可隔离，不影响整机。
- 原装适配：直接替换 ABB DCS 同型号卡件，无需改程序。
替换与兼容
✅ 直接替换：OCAHG492838402（4 通道），硬件 / 固件 / 接口完全一致。⚠️ 兼容升级：OCAHG492838404（增强型，精度 ±0.05%），需更新固件。❌ 不兼容：非 OCAHG 系列（如 AO810），通讯与背板接口不同。
质量控制要点
- 核验序列号与原装标签，电路板无维修 / 飞线。
- 上机测试：4 路输出线性度、阶跃响应、负载稳定性。
- 老化测试：70℃满载运行 24 小时，无漂移 / 无过热。
- 绝缘测试：I/O 与背板隔离＞500V AC/1 分钟。
常见故障与避坑
- 输出漂移：多为供电波动或接地不良，建议 24V 电源稳压、单点接地。
- 通道无输出：检查背板插座氧化 / 针脚变形，清洁后重新插拔。
- 干扰跳变：模拟线与动力线分开布线，每路输出加装 RC 滤波器。
