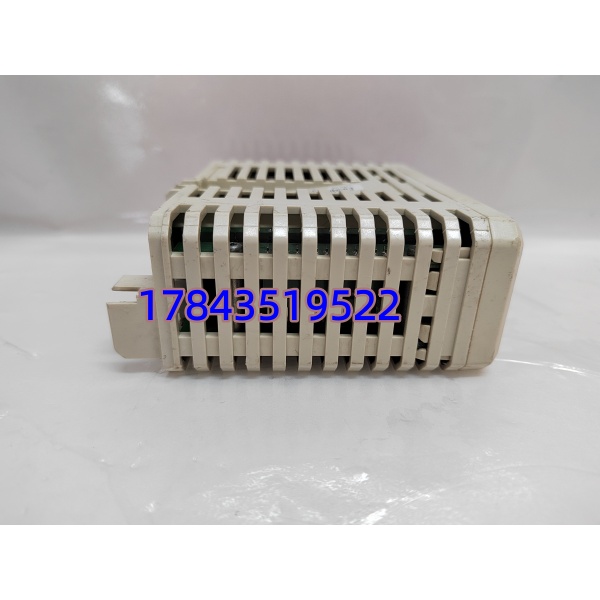

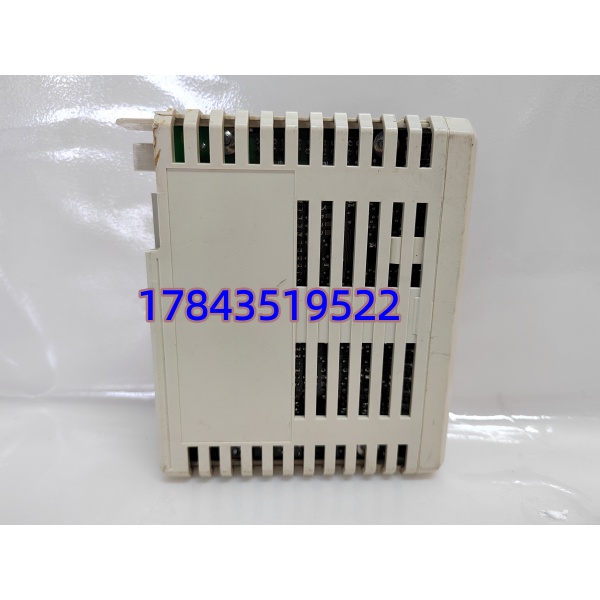

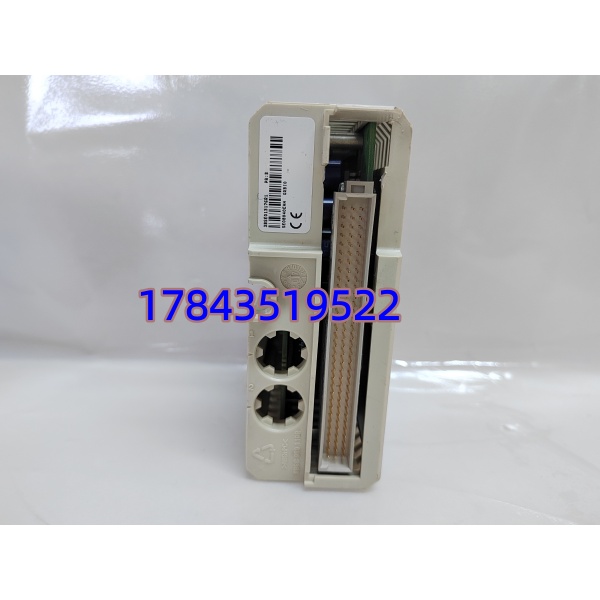

ABB LDGRB-01（3BSE013177R1）是 ABB S800 系列的一款高密度数字量混合 I/O 模块，专为 AC500 系列 PLC 及工业自动化现场信号接口设计。模块集成 8 路数字输入 + 8 路继电器输出，可直接连接按钮、接近开关、电磁阀、接触器等现场设备，广泛用于制造业、水处理、暖通、电力辅机等开关量控制场景。
关键技术规格
- 通道配置：8×DI（24VDC）；8×DO（继电器输出）
- 输入信号：24VDC 逻辑电平，源型 / 漏型兼容
- 输出负载：继电器触点，2A / 路，250VAC 或 30VDC
- 供电：24VDC（18–32VDC），功耗＜5W
- 隔离：输入 / 输出组间隔离，耐压 1500VAC
- 工作温度：-40℃ ~ +70℃
- 防护等级：IP20
- 安装：标准 DIN 导轨（35mm）
- 尺寸 / 重量：约 99×35×70mm / 约 200g
型应用场景
- 生产线控制：启停按钮、限位开关、电磁阀、指示灯控制
- 水处理系统：泵、阀、液位开关、故障报警信号
- HVAC 暖通：风机、风门、温湿度开关、报警联锁
- 电力 / 能源：辅机联锁、开关状态采集、继电器驱动
- 通用自动化：需大量开关量输入输出的控制柜改造 / 扩容
安装与接线要点
- 安装：卡入标准 DIN 导轨，确保卡扣到位；垂直安装，避免强热源。
- 接线：
- DI 端：24VDC 公共端（COM）接传感器 / 按钮负极，信号端接输入点。
- DO 端：继电器触点一端接负载，另一端接电源；最大 2A / 路，严禁过载。
- 接地：模块地与系统地可靠连接，减少干扰。
- 编程：在 ABB Automation Builder 中配置模块地址，分配 I/O 点。
常见问题 FAQ
Q1：和 ABB 其他 I/O 模块如何区分？
- LDGRB-01：8DI+8DO 继电器输出，经济型混合模块
- 对比：
- DI 模块（如 DI810）：仅输入
- DO 模块（如 DO810）：仅输出
- 模拟量模块（如 AI810）：4–20mA/0–10V 信号
Q2：继电器输出可以直接驱动接触器吗？
- 可以：≤2A、250VAC 的交流接触器线圈可直接驱动；
- 大于 2A 或感性负载（大接触器、电机）：建议加中间继电器。
