描述
关键技术规格
- 总线协议：HSE（高速以太网）、FF Foundation Fieldbus H1
- 网络端口：2 路 RJ45 以太网（10/100Mbps）、1 路 FF H1 总线接口
- FF 总线容量：单网段最多接入 32 台 FF 现场设备
- 供电方式：AC800M 系统背板供电
- 模块功耗：≤ 7 W
- 工作温度：0 ℃ ~ +60 ℃
- 相对湿度：5% ~ 95%，无冷凝
- 运行特性：支持模块冗余、在线热插拔
- 防护等级：IP20
- 认证：CE、UL、CSA、RoHS
产品深度介绍

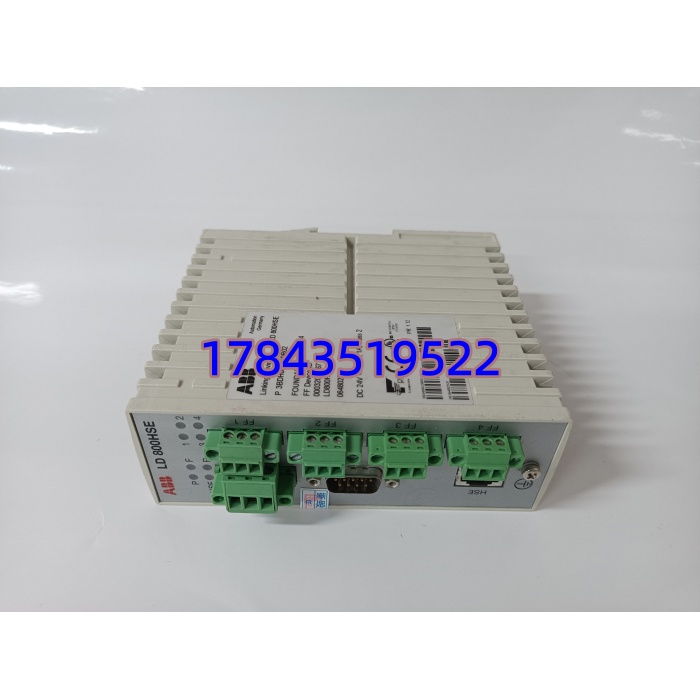

LD800HSE（3BDH000320R02）是 ABB 800xA 系统专用的 HSE 转 FF H1 总线网关，主要用于打通工业以太网与基金会现场总线之间的数据链路。模块可将 FF 总线上的变送器、阀门定位器、分析仪等智能设备数据，转发至 800xA 控制系统，同时下发控制指令。
设备自带双以太网接口，可搭建冗余网络架构，提升通讯可靠性。模块支持热插拔，维护阶段无需整系统停机。作为老旧 FF 总线设备与现代以太网 DCS 对接的核心部件，广泛应用于存量装置改造、老系统备件替换场景
应用场景与行业案例
工程痛点描述
大量早期化工、电力装置采用 FF 现场总线设备，老旧系统升级后以以太网为主架构，两类总线协议无法直接通讯。单独改造全部现场设备成本高、工期长，网关成为低成本过渡方案。
典型应用场景
- 石油化工 – 炼化装置改造对接原有 FF 总线仪表与 800xA DCS，保留在用智能仪表，仅新增网关完成协议转换，缩减改造成本。
- 精细化工 – 反应釜控制系统采集 FF 总线温度、压力、液位仪表数据，接入上位监控系统，实现远程监控与闭环控制。
- 电力行业 – 电厂化学水系统化学水车间多为 FF 总线设备，借助该网关接入机组 DCS，统一数据管理与联锁逻辑。
- 制药行业 – 洁净区自动化适配厂区 FF 总线阀门与传感器，依托冗余网络保障数据稳定，满足生产追溯要求。
真实案例
案例：某大型炼厂老系统备件替换2025 年，一套运行十余年的炼化装置中，原有 LD800HSE 网关出现故障，FF 仪表全部失联，装置只能降负荷运行。原厂该型号已停产，常规订货周期超过 3 个月。我们提供现货3BDH000320R02，48 小时内送达现场。技术人员直接原位替换，导入原有总线配置后通讯快速恢复，整套 FF 仪表正常上线。此次替换未打乱生产计划，每月减少降负荷带来的经济损失超 80 万元。
核心卖点与差异化
- 协议无缝转换：实现 HSE 以太网与 FF H1 总线双向数据传输，兼容主流 FF 智能仪表。
- 网络冗余设计：双以太网端口支持网络冗余，单链路故障不中断通讯。
- 在线维护便捷：支持热插拔，更换模块无需系统停机，适配连续生产工况。
- 高设备接入量：单网段可挂载 32 台 FF 设备，满足中小型总线网段使用需求。
- 原厂深度适配：与 ABB 800xA 系统底层兼容，诊断、报警功能完整匹配。
