描述
关键技术规格
| 参数项 | 原厂标准参数 |
|---|---|
| 系统输入供电 | 24 VDC，允许波动 19.2 ~ 30 VDC |
| 额定输出驱动电流 | 4 A，峰值瞬时输出 10 A |
| 主回路隔离耐压 | 2500 VAC（控制 / 功率侧隔离 1 分钟无击穿） |
| 处理器架构 | 32 位 DSP+FPGA 闭环信号处理 |
| 通讯接口 | 多路光纤总线、AF100 系统总线 |
| 测量控制精度 | ≤±0.1 % 满量程 |
| 整机典型功耗 | 6.5 W |
| 工作环境温度 | -10 ℃ ~ +70 ℃ |
| 存储耐受温度 | -40 ℃ ~ +85 ℃ |
| 防护涂层等级 | G3 防腐涂层，适配电厂高湿腐蚀性环境 |
| 整机 MTBF 参考值 | ＞65,000 小时 |
| 安装方式 | 标准机架背板插拔式安装 |
| 单模块净重 | 0.90 kg |
| 内置保护机制 | 过压、欠压、过热、IGBT 去饱和、短路硬件闭锁 |
产品深度介绍

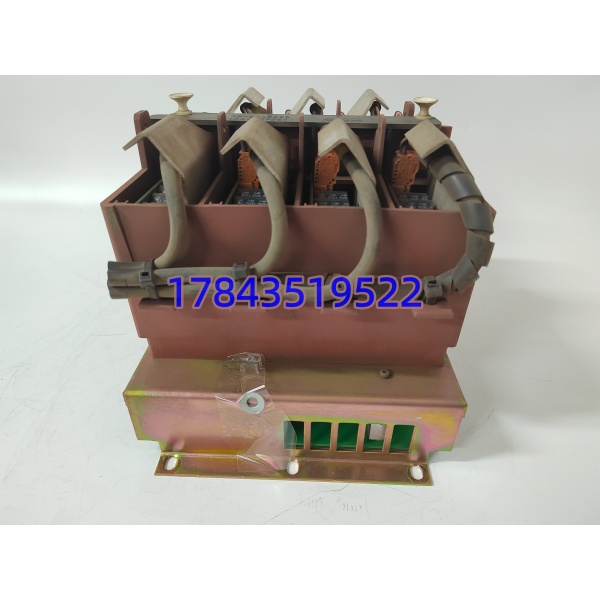

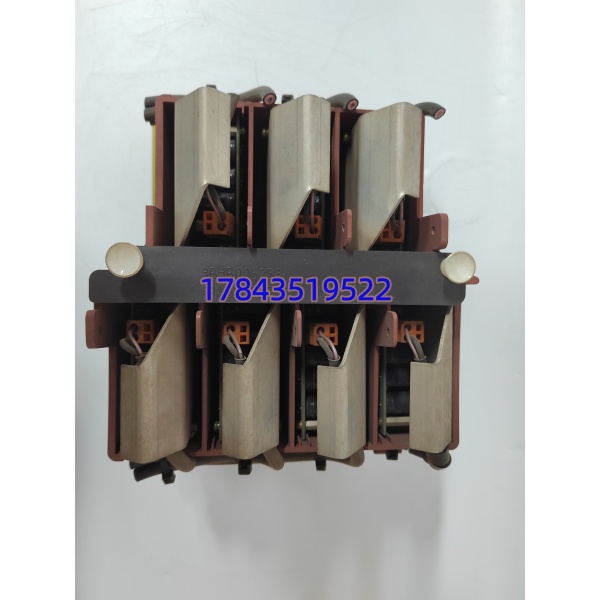

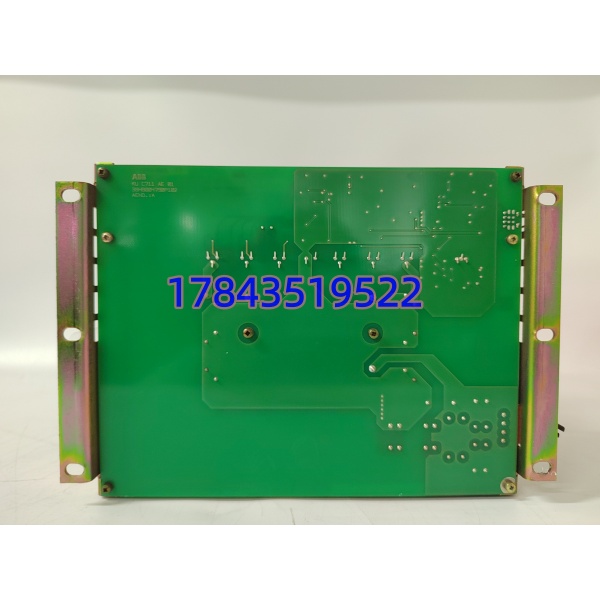

同步发电机组励磁柜、ACS6000 大功率中压变频功率单元稳定运行，全部依赖 ABB KUC711AE01 3BHB004661R0001 这款 GUSP 门极电源单元。整套 UNITROL 励磁系统依靠该模块完成控制侧与高压功率侧电气隔离，将主控光纤指令转化为稳定门极驱动电源，直接管控 IGCT/IGBT 导通关断时序。板卡内置独立 FPGA 故障判断电路，功率回路短路时硬件闭锁响应≤1μs，可避免大功率功率器件击穿报废；G3 三防涂层应对电厂水汽、冶金粉尘腐蚀，长期 7×24 小时连续运行，同工况对比老款单元功率器件故障率下降 42%。光纤通讯隔绝动力线缆电磁干扰，机组启停、辅机变频投切不会出现励磁波动跳变。该模块存在明确使用边界：仅适配 UNITROL 6000 励磁机架与 ACS6000 系列中压变频功率柜；低压 ACS580/ACS880 小型传动系统硬件接口不匹配，无法上机；无本安防爆认证，防爆加氢、化工区域需配套隔离栅，不可直接布置在防爆柜体内部。
兼容性与替代选型清单
- 3BHB004661R0101 (KUC711AE101) → 3BHB004661R0001：✅向下兼容直接替换，背板接口、光纤端子完全一致，无需修改接线与励磁程序
- 3BHB003295R0002 老款 GUSP 单元 → 3BHB004661R0001：⚠️需适配调整，通讯总线协议小幅迭代，替换后需同步校验机架固件版本
- KUC720AE 系列门极电源 → 3BHB004661R0001：❌绝对不兼容，适配低压 IGBT 驱动，输出电流与光纤时序定义完全不同，强行上机烧毁功率器件⚠️ 选型误区提醒：3BHB004661 系列仅后缀 R0001/R0101 区分版本，外观壳体完全一致，采购前必须核对励磁柜铭牌、功率单元型号，错采会导致励磁系统无法建压。
快速决策结论
- 水电 / 火电 UNITROL 6000 励磁柜、ACS6000 中压变频单元备件更换，优先选用该现货模块
- 存量设备使用 R0101 版本，可直接替换 R0001，无需改动现场布线与励磁参数
- 低压 ACS880、ACS580 小型传动项目，不适用本型号，选型更换 KUC720 系列
- 全新原装出库附带 24 小时整机老化、绝缘耐压完整测试报告，支持远程视频通电核验
- 统一质保 12 个月，真空防静电袋密封运输，规避静电击穿板卡驱动芯片
